SLE21系列安全门开关

首页安全产品安全联锁装置 SLE21系列安全门开关

SLE21系列安全门开关

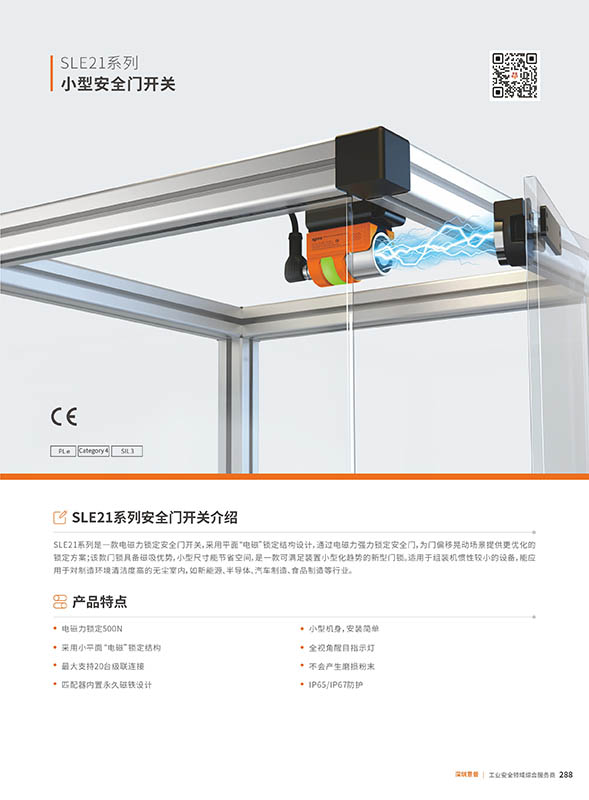

SLE21系列是一款采用平面电磁锁定结构、锁定力达500N、支持20台级联、具备IP65/IP67防护且无磨损粉末的小型安全门开关，适用于新能源、半导体等对洁净度要求高的行业。

产品特点

电磁锁定500N，平面结构小型化，支持20台级联，内置永久磁铁匹配器，全视角指示灯，无磨损粉末，IP65/IP67防护，安装简单

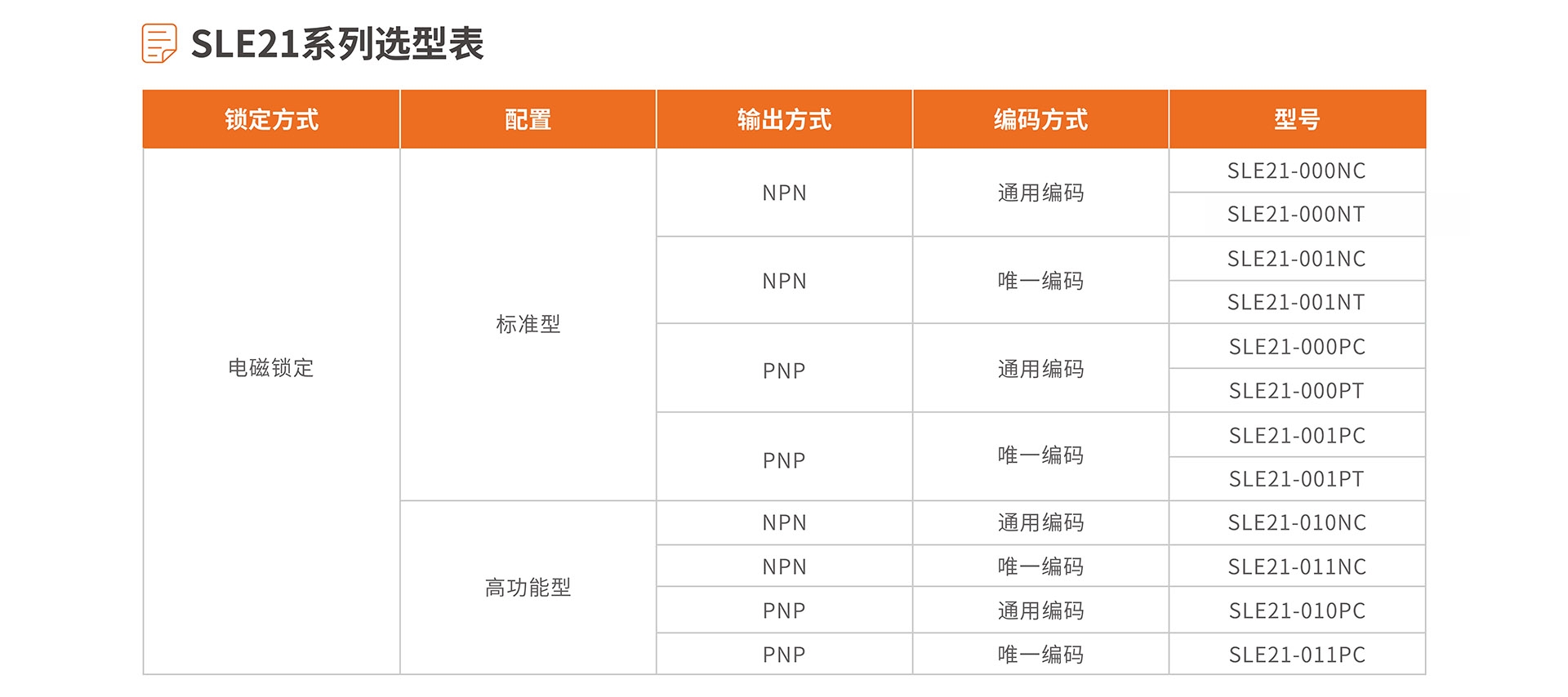

型号说明

安全⻔开关型号说明(例如: SLE21-000NC)

产品系列

锁定⽅式

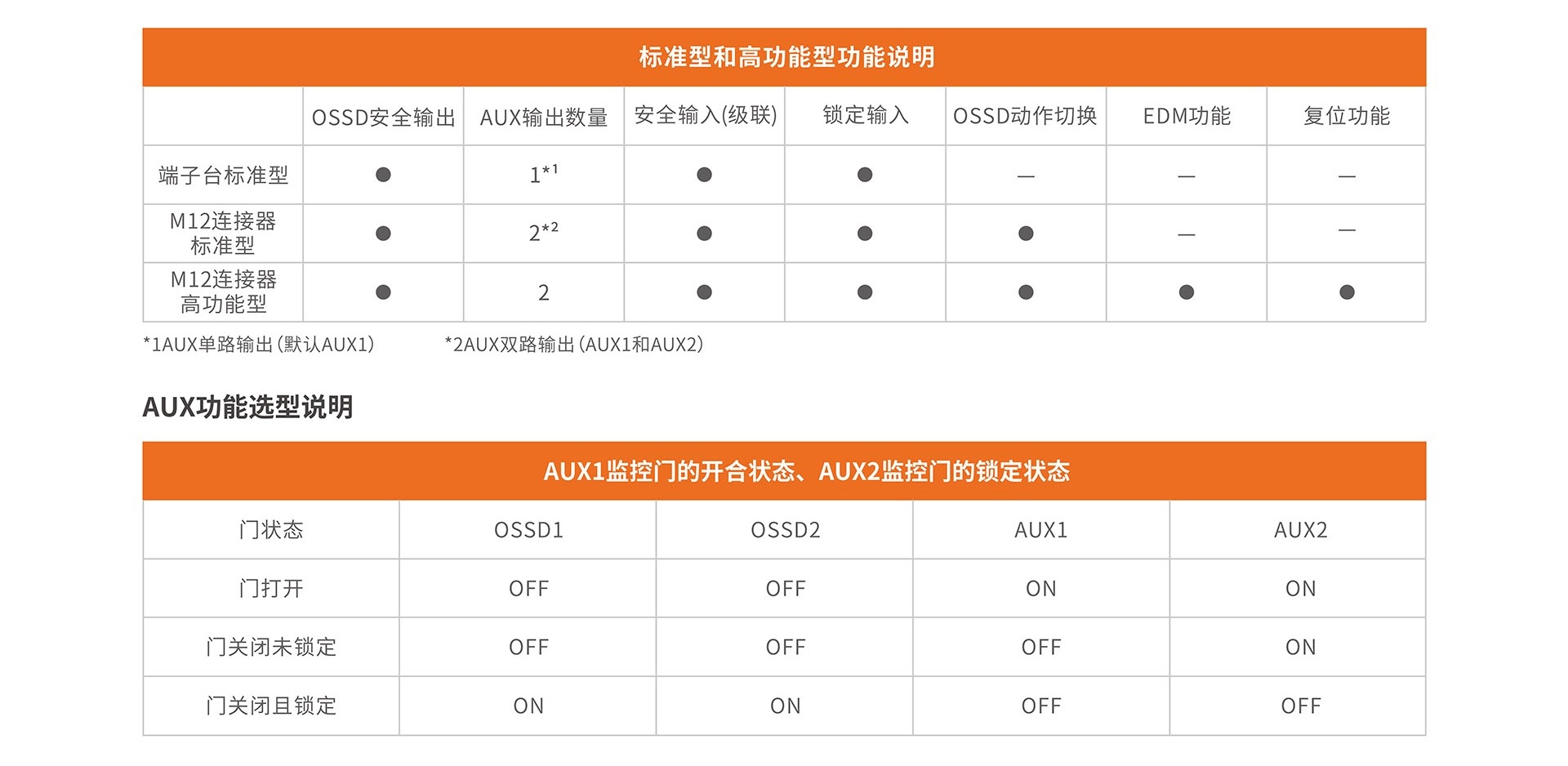

配置类型

编码⽅式

输出⽅式

引线⽅式

SLE21

0：电磁锁定

0：标准型

1：⾼功能型

0：通⽤编码

1：唯⼀编码

N：NPN

P：PNP

C：M12连接器

T：端⼦台

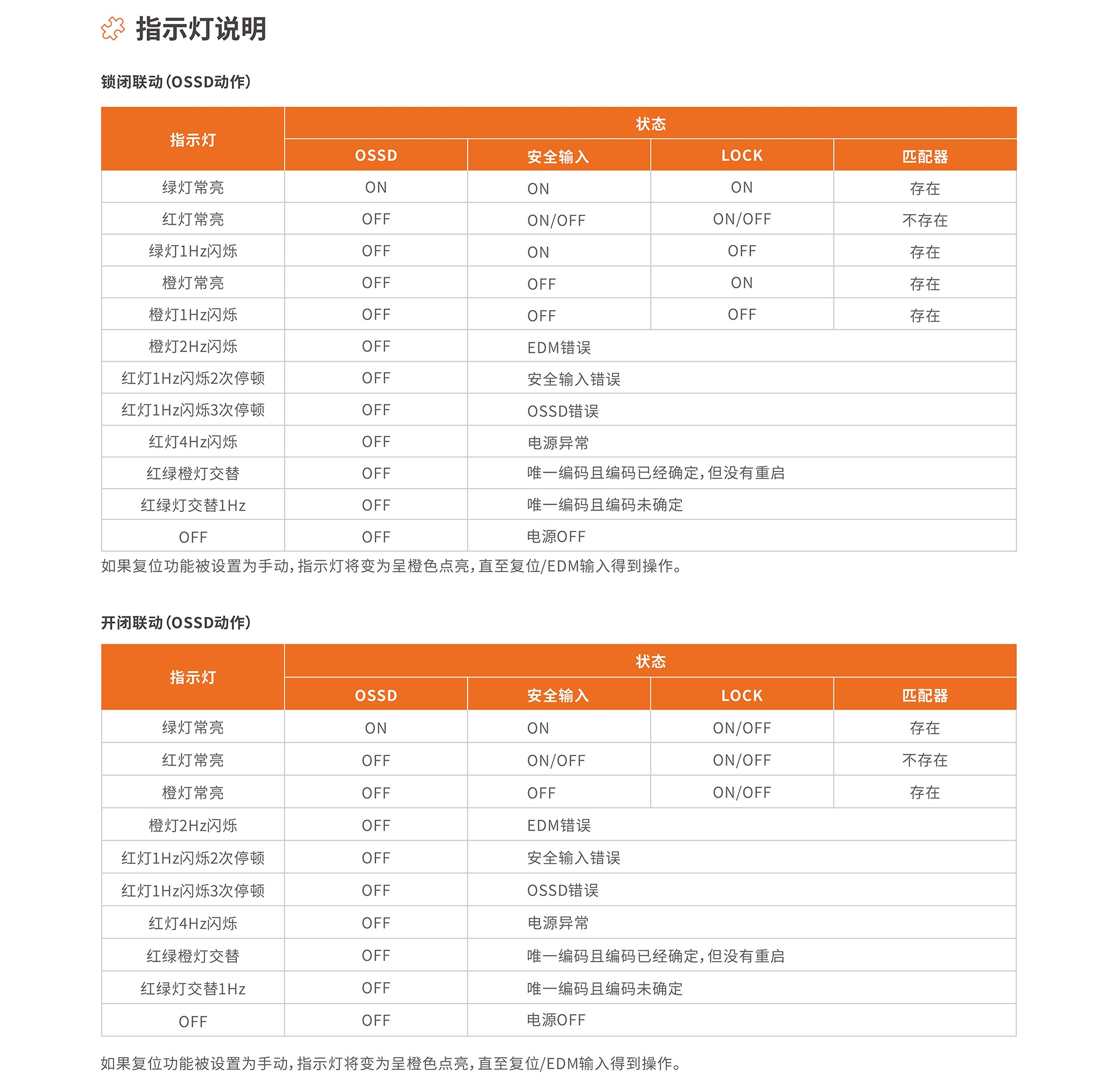

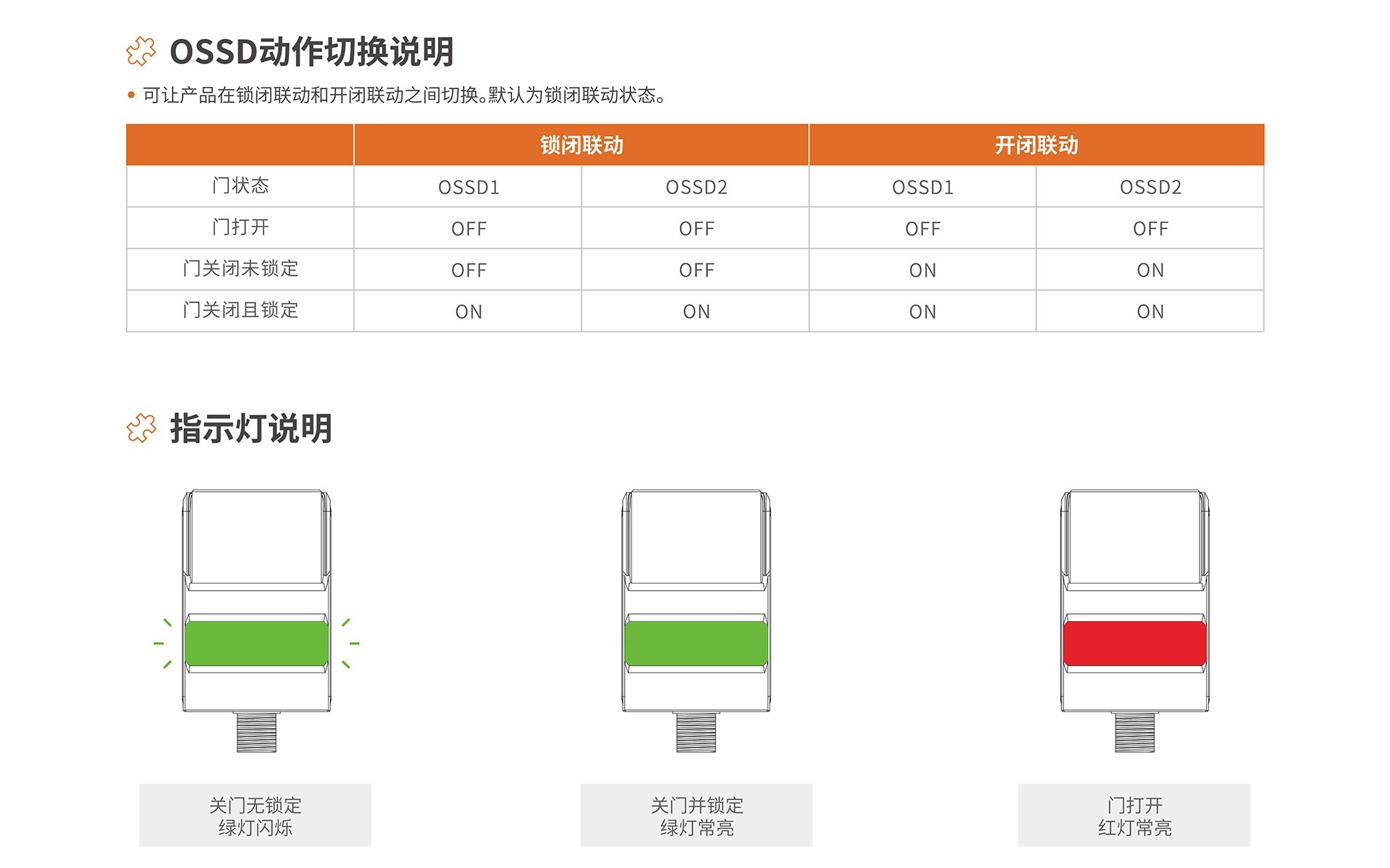

指示灯说明

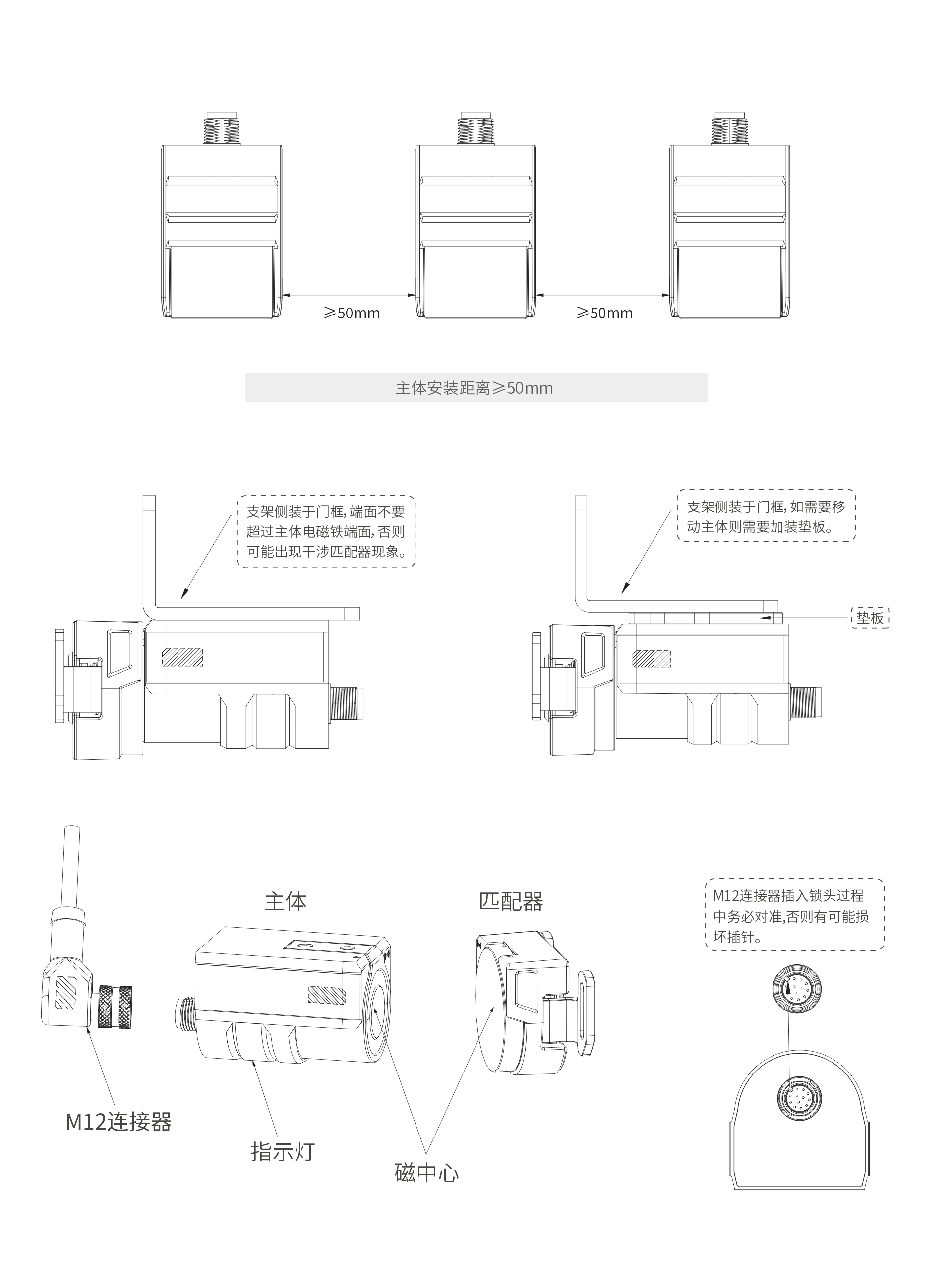

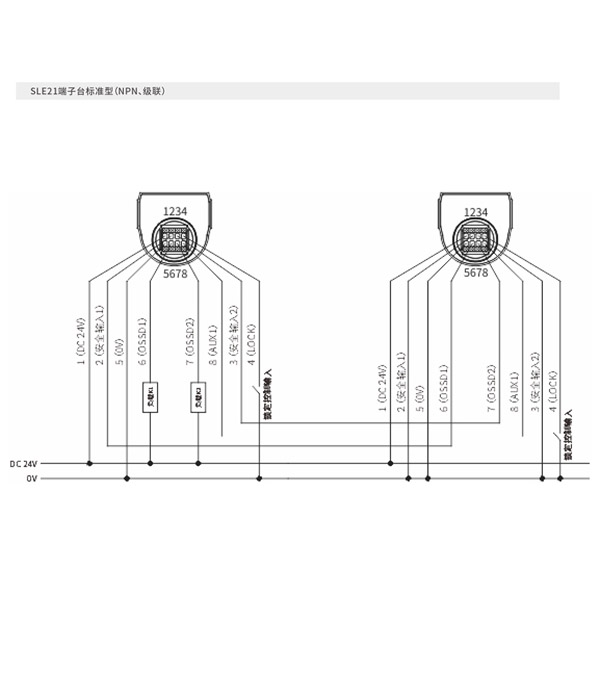

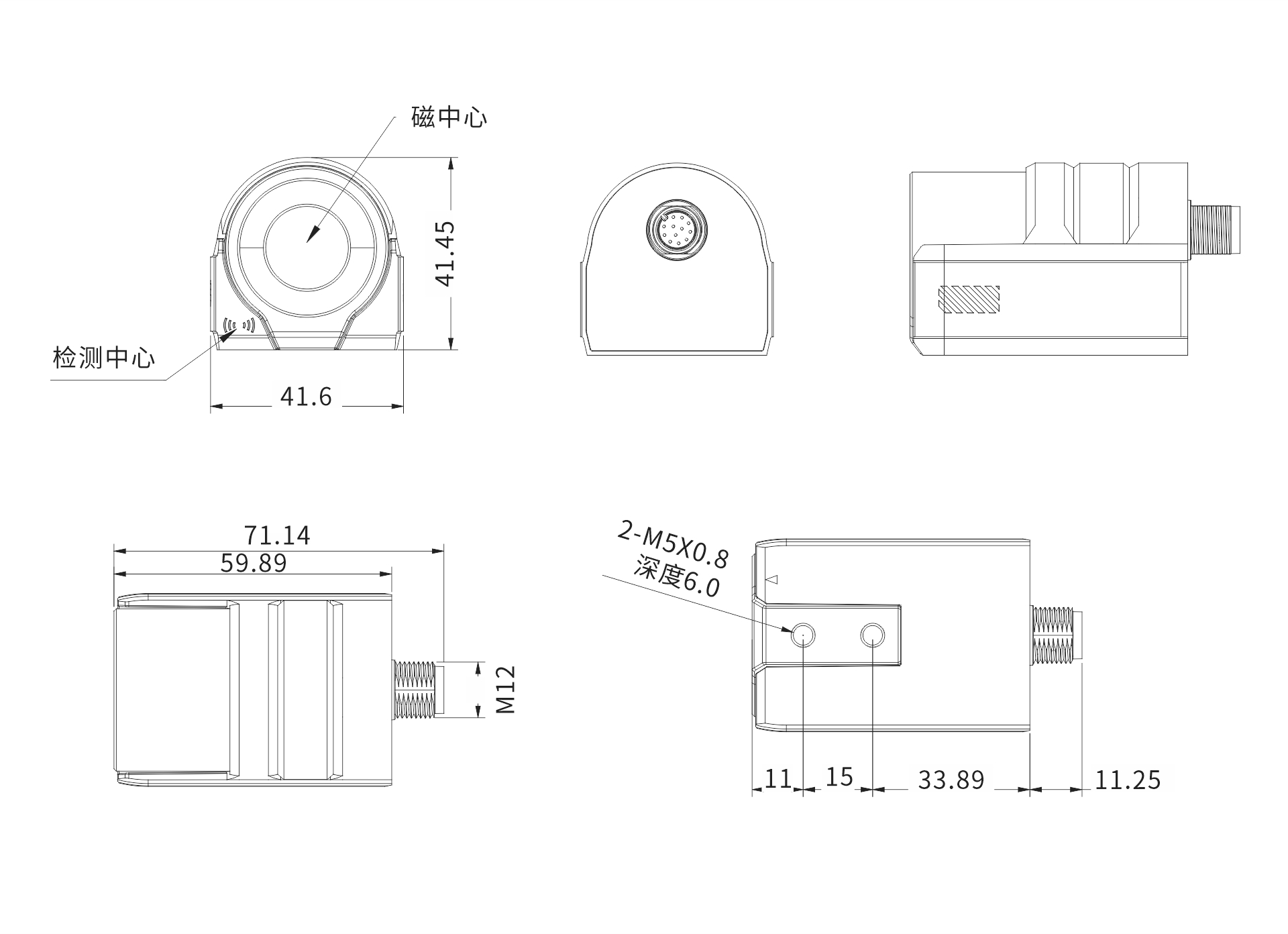

安装图⽰

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

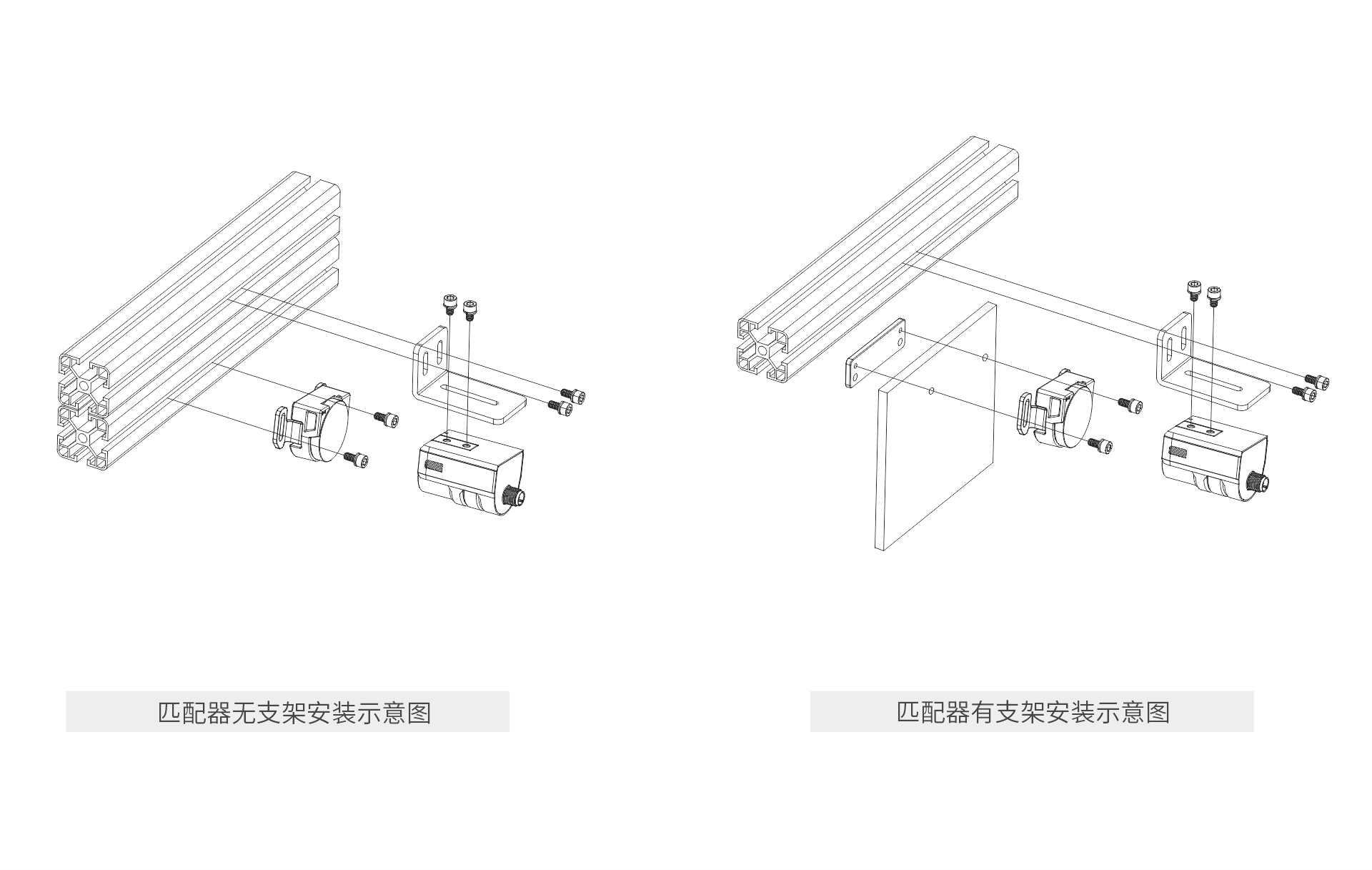

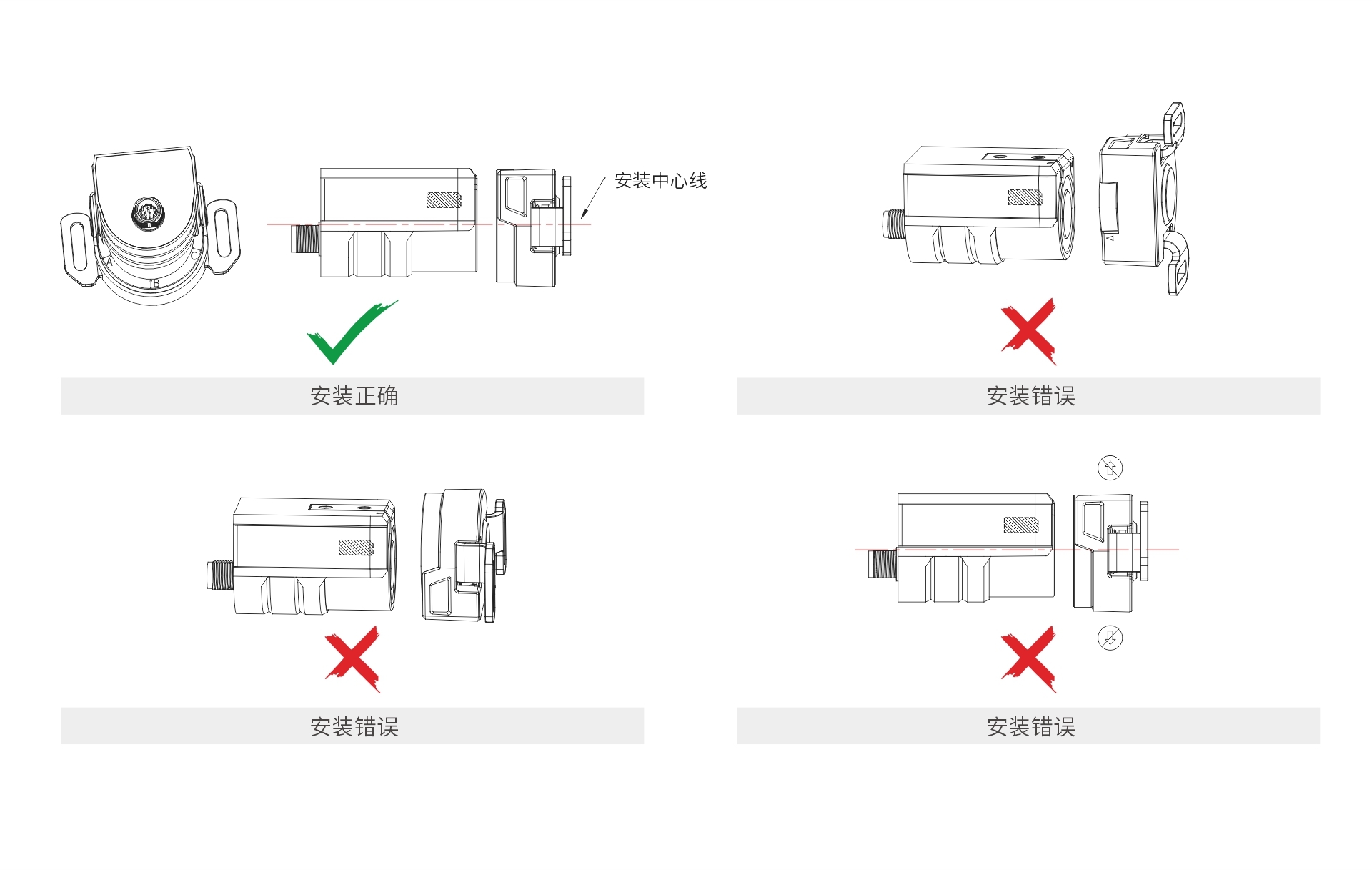

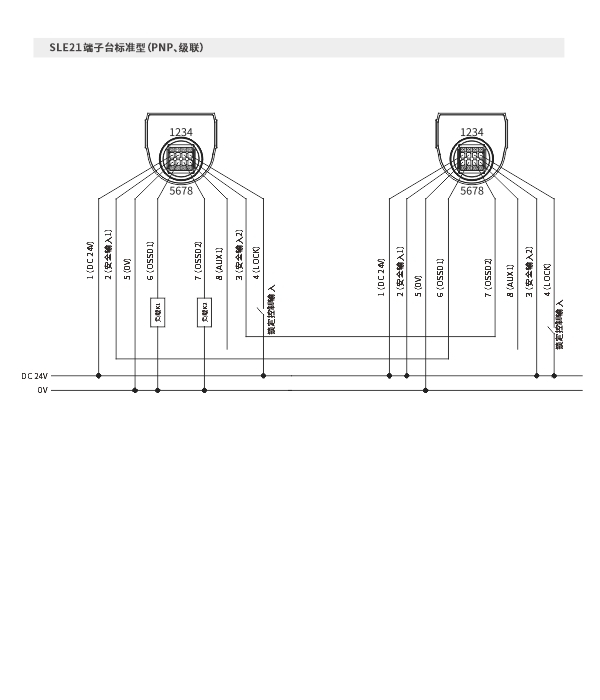

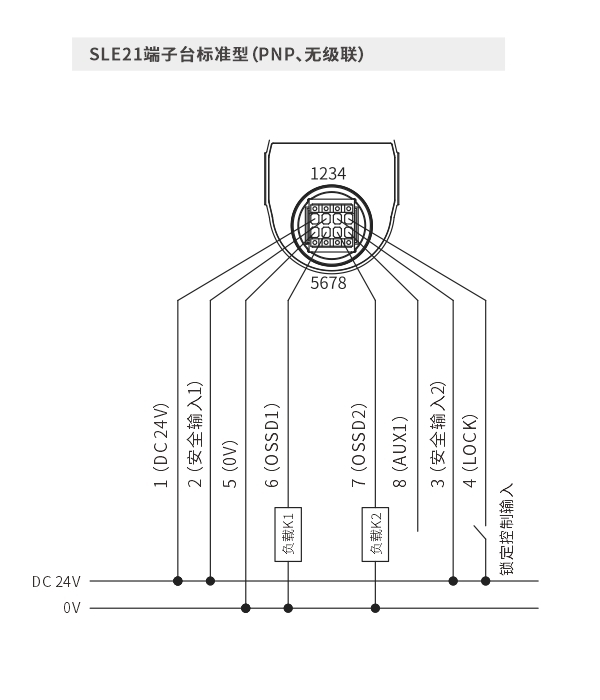

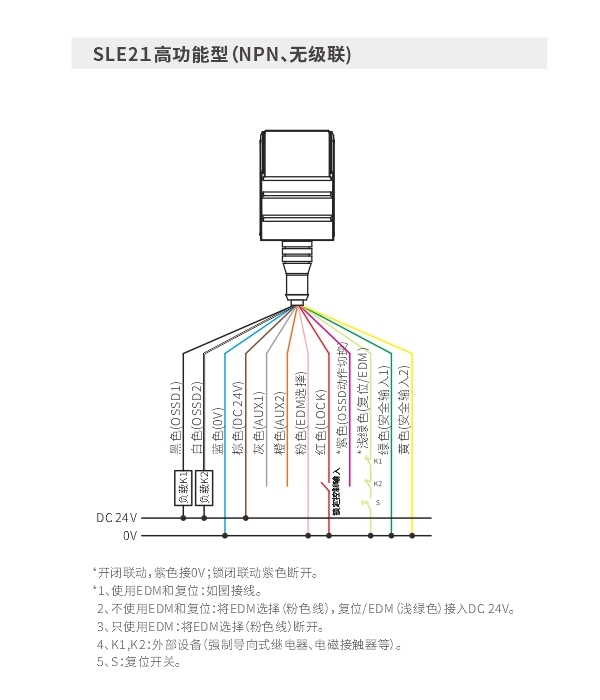

安装⽅式

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

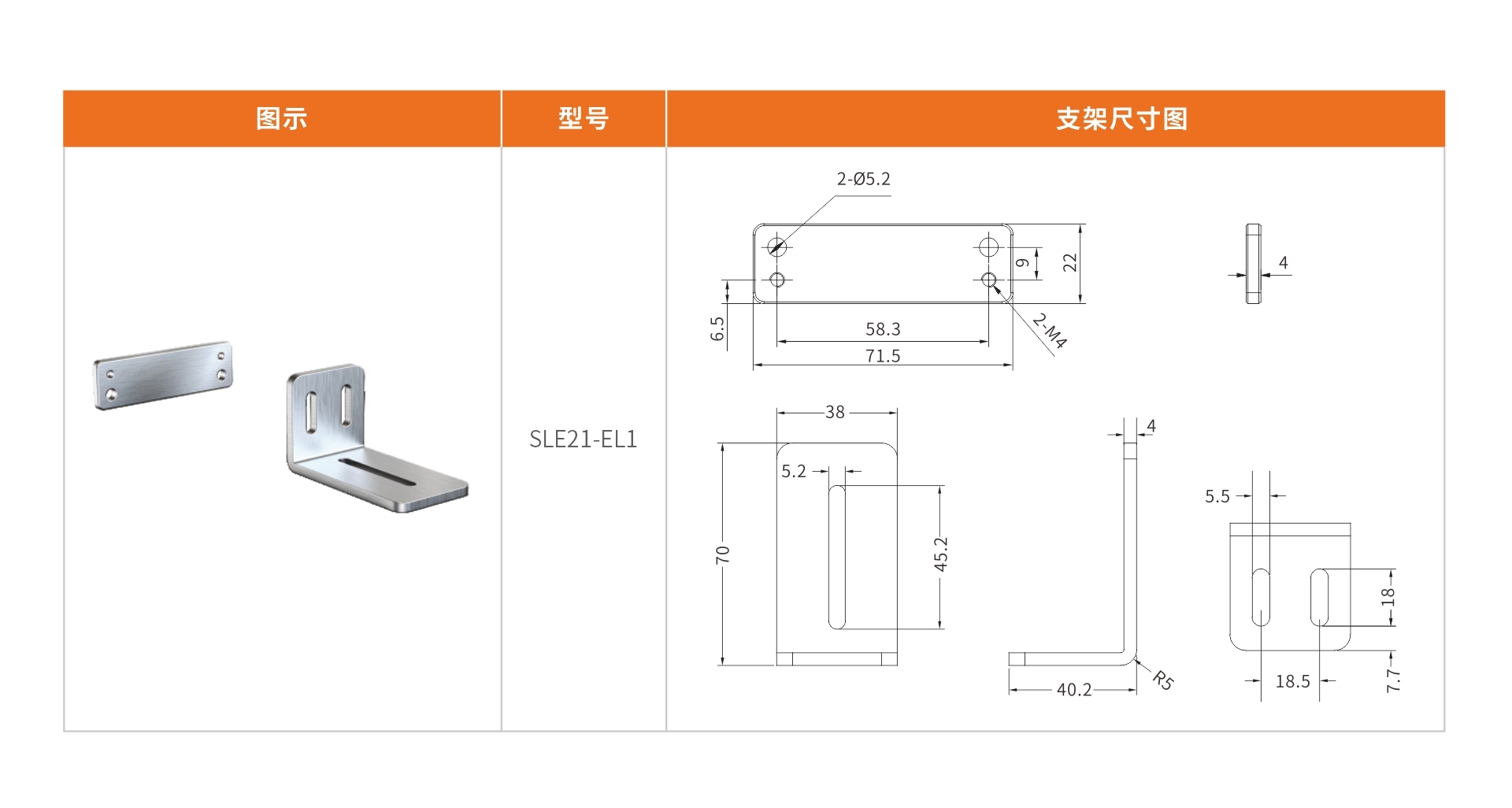

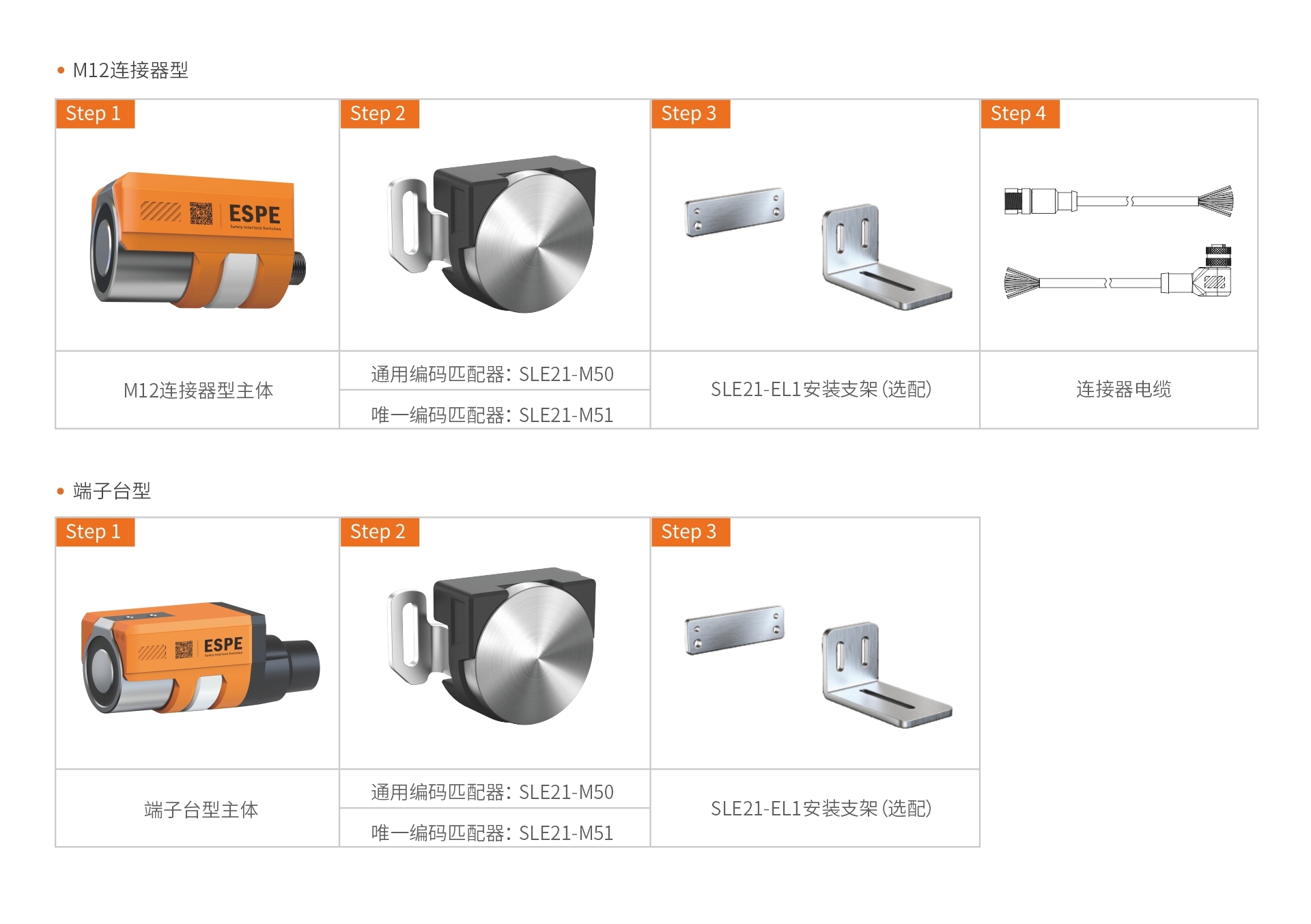

⽀架选型


选择方法


SLE21系列安全门开关
技术参数

安全等级	EN ISO 13849-1：2023（PL e/Category 4）、 EN ISO 14119、 EN 60947-5-3
类型	铰链⻔⽤
	⼩型
	端⼦台	M12连接器
	标准型	标准型、⾼功能型
⼯作距离	Sao（Off-On）	1mm
⼯作距离	Sa（r On-Off）	>15mm
响应时间	锁定→解除	150ms
	解除→锁定	150ms
	检测→⾮检测	200ms+15ms*（级联连接台数-1）
	⾮检测→检测	170ms+50ms*（级联连接台数-1）

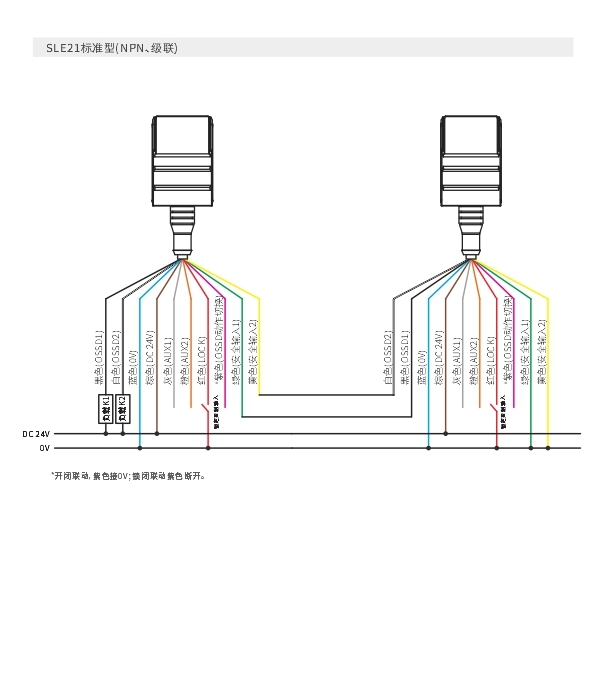

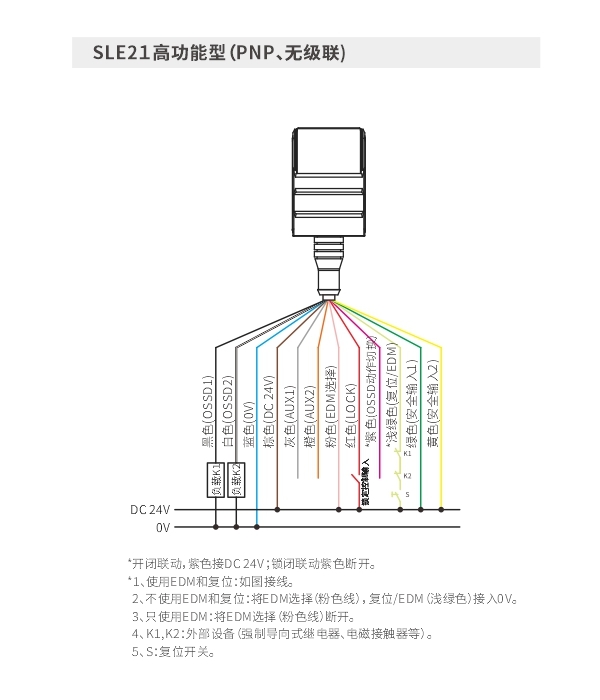

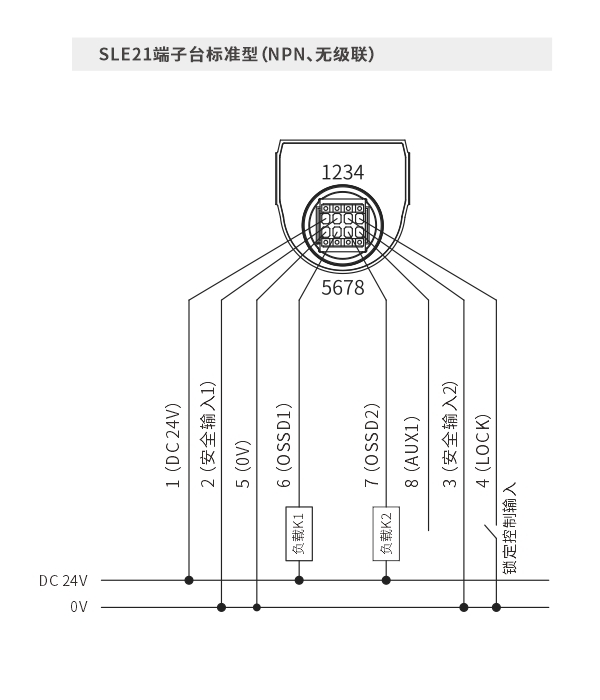

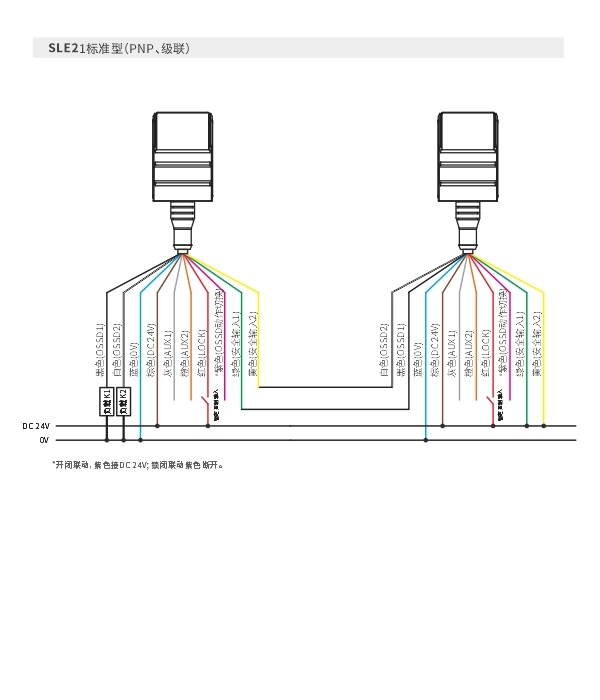

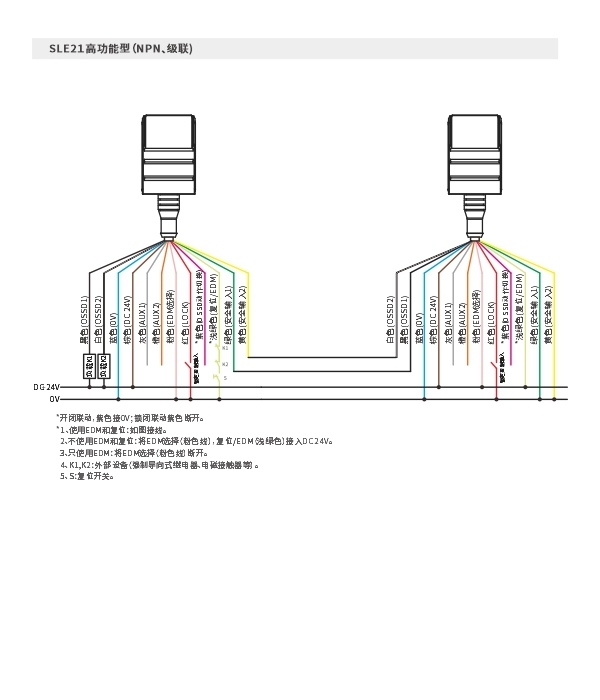

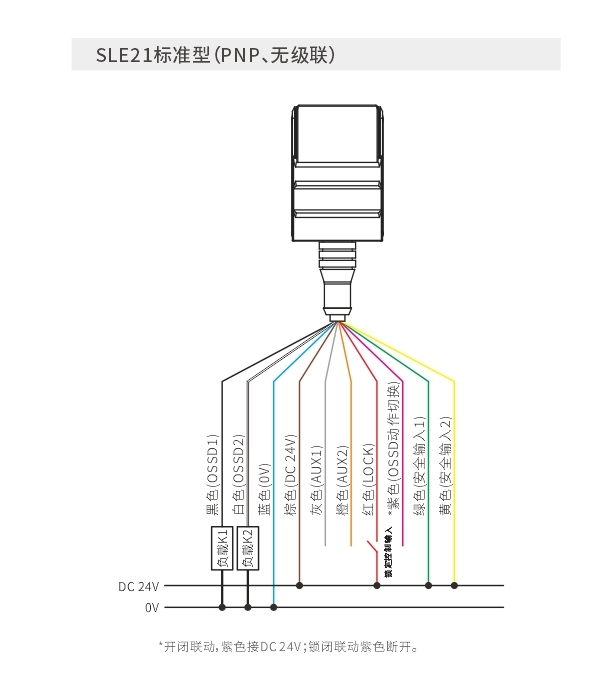

控制输出（OSSD输出）	输出⽅式	晶体管输出*2
	最⼤负载电流	150mA
	残余电压（on时）	最⼤2.5V（电缆5m时），3.5V（电缆31m时）
	OFF时电压	最⼤2.0V（电缆5m时），3.0V（电缆31m时）
	泄露电流	最⾼0.5mA
	最⼤负载容量	2uF
	负载连线电阻	最⼤2.5Ω
AUX输出 (⾮安全系输出)	输出⽅式	晶体管输出
	最⼤负载电流	50mA
	残余电压（ON时）	最⼤2.5V（电缆 5m时），3.5V（电缆31m时）
外部输⼊（短路电流）	安全输⼊	约0.5mA*2
	锁定控制输⼊ OSSD动作切换输	约0.5mA
	复位/EDM输⼊	约0.5mA（仅⾼功能型）
	EDM 选择输⼊	约0.5mA（仅⾼功能型）
电源	电源电压	DC 24V±20%包括纹波（P-P）10% Class2
电源	消耗功率	<5W
保护电路		电源逆接保护、各输出过流保护、输出逆接保护、过压报警、低压报警
耐环境性	外壳防护等级	IP65/IP67
	使⽤环境温度	-20~55℃（⽆冻结）
	存放环境温度	-25~70℃（⽆冻结）
	使⽤环境湿度	5~95%RH
	存放环境湿度	5~95%RH
	耐振动	10~55 Hz，双振幅 2.0mm，X、Y、Z 各⽅向5分钟
	耐冲击性	30G ，X、Y、Z 各⽅向6次
