ESRE-4A2B安全继电器扩展模块

符合PL e安全等级，输入拓展为4NO+2NC输出，内部交叉故障监视，过压反接保护，LED状态显示，导轨安装维护便捷。

产品特点

PL e安全级，4NO+2NC输出，故障监视，过压反接保护

安全等级

依照ISO 13849-1标准（Category 4, PLe）设计，满足高安全要求工业现场需求
状态指示清晰

直观的LED状态指示灯，便于操作和故障诊断
内部交叉故障监视

内部电路具备交叉故障检测功能，进一步提升系统安全性
输出触点

将上级安全开关信号拓展为4路常开（NO）安全输出触点+2路常闭（NC）辅助输出触点
安装维护便捷

可拆卸接线端子，标准35mm DIN导轨安装设计，方便布线及后期维护
电路保护

具备输入电源过压保护和防反接保护设计，防止接线错误损坏设备

型号说明

安全继电器型号说明（例如：ESRE-4A2B-E）

产品系列	输⼊类型	输出⽅式	中英⽂
ESR	E	4A2B	□
	E：安全扩展模块	4A2B：4路常开安全输出触点，2路常闭辅助输出触点	E：英⽂

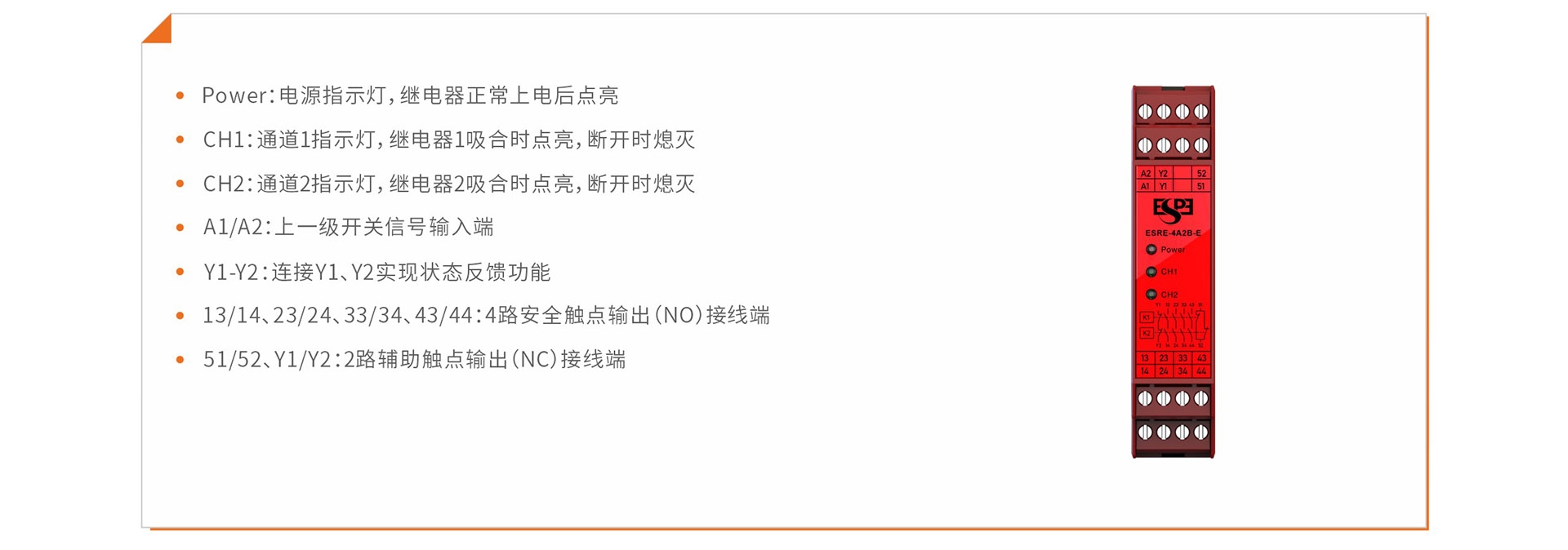

面板功能

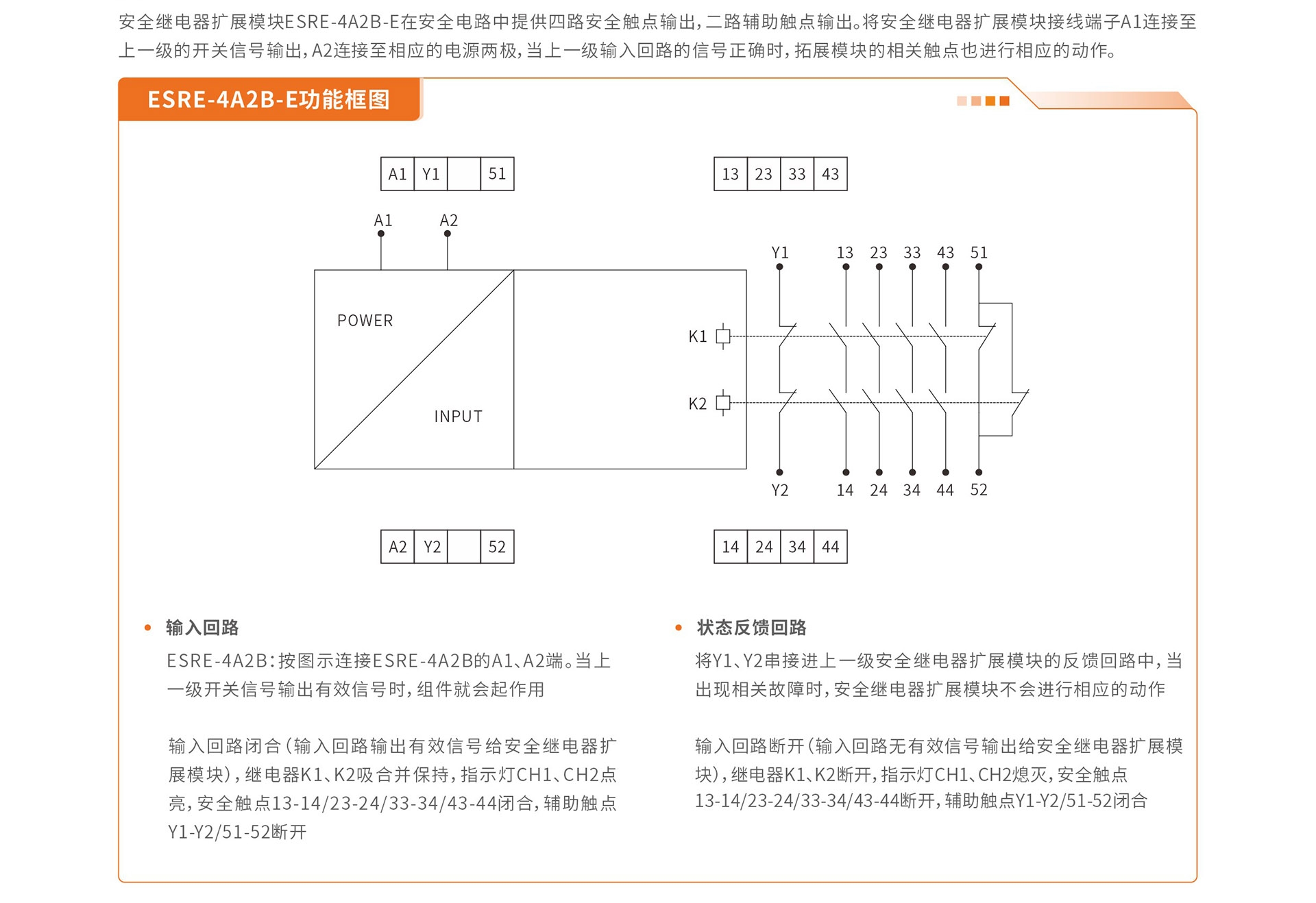

应用说明

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

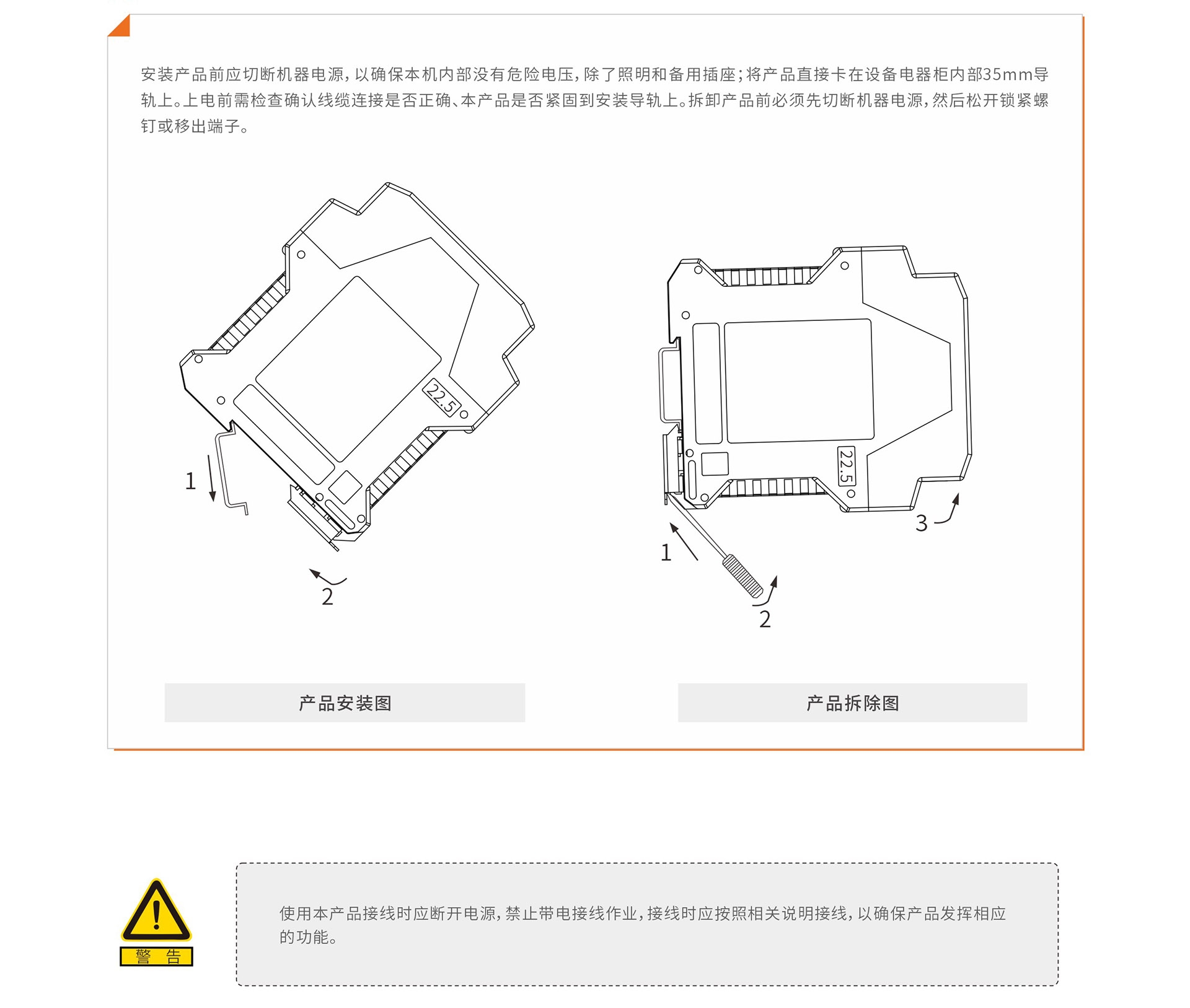

产品安装

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录


ESRE-4A2B安全继电器扩展模块
技术参数

标准等级
符合标准	ISO 13849-1
安全等级	ISO 13849-1类别4
电气参数
供电电压	DC 24V±10%
功耗	<3W
响应时间	<20ms
吸合缓冲时间	<50ms
上电启动时间	<1s
保护电路	输⼊电源过压保护、防反接保护
安全输入	安全开关信号
输入同步	⽆要求
安全输出	4路常开安全输出触点，2路常闭辅助输出触点
B10_D值	额定负载时：400,000次、低负载时：2,000,000次
触点容量	AC 15：5A/250V、DC 13：6A/24V
电气寿命	≥10万次（1NO：5A/AC 250V，阻性负载，1s通9s断）
机械寿命	≥1000万次
环境
抗振动能力	10~55Hz，振幅0.35±0.05mm，X、Y、Z方向各20次
抗冲击能力	加速度10G，脉冲持续时间16ms，X、Y、Z方向各1000次
⼯作温度	-10~55℃
存储温度	-40~85℃
防护等级	壳⼦防护/端⼦防护：IP40/IP20
安装/结构
安装	35mm DIN 导轨
导线尺寸	0.2~2.5mm²
尺寸	117 * 100.6 * 22.5mm

登陆会员查看

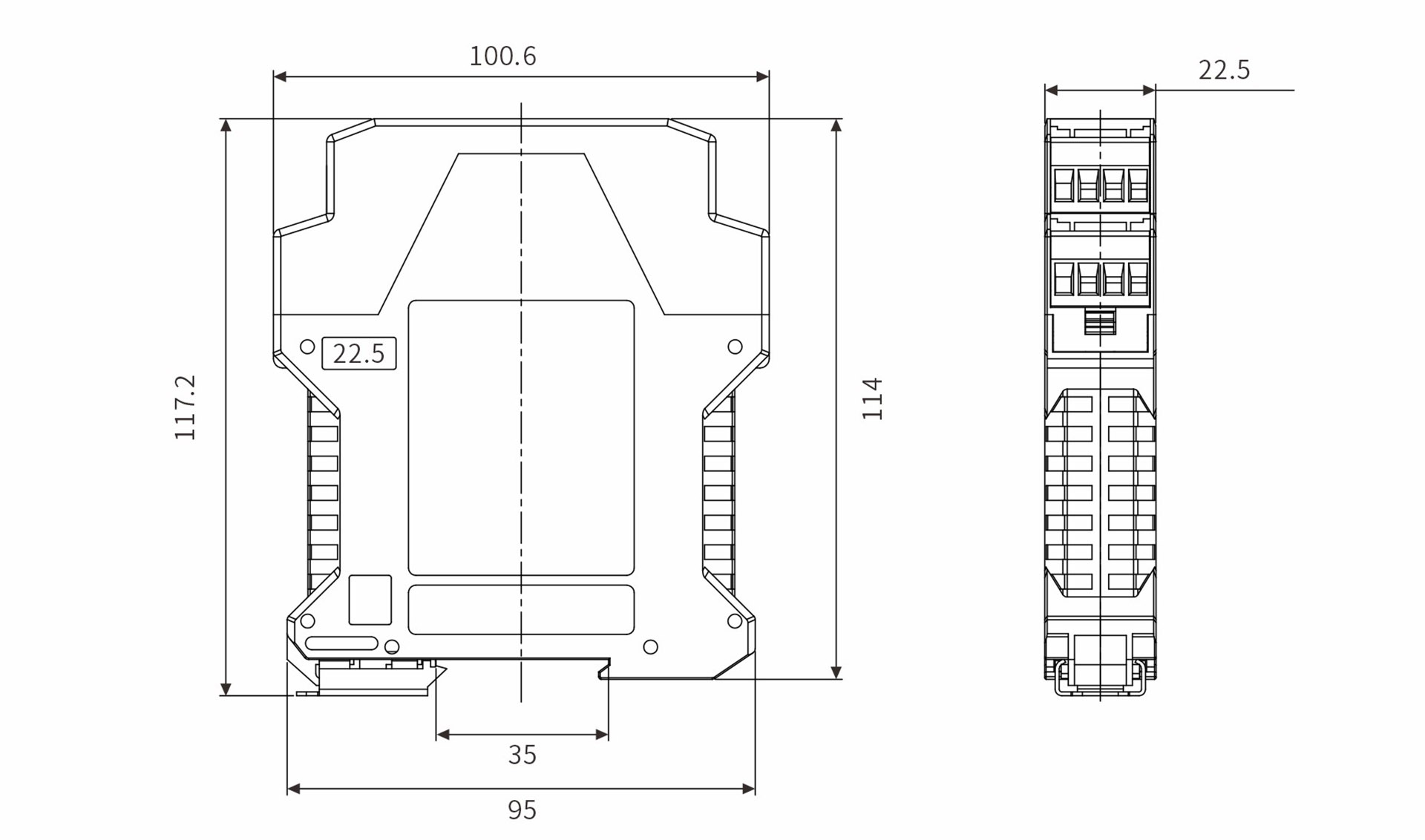

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

在线预览

资料下载

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

产品手册 CAD数据软件

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

产品手册

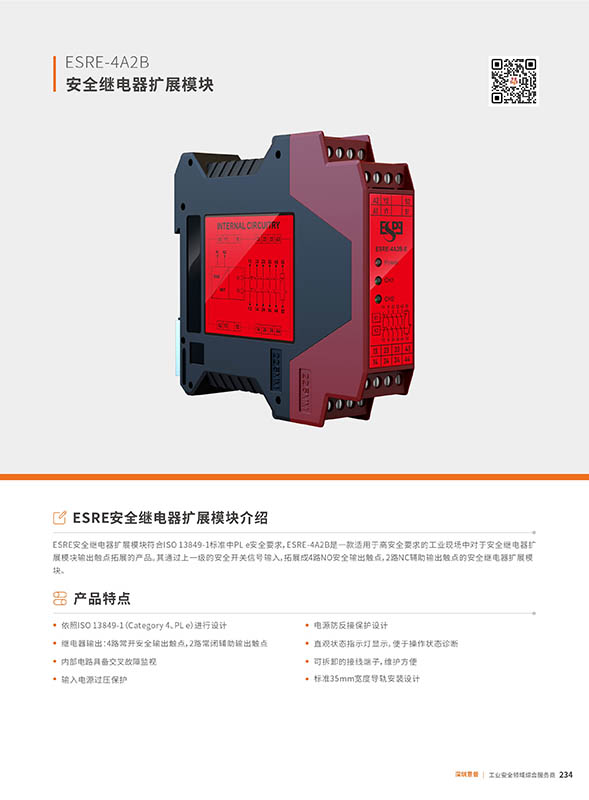

ESRE安全继电器扩展模块彩页

20260629

手册下载在线预览

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

光轴间距

全部

1mm

2.5mm

5mm

10mm

20mm

40mm

80mm

160mm

320mm

对射距离

全部

0.5m

2.5m

10m

12m

15m

16m

20m

30m

42m

60m

解锁方式

全部

背部解锁

头部解锁

钥匙方向

全部

左开

右开

安装支架

全部

L型侧装安装支架

L型安装支架

L1型侧装安装支架

L2型上下安装支架

L7型上下固定侧装安装支架

LD型上下安装支架

LD1型上下旋转支架

LD2型上下旋转支架

Q1型上下安装支架

Q2型端盖安装支架

Q3型上下安装支架

Q4型安装支架

H1型上下安装支架

H4型上下安装支架

JZ型减震安装支架

P3型旋转安装支架

N型铝旋臂安装支架

J型加固安装支架

自带孔位

CRH-201-1000(外罩), CRH-304-1000(外罩)

CRH-201-1650(外罩), CRH-304-1650(外罩)

A型可调底座

B型可调底座

输出方式

全部

NPN

PNP

CAD数据

EFA0540

2026.07.11

数据下载
CAD数据

EFA0640

2026.07.11

数据下载
CAD数据

EFA0740

2026.07.11

数据下载
CAD数据

EFA0940

2026.07.11

数据下载
CAD数据

EFA1020

2026.07.11

数据下载
CAD数据

EFA1220

2026.07.11

数据下载
CAD数据

EFA1420

2026.07.11

数据下载
CAD数据

EFA1620

2026.07.11

数据下载
CAD数据

EFA0440

2026.07.11

数据下载

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

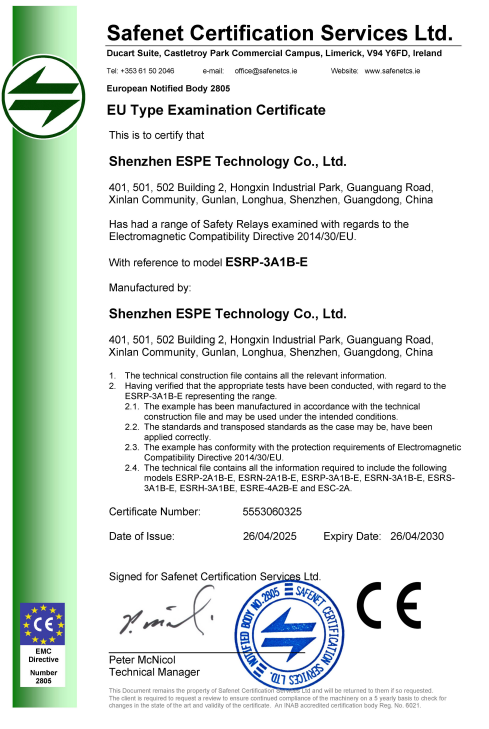

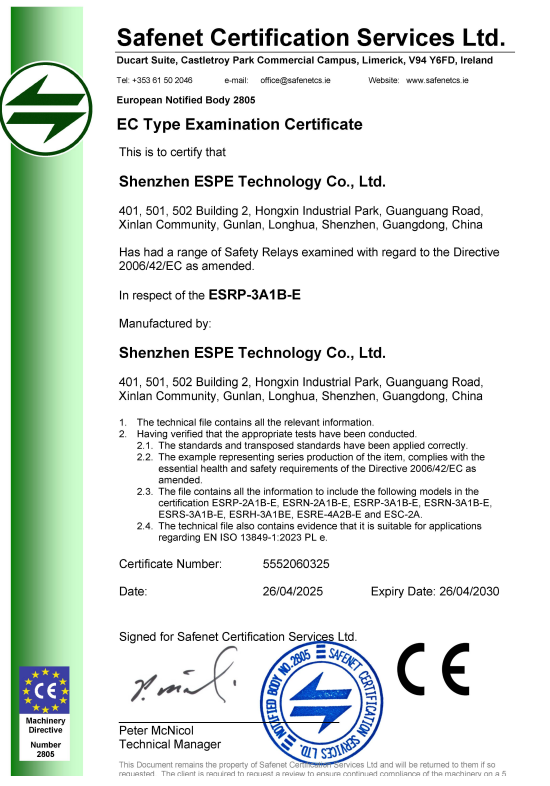

产品证书
