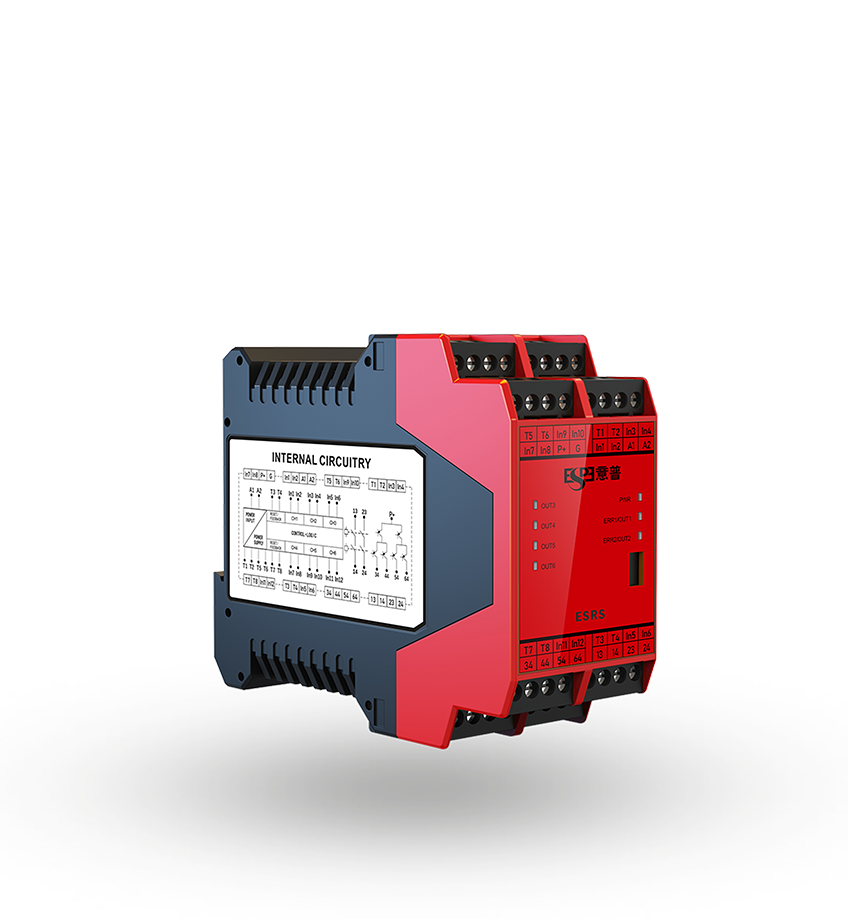

ESRS双手按钮控制模块

可组态安全控制模块，支持6路多种安全输入，2NO继电器+4PNP输出，PLE安全级，冗余自检，逻辑灵活可编程。

产品特点

PL e级，可组态安全控制，6路输入，2NO+4PNP输出

安全等级

依照ISO 13849-1标准（Category 4, PL e）设计，满足高安全要求工业现场需求
状态指示与便捷维护

LED状态指示灯直观显示运行状态，可拆卸接线端子 + 标准导轨安装，方便布线及维护
混合输出方式

2路常开继电器安全输出触点 + 4路PNP半导体输出，灵活适配不同负载
可组态控制逻辑

通过组态软件自由设定安全控制逻辑，满足多样化现场应用需求
冗余自检设计

内部电路具备自检功能及冗余设计，提升系统可靠性
多种安全输入兼容

最大支持6路开关型安全元件输入，如急停按钮、安全光栅、双手按钮、安全地毯、门磁开关等

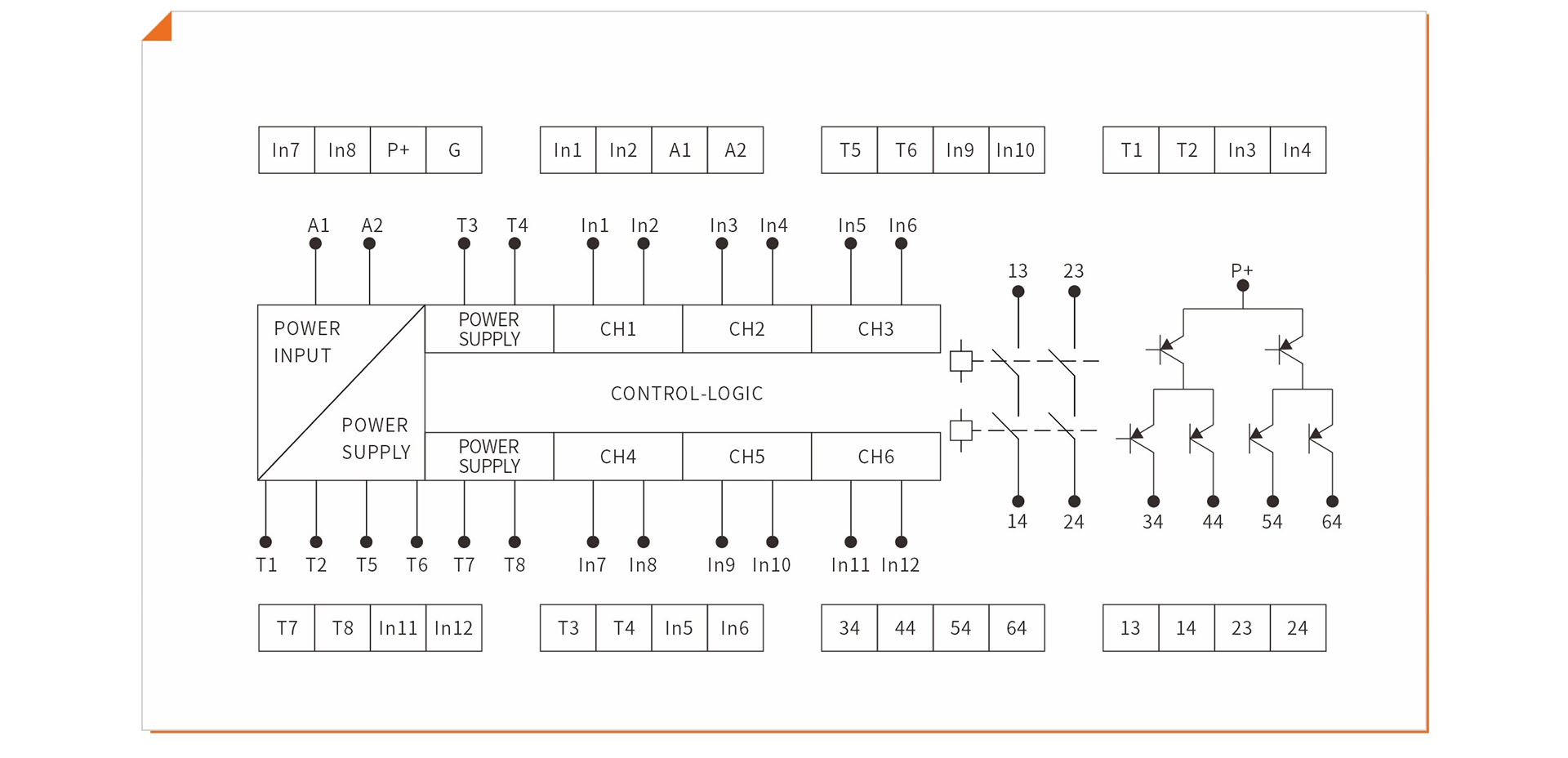

⾯板功能


ESRS双手按钮控制模块
技术参数

认证
安全完整性等级	SIL 3
性能等级	PL e
安全类别	Cat.4
电源特性
供电电压	DC 20~30V
电流损耗	≤110mA（DC 24V）
输⼊特性
通道数	6
输⼊电流	≤50mA（DC 24V）
导线电阻	≤15Ω
输⼊设备	急停按钮、安全联锁装置、安全光栅、双⼿按钮、安全地毯、⻔磁开关
继电器输出特性
触点数量	2NO
触点材料	AgSnO₂
触点熔丝保护	10A快、6A慢
切换容量	5A/AC 250V、5A/DC 24V
半导体输出特性
输出数量	4PNP
驱动能⼒	2A（DC 24V）
时间特性
吸合缓冲时间	≤100ms
释放缓冲时间	≤30ms
恢复时间	≤100ms
电源短时中断	20ms
环境特性
电磁兼容	EN 60947、EN 61000-6/-2、EN 61000-6/-4
振动	频率：10~55Hz、幅值：0.35mm
⼯作温度	-20~60℃
存储温度	-40~85℃
相对湿度	10~90%
绝缘特性
过压等级	Ⅲ
污染等级	0.2~2.5mm²
额定绝缘电压	AC 250V
额定冲击电压	6000V（1.2/50us）
绝缘强度	AC 1500V、1min
电⽓间隙和爬电距离	符合EN 60947-1

登陆会员查看

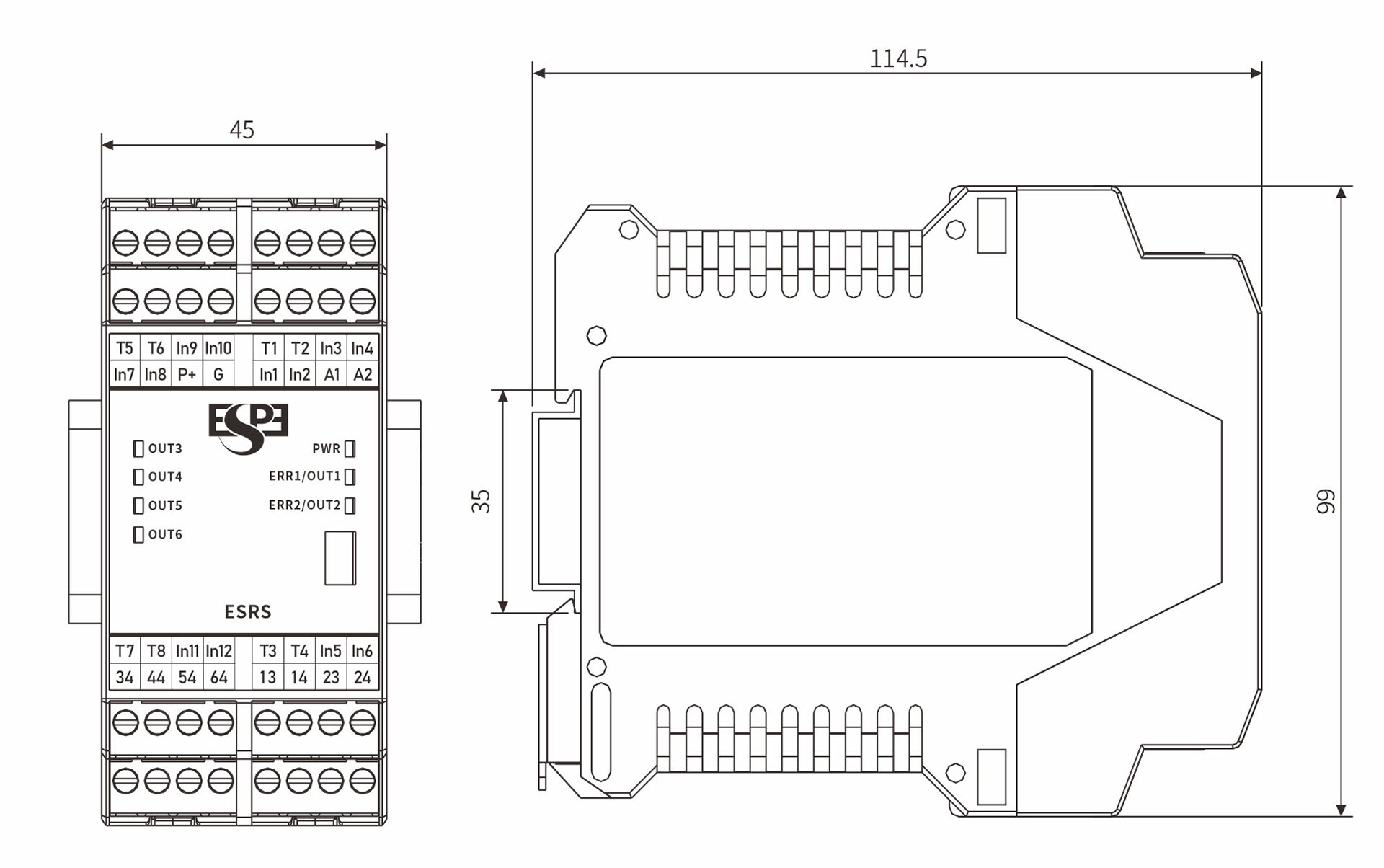

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

在线预览

资料下载

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

产品手册 CAD数据软件

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

产品手册

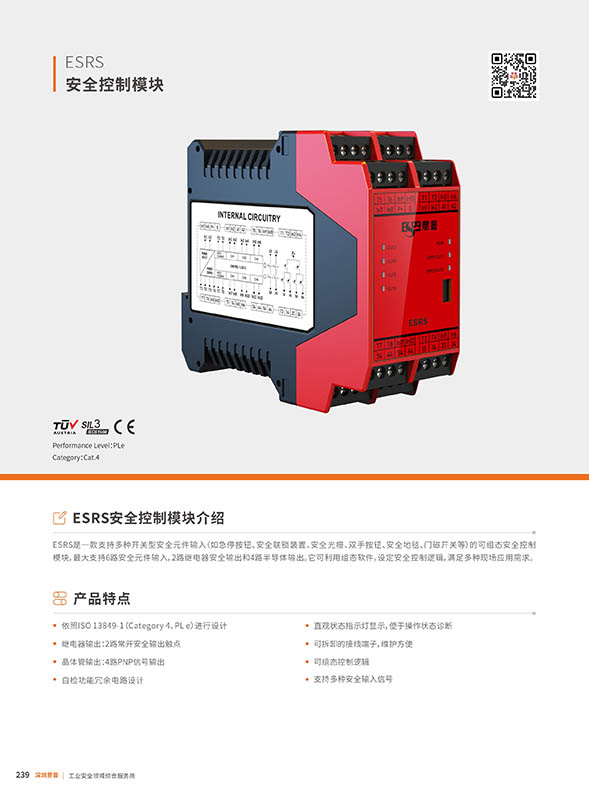

ESRS安全控制模块彩页
