ESE系列高等级安全光栅

首页安全产品安全光栅 ESE系列高等级安全光栅

ESE系列高等级安全光栅

MCU冗余双核互检，独立双回路输出，双电源供电，线同步抗干扰，宽压DC 24V±20%，高可靠安全防护。

产品特点

四级认证，双路输出，线同步抗干扰

安全等级

符合IEC 61496四级标准，获安全四级认证
MCU冗余设计

内部采用双MCU进行检测，互为冗余提高可靠性
自检与交叉互检

周期性双重互检，确保系统始终处于安全状态
独立冗余双输出

双独立回路输出，防止单回路失效引发安全隐患
线同步与抗干扰

采用线同步技术，有效避免外界红外光干扰，抗电磁干扰能力达2KV以上
内部双电源供电

双电源分别对MCU供电，增强系统稳定性

型号说明

光栅型号说明（例如：20ESE300-16PRL1-5）

光轴间距

产品系列

检测区域

光轴数量

输出方式

发射接收端

安装支架

对射距离

ESV

300

10mm、20mm、40mm

有效检测范围（mm）

4、6、8……

N: NPN*2、P: PNP*2

E：发射器

R：接收器

⽆：⼀对

L1：L1侧装支架

JZ：JZ减震⽀架

P3：P3上下旋转⽀架

5：0.1~5m

10：0.1~10m

（注：有反光情况需特殊备注）

指示灯说明



ESE系列高等级安全光栅
技术参数

安全等级	Type 4（IEC 61496-1/-2）、Cat. 4/PL e（ ISO 13849-1）
工作电源	DC 24V±20%
功率	<5W
光轴间距	10mm、20mm、40mm
分辨率	20mm、30mm、50mm
保护高度	保护⾼度H=（N-1）*光轴间距（N为光轴数量）
发射光源	940nm
响应时间	响应时间≤10ms

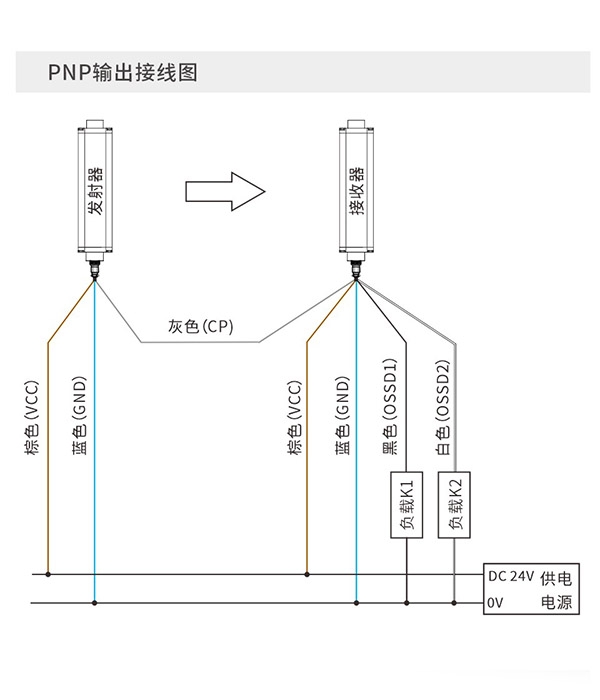

安全输出 (OSSD)	PNP晶体管输出，负载电流≤200mA，残余电压≤1V（因电缆延⻓导致的电压降除外），漏电流≤0.1mA

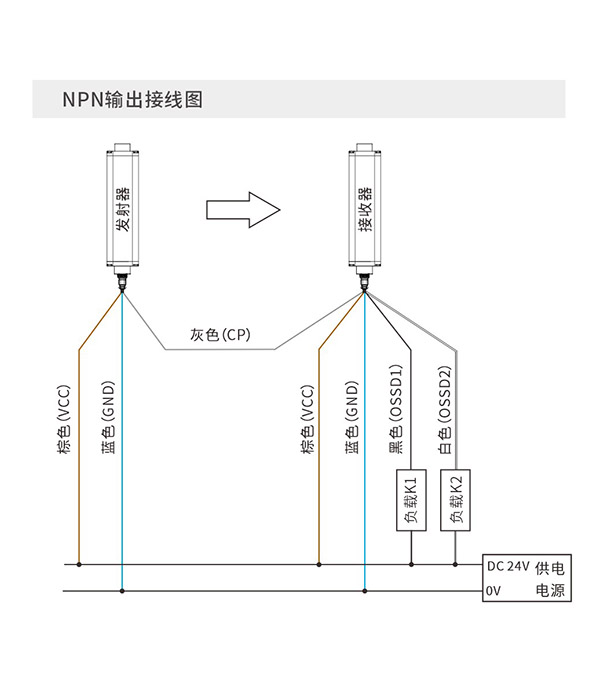

安全输出 (OSSD)	NPN晶体管输出，负载电流≤200mA，残余电压≤1V（因电缆延⻓导致的电压降除外），漏电流≤0.1mA
防护电路	电源过压保护、反极性保护、输出过流保护
对射距离	0.1~5m、0.1~10m（注：有反光情况需特殊备注）
抗光⼲扰	10000Lux（⼊射⻆I >2.5°）
光栅形式	对射式
同步方式	线同步
外壳材质	铝合金
外壳防护等级	IP65
响应尺寸	3553mm、3527mm
抗振动能力	5~150Hz，3.5mm/1g，X、Y、Z 各⽅向10个循环
抗冲击能力	15g，6ms脉冲，X、Y、Z三个轴向，⼀个轴向的每个⽅向100次，共计600次
工作环境温度	-10~70℃（无凝结）
储存环境温度	-30~70℃（无凝结）
工作环境湿度	温度20℃时，空⽓相对湿度<85%

登陆会员查看

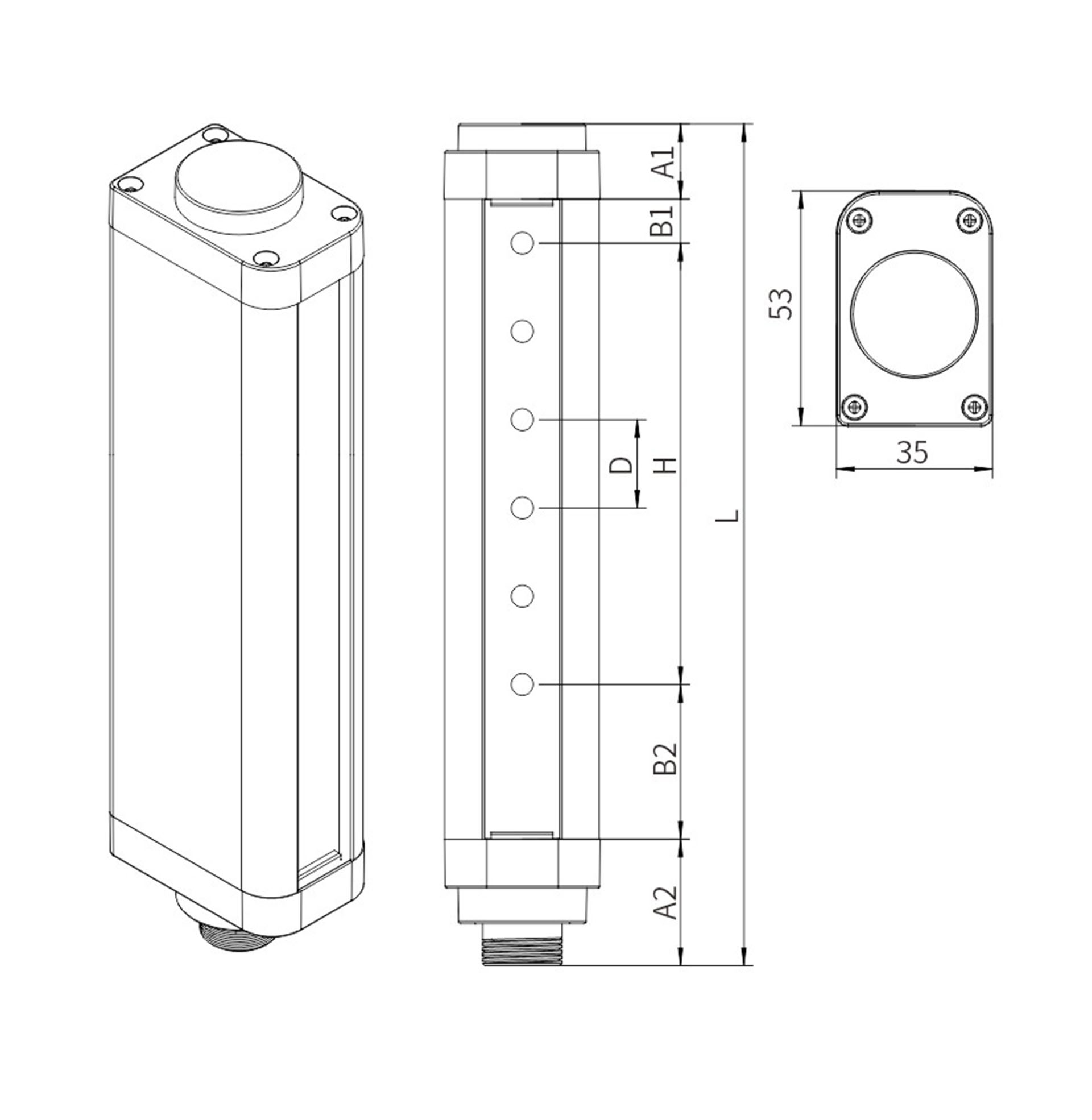

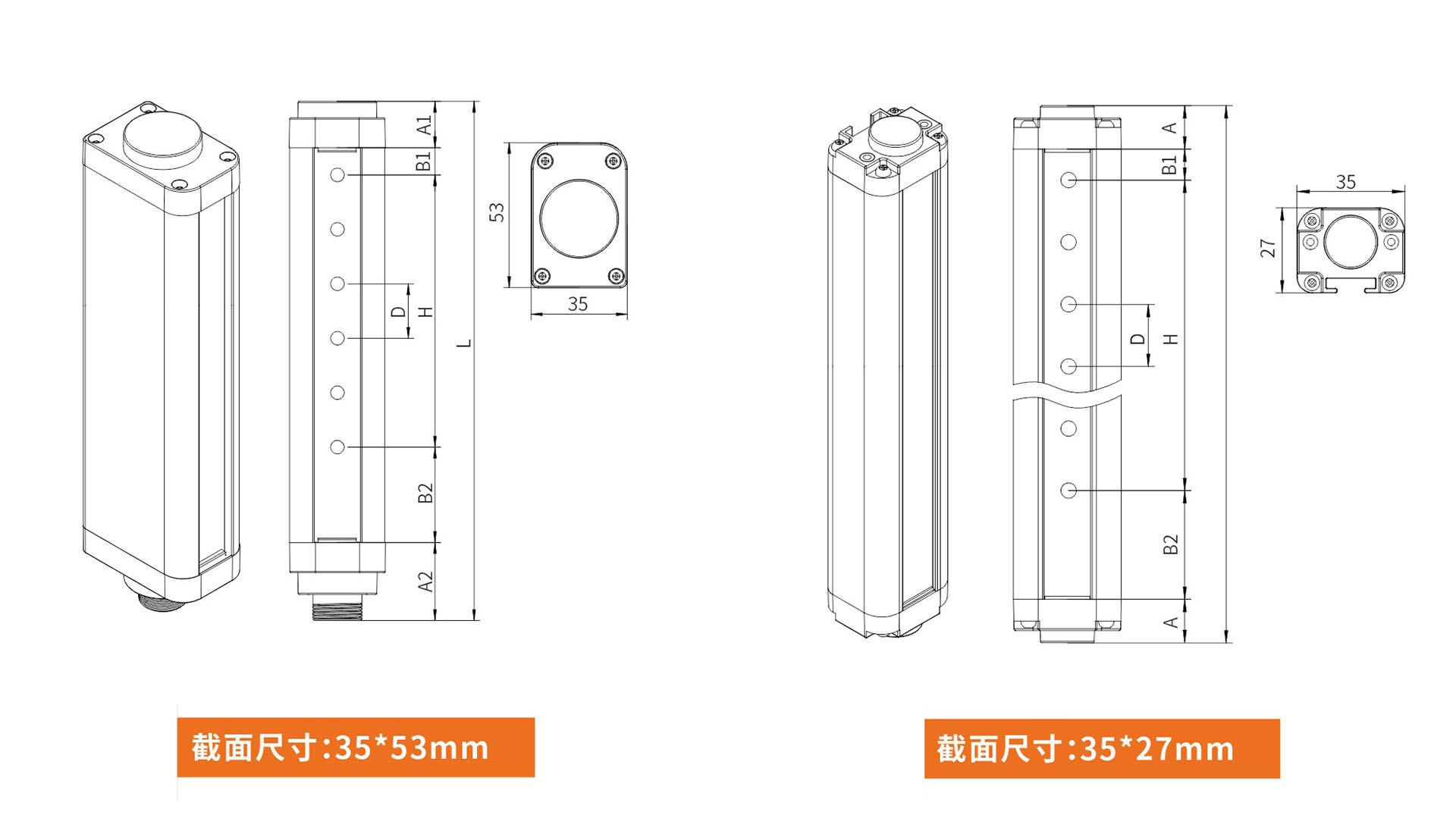

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

A1：上端盖

A2：下端盖+航空端⼦

B1：上盲点

B2：下盲点

D：光轴间距

H：光栅保护⾼度

L：光栅总高度

A1尺⼨为17mm；A2尺⼨为28mm

当D尺⼨为10mm时：B1尺⼨为5mm；B2尺⼨为30mm

当D尺⼨为20mm时：B1尺⼨为10mm；B2尺⼨为35mm

当D尺⼨为40mm时：B1尺⼨为30mm；B2尺⼨为35mm

L为光栅总高度：L=上下端盖高度+上下盲点+保护高度

H为光栅保护高度：H=（光轴数量-1）*光轴间距
