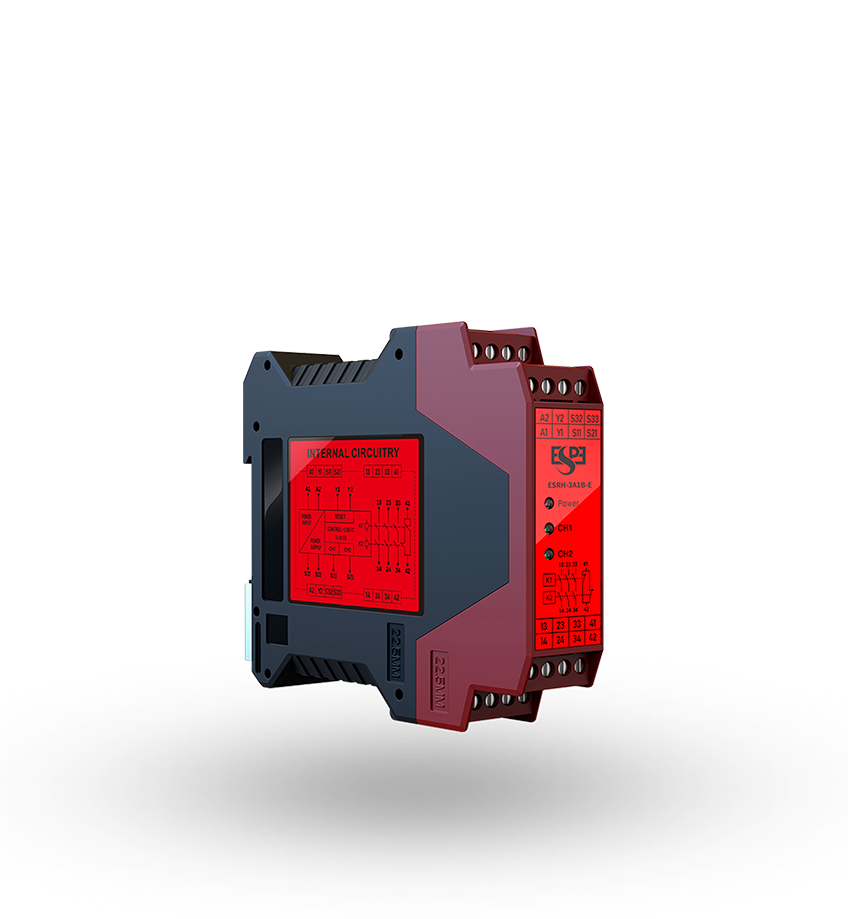

ESRH双手按钮控制模块

符合ISO 13849-1 PLe安全等级，双通道输入，同步检测≤0.5s，3NO+1NC输出，冗余自检，35mm导轨安装。

产品特点

PL e级，双通道同步检测，3NO+1NC输出

安全等级

依照ISO 13849-1标准（Category 4, PLe）设计，满足高安全要求工业现场需求
结构与安装

可拆卸接线端子便于维护，标准35mm宽度导轨安装设计，适配标准控制柜
输入检测

采用双通道输入模式，具备双通道同步时间不超过0.5s的检测功能
输出触点

提供3路常开（NO）安全输出触点及1路常闭（NC）辅助输出触点
自检设计

采用冗余电路设计，具备完善的自检功能，确保系统可靠性
电路保护

具备电源防反接保护、输入电源过压保护及内部交叉故障监视功能

型号说明

安全继电器型号说明（例如：ESRH-3A1B-E）

产品系列	输⼊类型	输出⽅式	中英⽂
ESR	H	3A1B	□
	H：双⼿按钮	3A1B：3路常开安全输出触点，1路常闭辅助输出触点	E：英⽂

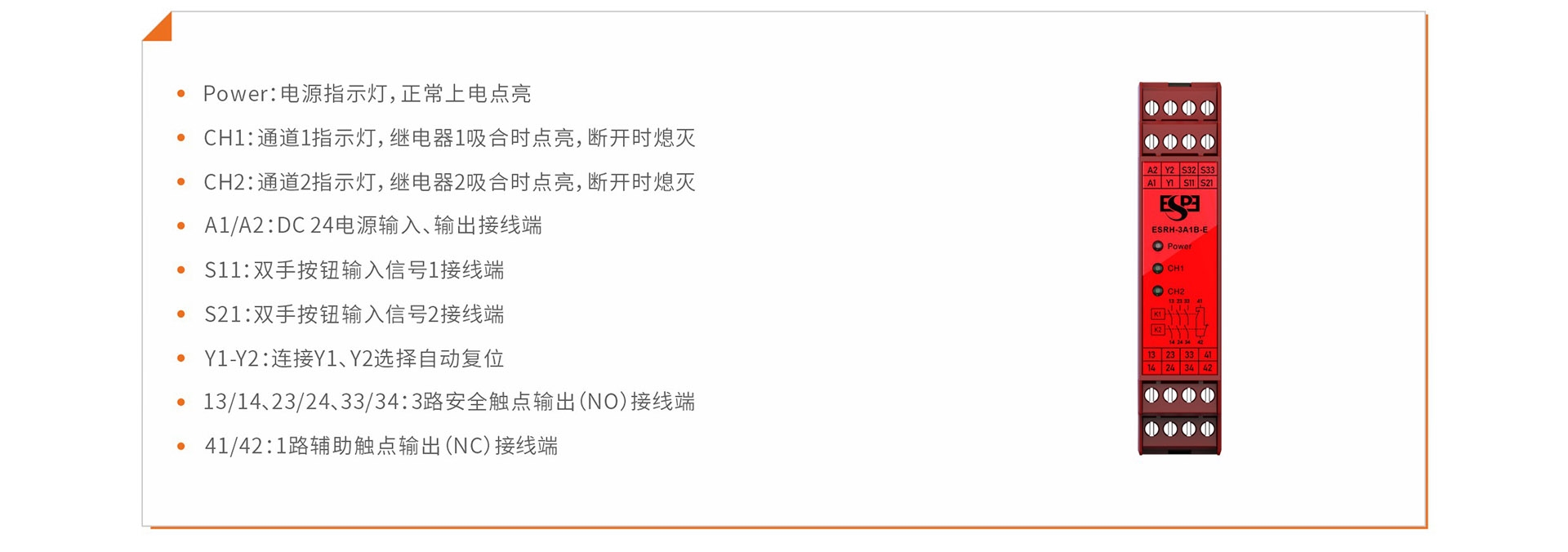

面板功能

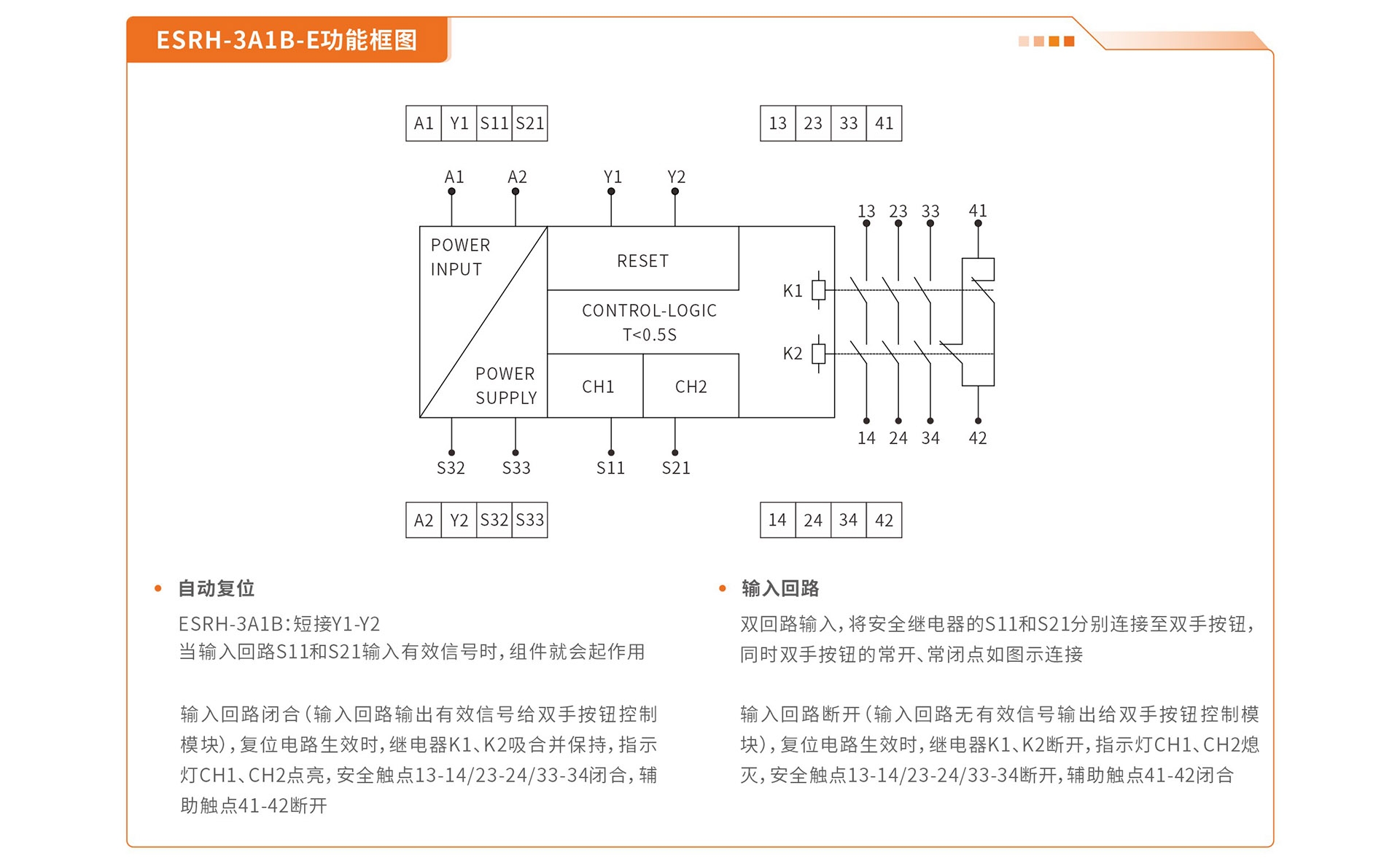

应用说明

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

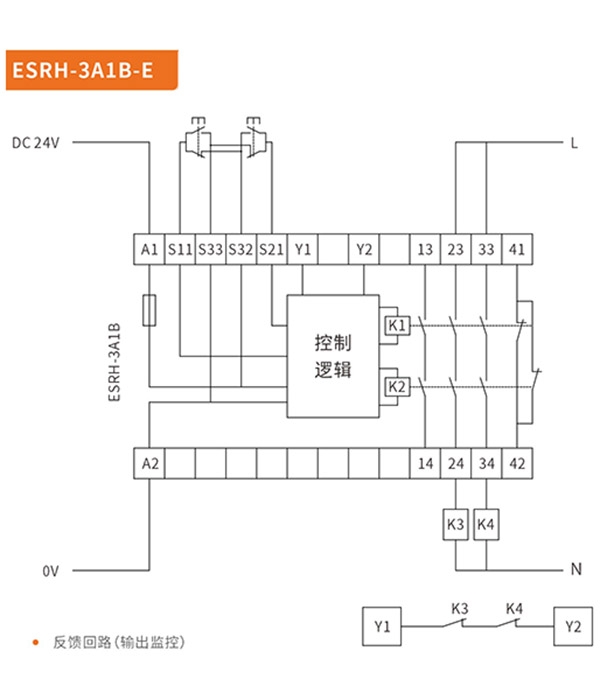

双手按钮控制模块ESRH-3A1B在安全电路中提供三路安全触点输出，⼀路辅助触点输出。将双⼿按钮控制模块接线端口A1连接至DC 24V电源正极，端⼝A2连接⾄电源负极，当输⼊回路S11、S21的信号正确，且复位电路生效时双⼿按钮控制模块才⼯作。

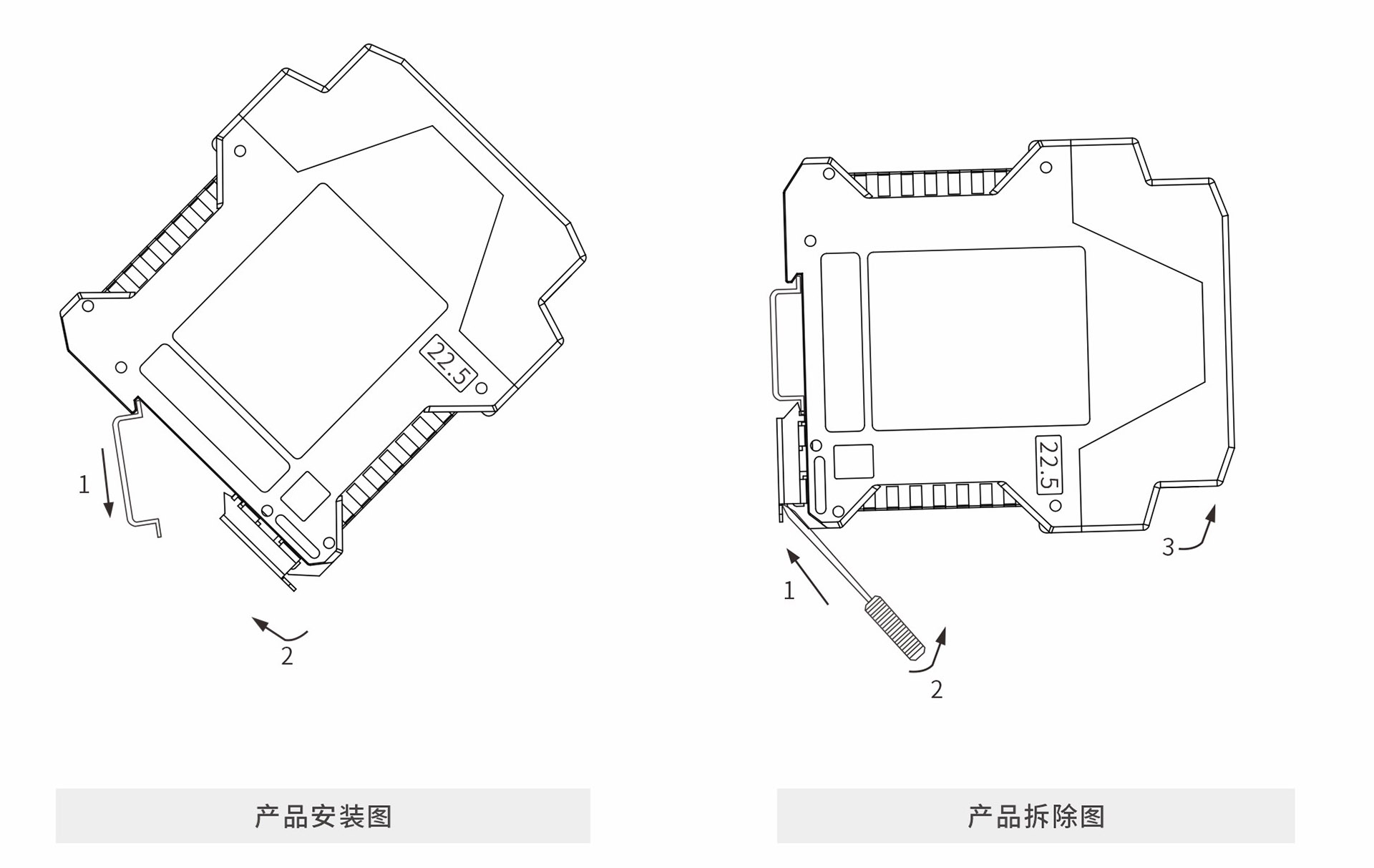

产品安装

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录


ESRH双手按钮控制模块
技术参数

标准等级
符合标准	ISO 13849-1
安全等级	ISO 13849-1类别4
电气参数
供电电压	DC 24V±10%
功耗	<3W
响应时间	<20ms
吸合缓冲时间	<100ms
上电启动时间	<1s
保护电路	输⼊电源过压保护、防反接保护
安全输入	双⼿按钮开关信号
输入同步	≤500m（s 典型值200ms）
安全输出	3路常开安全输出触点，1路常闭辅助输出触点
B10_D值	额定负载时：400,000次、低负载时：2,000,000次
触点容量	AC 15：5A/250V、DC 13：6A/24V
电气寿命	≥10万次（1NO：5A/AC 250V，阻性负载，1s通9s断）
机械寿命	≥1000万次
环境
抗振动能力	10~55Hz，振幅0.35±0.05mm，X、Y、Z方向各20次
抗冲击能力	加速度10G，脉冲持续时间16ms，X、Y、Z方向各1000次
⼯作温度	-10~55℃
存储温度	-40~85℃
防护等级	壳⼦防护/端⼦防护：IP40/IP20
安装/结构
安装	35mm DIN 导轨
导线尺寸	0.2~2.5mm²
尺寸	117 * 100.6 * 22.5mm

登陆会员查看

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

在线预览

资料下载

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

产品手册 CAD数据软件

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

产品手册

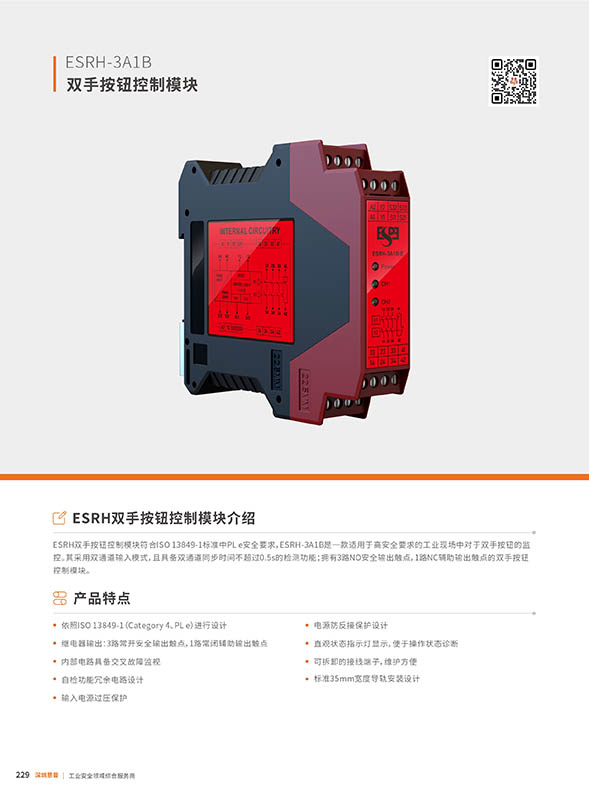

ESRH双⼿按钮控制模块彩页
