光幕型号说明（例如：ESCL-1620L1NL-2）
| 产品系列 | 光轴数量 | 光轴间距 | 安装方式 | 安装支架 | 外壳选择 | 对射距离 |
| ESCL | 16 | 20 | L1 | N | L | 3 |

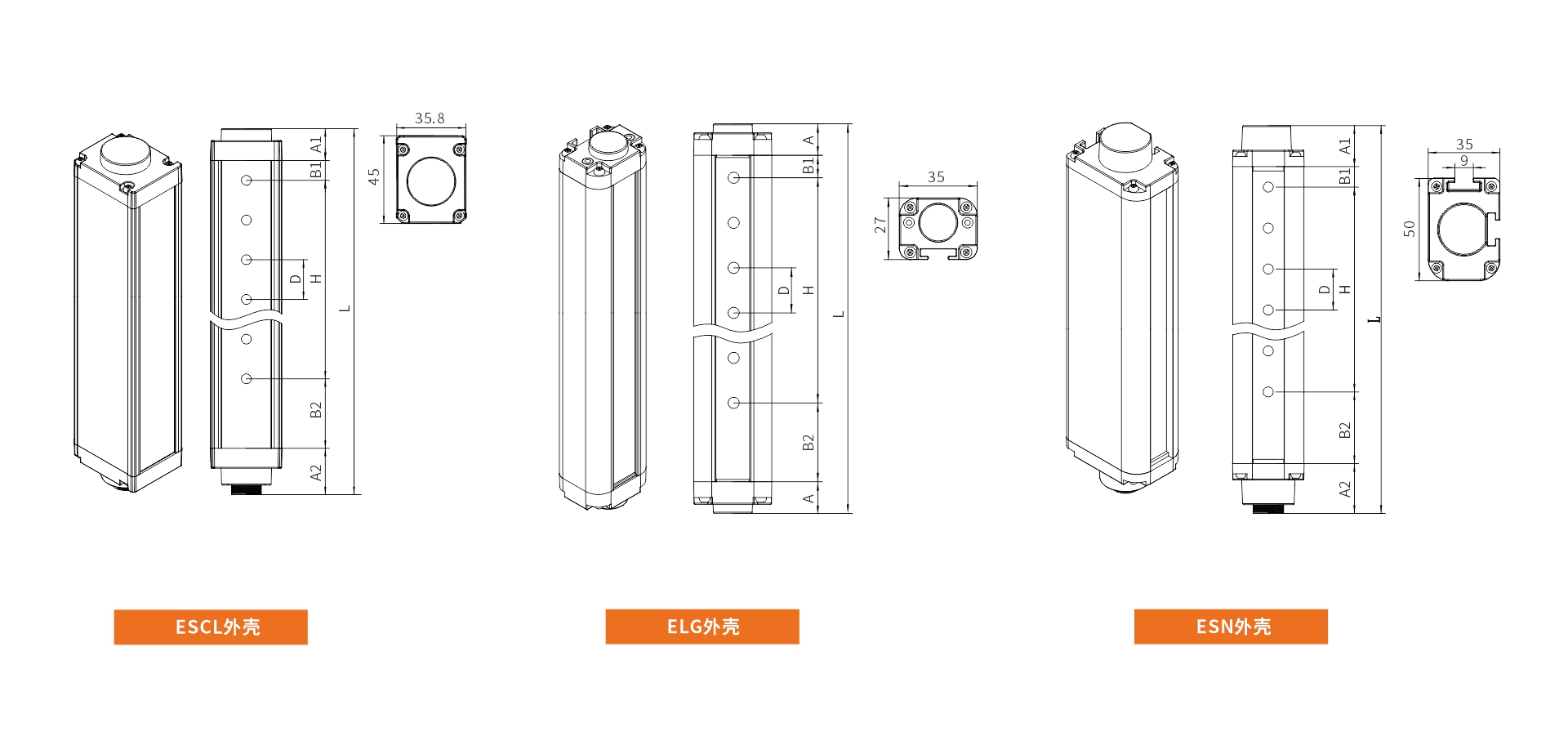

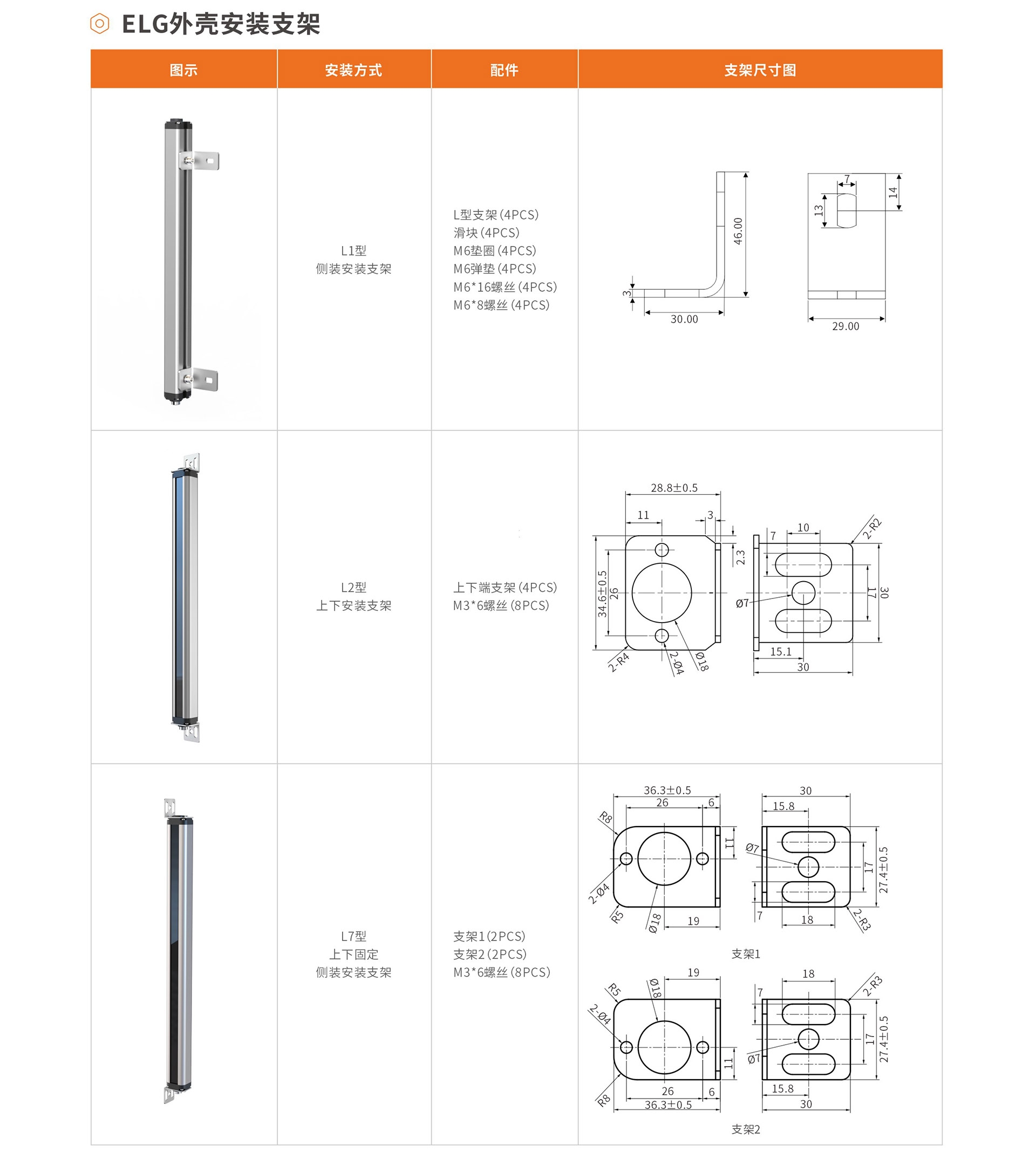

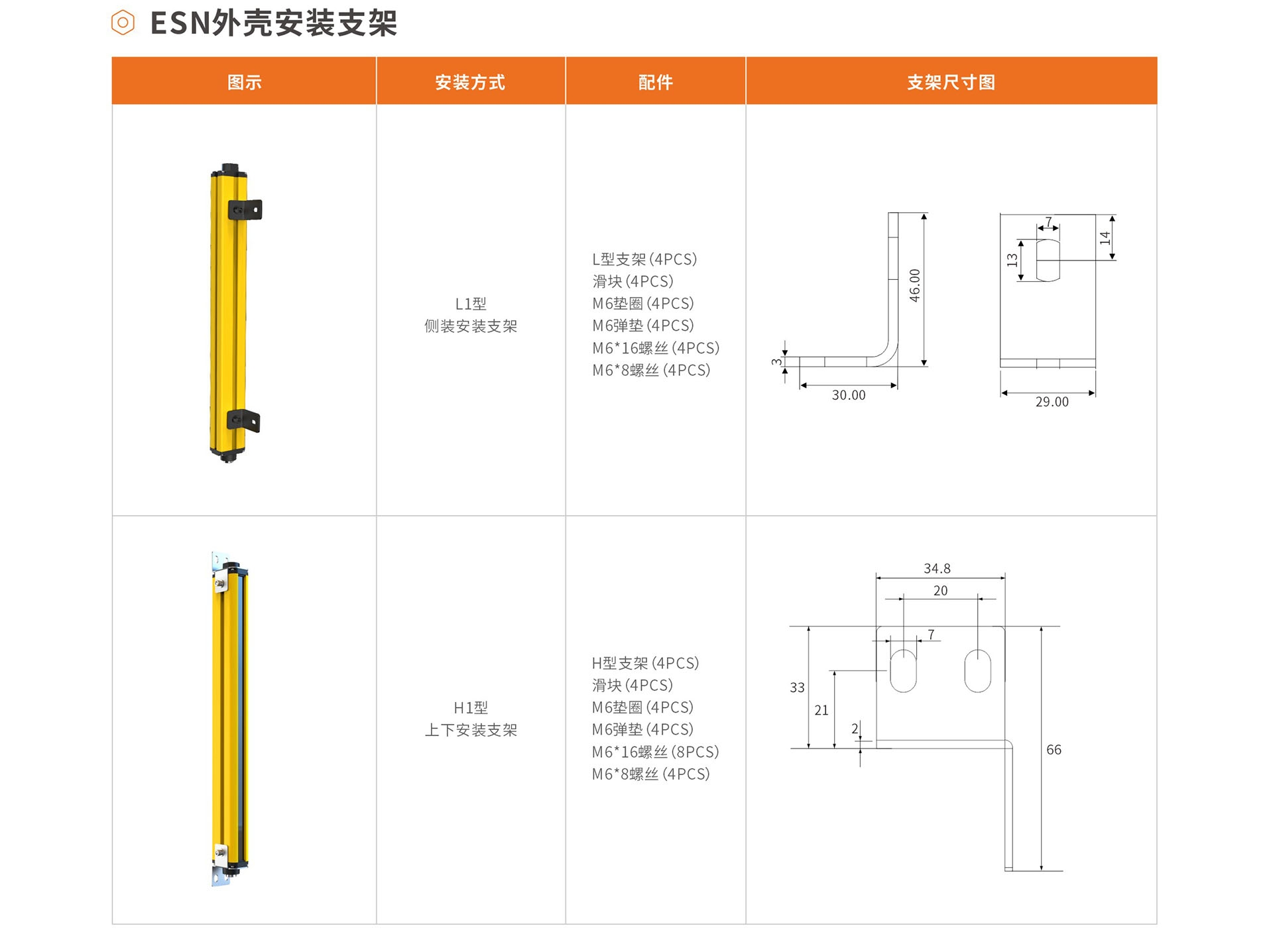

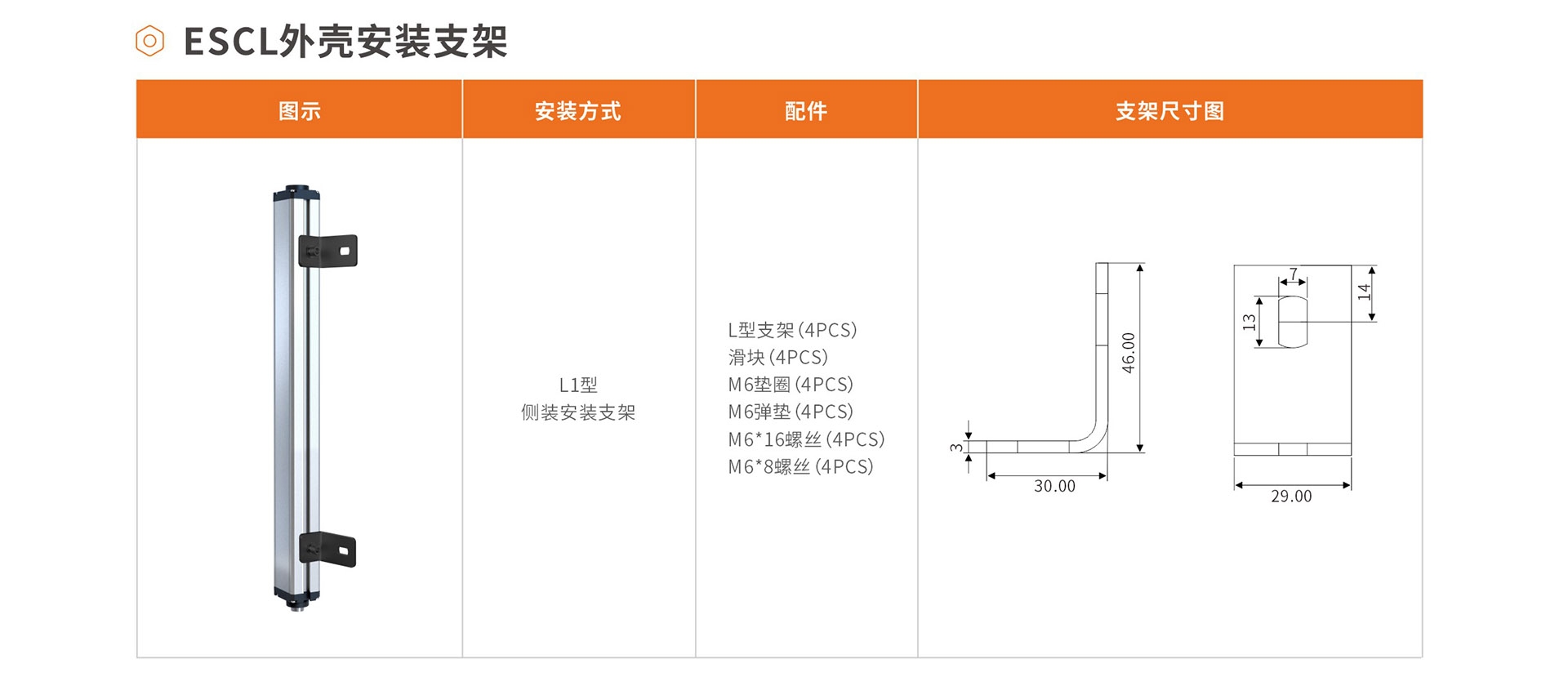

| 8、16、24... | 1mm 10mm 20mm 40mm | L1：侧装支架 L2：上下安装支架 （仅限G型外壳） L7：上下固定侧装支架 （仅限G型外壳） H1：上下安装支架 （仅限N型外壳） | N：NPN*2 P：PNP*2 U：（0-10V）电压型 U1：（0-5V）电压型 I：（4-20mA）电流型 | L：35.8*45mm N：35*50mm G：35*27mm | 05：0.1~0.5m |
对射距离参考表
| 间距 | 1mm | 10/20/40mm | ||
| 外壳 | L型外壳 | G型外壳 | N型外壳 | |
| 可选对射距离 | 0.1-0.5m 0.1-1m | 0.1-0.5m 0.1-1m 0.1-2m | 0.1-0.5m 0.1-1m 0.1-2m | 0.1-0.5m 0.1-1m 0.1-2m 0.2-5m 0.2-10m 0.2-15m 0.2-20m |
注：1. ESCL 10/20/40mm间距默认⾃带RS485输出，通讯⽅式为RS485应答模式；RS485应答模式可以通过光幕⾃带的RS485接⼝，与配套的上位机软件通讯，进⾏修改，具体通讯协议参看《ESCL系列测量光幕通讯协议⼿册V3.2》。

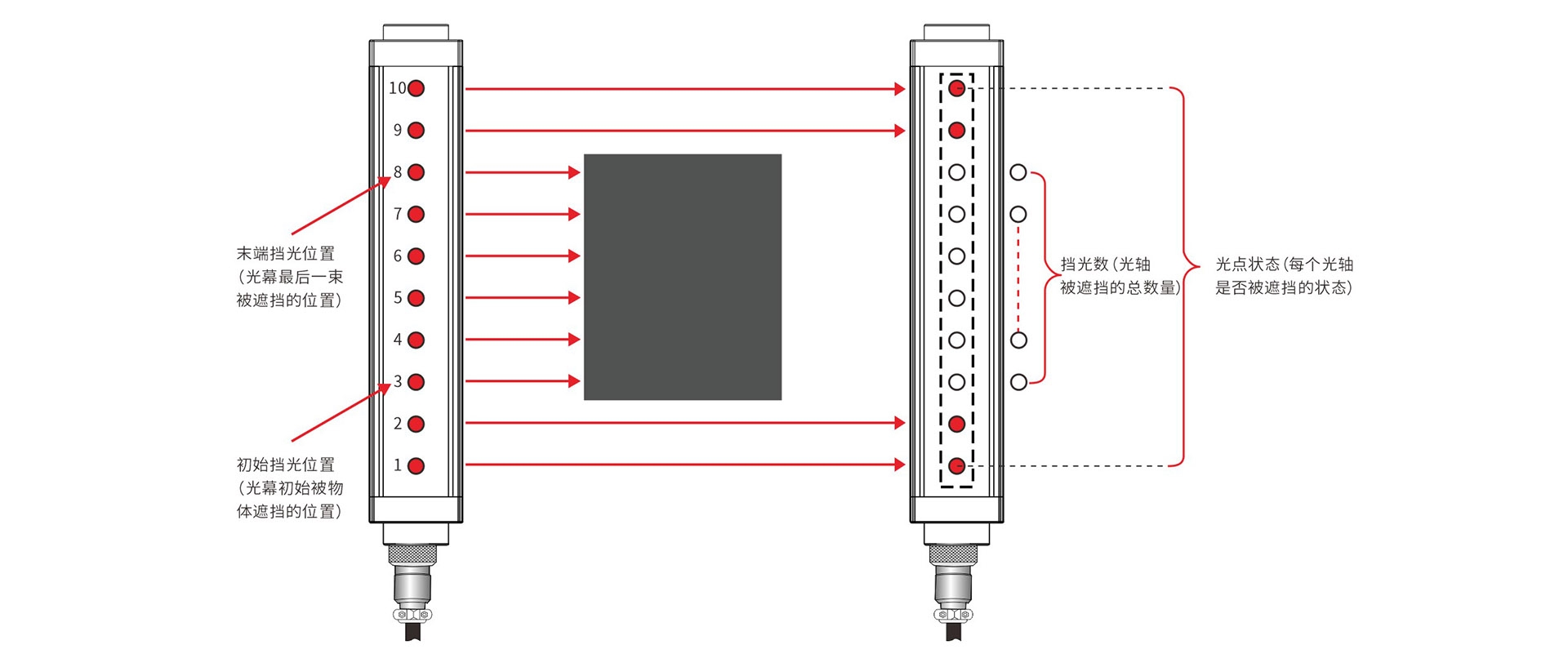

2. 1mm间距可选输出数据：RS485（初始挡光+末端挡光+挡光数）+输⼊脉冲数/1路开关量输出+RS485（此型号暂⽆模拟量输出）。详⻅接线图。
3. ESCL 10/20/40mm系列若选⽤G型外壳，则开关量输出只能选择单输出。
