光栅型号说明（例如：EFP1620NL-5）
| 产品系列 | 光轴数量 | 光轴间距 | 输出方式 | 安装支架 | 对射距离 |
| EFP | 16 | 20 | N | L | 5 |

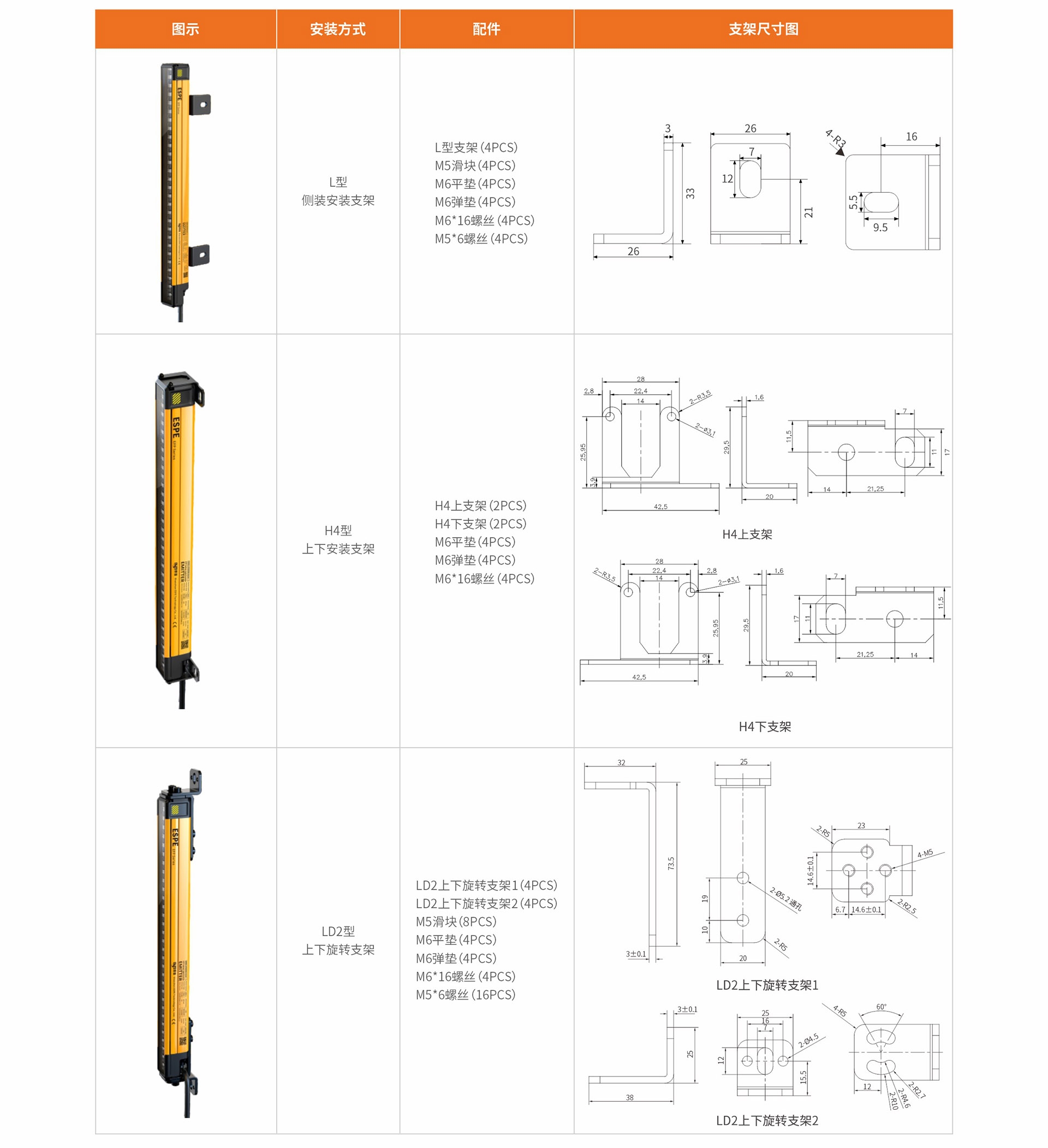

| 4、6、8…… | 10mm、20mm、40mm | N: NPN*2、P: PNP*2 | L：L侧装支架 H4：H4上下支架 LD2：LD2上下旋转支架 | 5：0.2~5m 12：0.6~12m （注：有反光情况需特殊备注） |

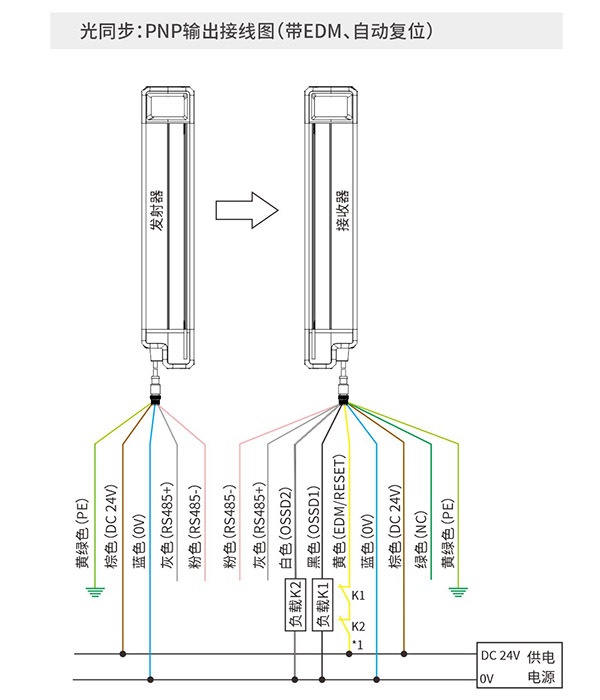

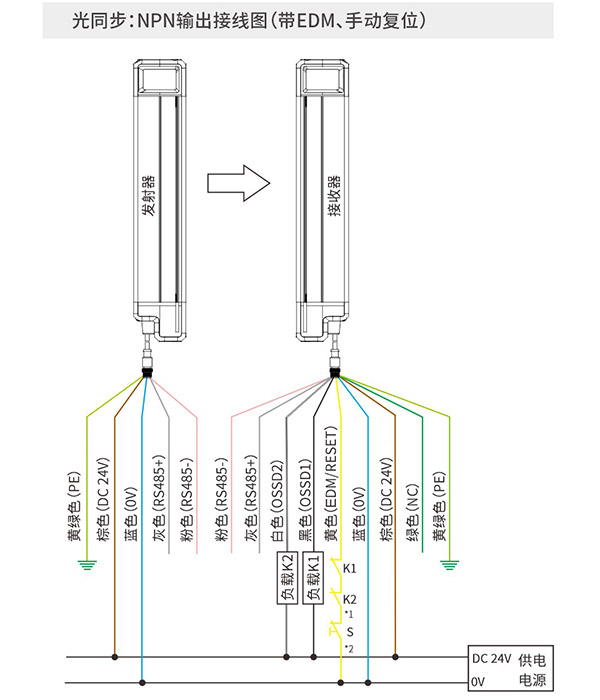

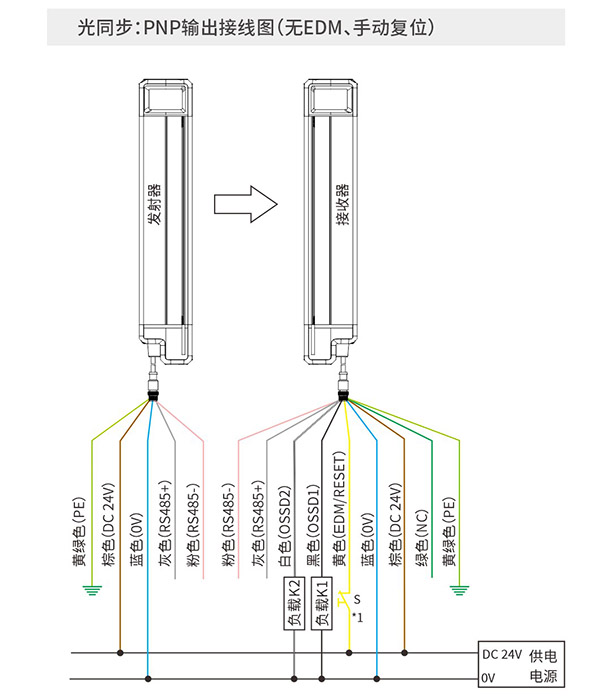

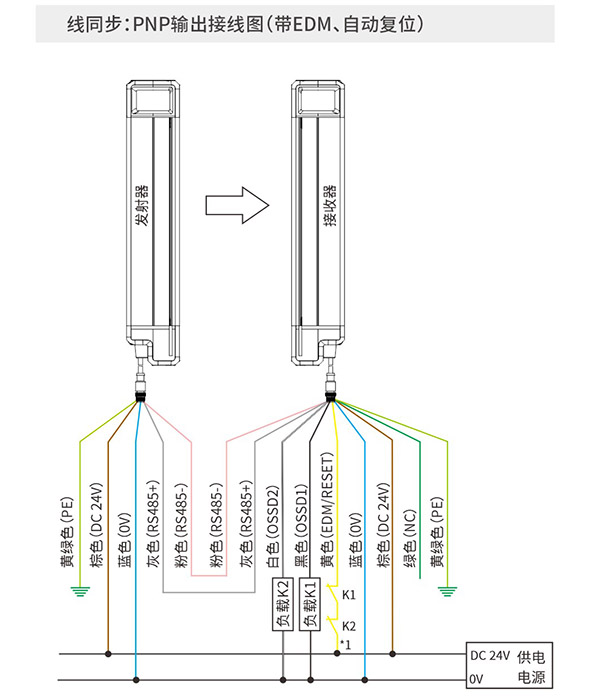

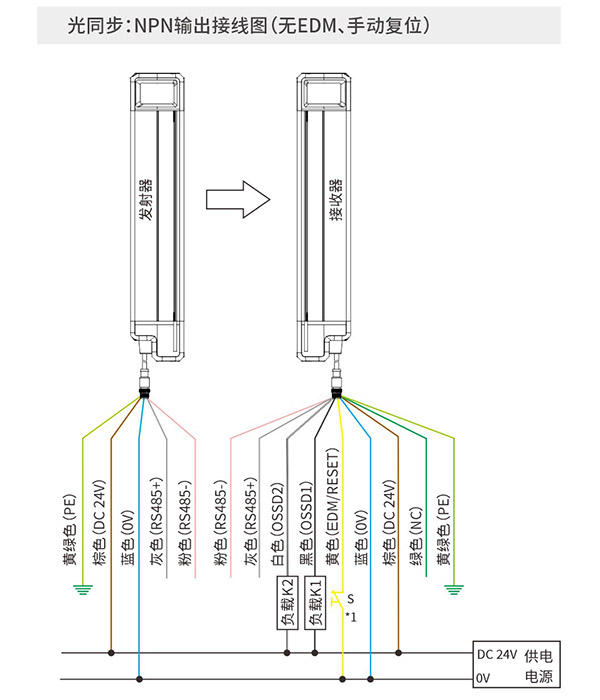

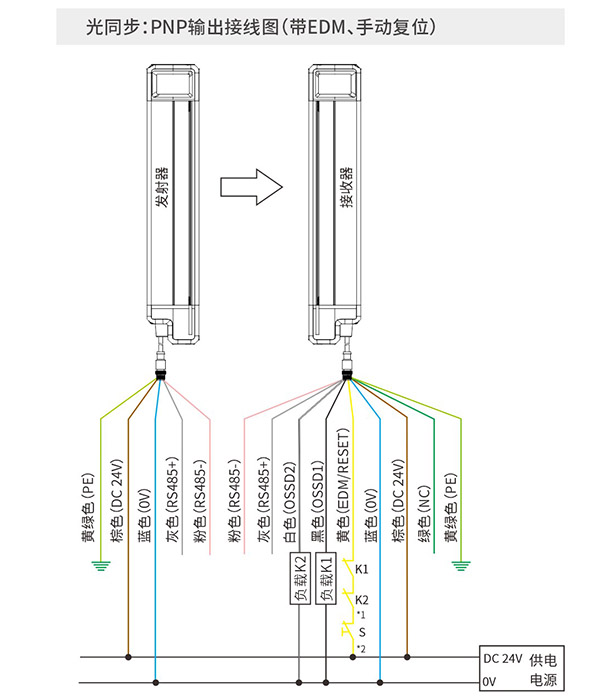

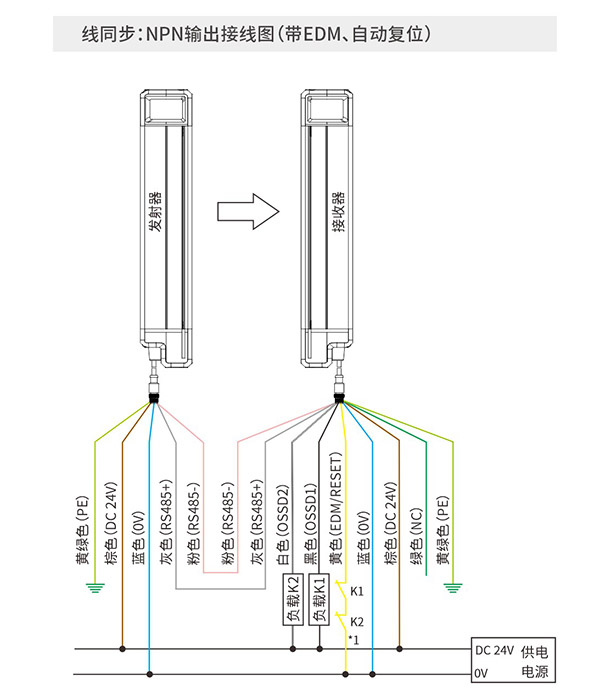

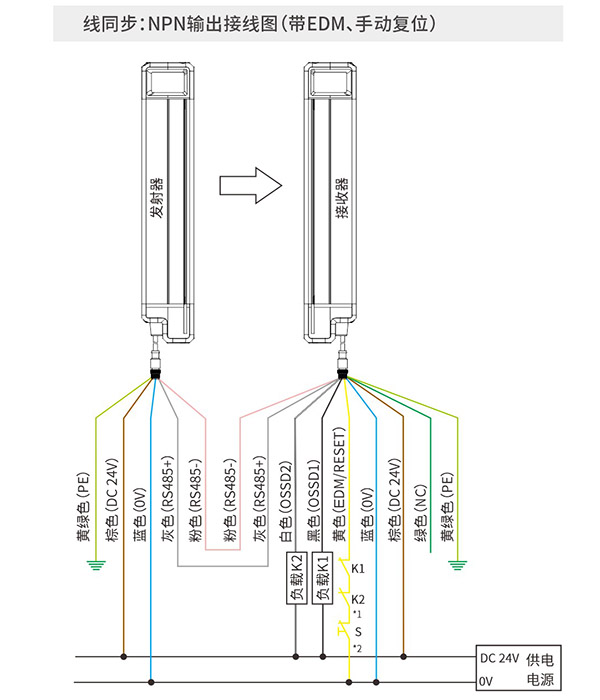

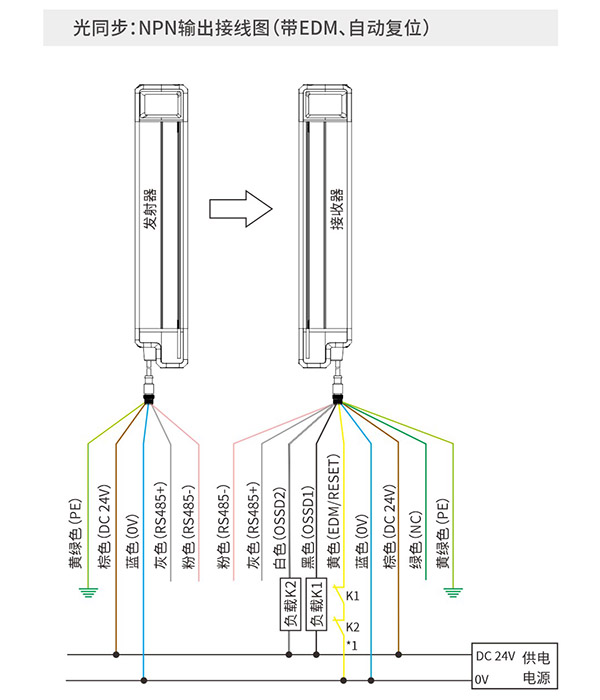

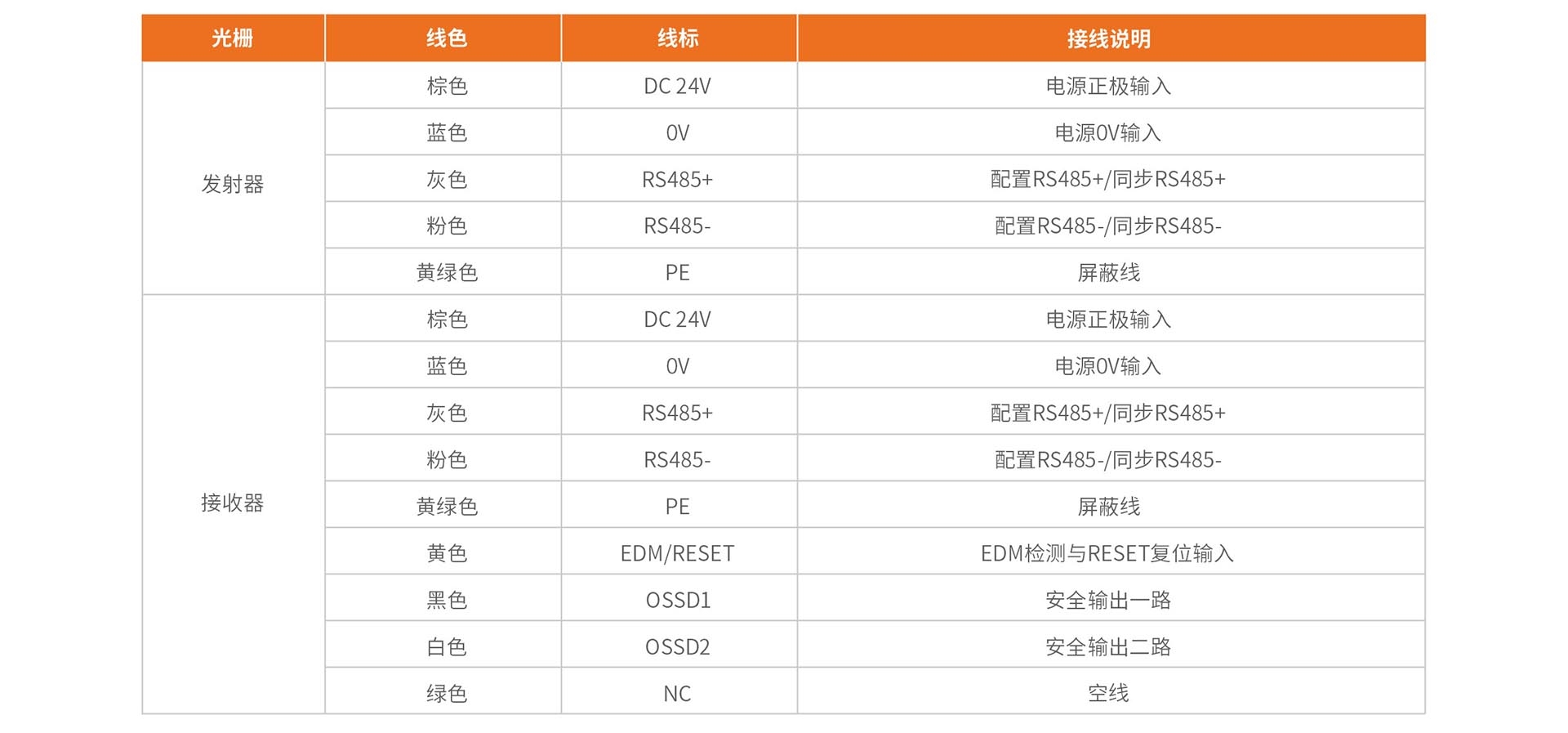

| 光栅 | 线色 | 线标 | 接线说明 |
| 发射器 | 棕色 | DC 24V | 电源正极输⼊ |
| 蓝色 | 0V | 电源0V输⼊ | |
| 灰色 | RS485+ | 配置RS485+/同步RS485+ | |
| 粉色 | RS485- | 配置RS485-/同步RS485 | |
| 黄绿色 | PE | 屏蔽线 | |
| 接收器 | 棕色 | DC 24V | 电源正极输⼊ |
| 蓝色 | 0V | 电源0V输⼊ | |
| 灰色 | RS485+ | 配置RS485+/同步RS485+ | |
| 粉色 | RS485- | 配置RS485-/同步RS485 | |
| 黄绿色 | PE | 屏蔽线 | |
| 黄色 | EDM/RESET | EDM检测与RESET复位输⼊ | |
| 黑色 | OSSD1 | 安全输出⼀路 | |
| 白色 | OSSD2 | 安全输出二路 | |
| 绿色 | NC | 空线 |
