ESM系列测量光幕

专用于物体尺寸、轮廓、体积测量，精度最高2.5mm，强抗伺服干扰，数码管显示状态，支持上位机屏蔽灯珠，安装灵活。

产品特点

毫米级精度测轮廓体积

检测精度

最小检测精度可达2.5mm，满足高精度尺寸测量需求
对射距离

2.5mm间距对射距离可达3m以上，5mm、10mm间距对射距离可达5m以上
数据输出

支持输出光点状态、边缘速度信息等多种数据，便于系统分析处理
配置方式

支持通过上位机修改通信参数、输出数据、屏蔽灯状态等参数，支持恢复出厂设置，采用标准Modbus-RTU协议
运行状态显示

采用数码管及指示灯直观显示光幕工作状态，便于现场诊断
结构尺寸与安装

截面尺寸仅32×30mm，体积小巧，多种安装支架可选，适配多样安装环境

型号说明

光幕型号说明（例如：ESM-1610NL-3）

产品系列

光束数量

光轴间距

接口选择

安装支架

对射距离

ESM

16、24、32...

2.5mm、5mm、10mm

N：2路NPN输出

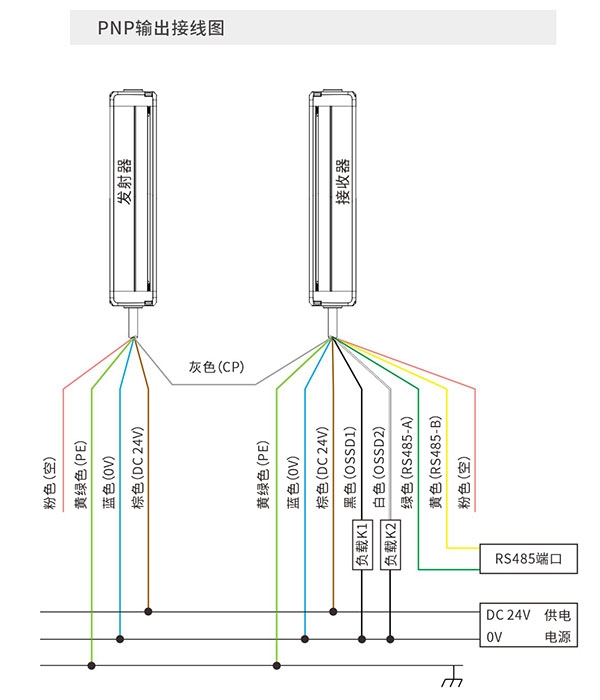

P：2路PNP输出

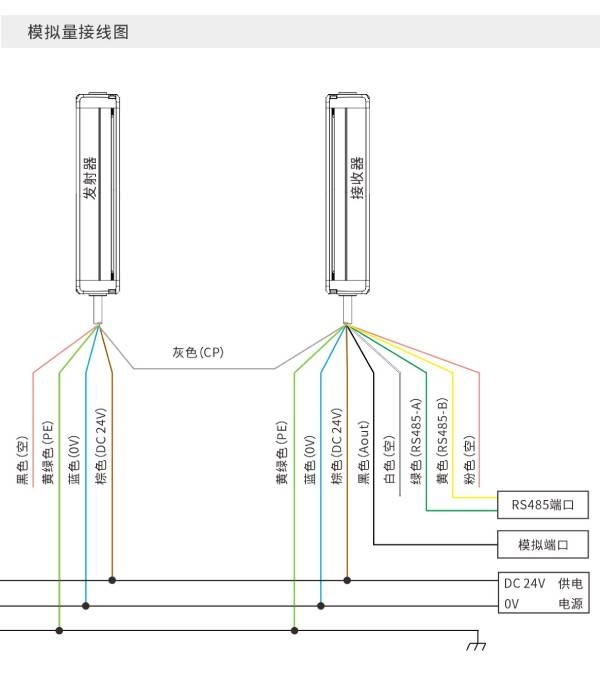

U1：0~5V模拟量电压输出

U2：0~10V模拟量电压输出

I：4~20mA模拟量电流输出

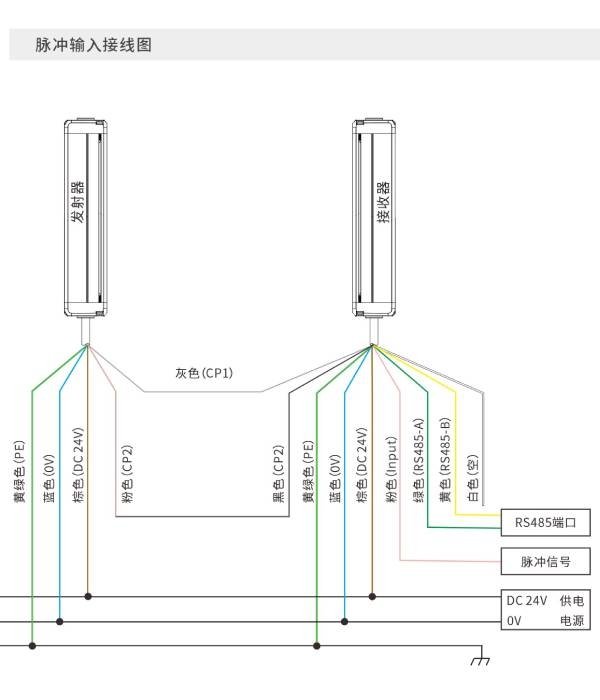

PP：1路P型脉冲输⼊

L：L型安装支架

Q4：Q4型安装支架

1：0.1~1m

3：0.1~3m

5：0.1~5m

（注：有反光情况需特殊备注）

ESM系列测量光幕
技术参数

工作电源	DC 12~30V
功率	<5W
检测精度	2.5mm、5mm、10mm
光轴数量	2.5mm间距：32、64……640 5mm间距：16、24……640 10mm间距：16、24……400
检测范围	检测范围H =（N-1）*光轴间距（N为光轴数量）
发射光源	940nm
扫描时间	扫描时间 =105us*N + 600us（N为光轴数量）
输出⽅式（OSSD）	PNP晶体管输出，负载电流≤200mA，残余电压≤2V（因电缆延⻓导致的电压降除外），漏电流≤1mA
输出⽅式（OSSD）	NPN晶体管输出，负载电流≤200mA，残余电压≤2V（因电缆延⻓导致的电压降除外），漏电流≤1mA
辅助输出(AUX)	开漏输出，负载电流≤100mA，具备过电流保护功能
电路防护	电源过压保护、反极性保护、输出过流保护、输出短路保护
对射距离	0.1~5m
抗光⼲扰	10000Lux（⼊射⻆I >2.5°）
光栅形式	对射式
同步方式	线同步/光同步（由⽤⼾接线⽅式⾃动配置）
外壳材质	铝合金
外壳防护等级	IP65
截面尺寸	30*28mm
抗振动能力	5~150Hz，3.5mm/1G， X、Y、Z 各⽅向10次
抗冲击能力	15G，6ms脉冲，X、Y、Z各⽅向100次，共计600次
工作环境温度	-10~55℃（⽆凝结）
储存环境温度	-30~70℃（⽆凝结）
工作环境湿度	温度20℃时，空⽓相对湿度<85%
T_M（持续运⾏时间）	20年（ISO 13849-1）

登陆会员查看

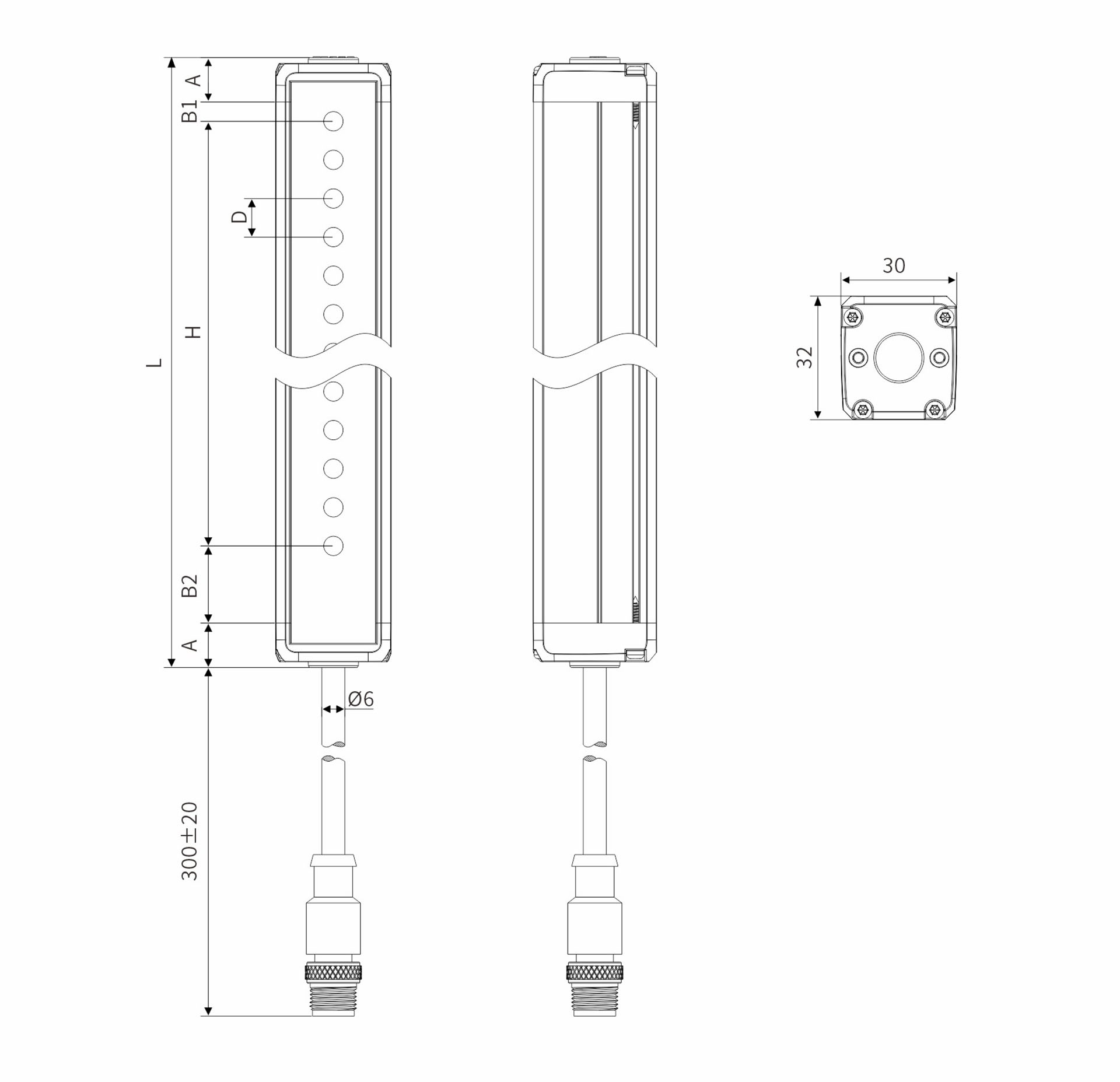

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

A：上下端盖

B1：上盲点

B2：下盲点

D：光轴间距

H：检测范围

L：光幕总⾼度

端盖⾼度A=11.5mm

当光轴间距D=2.5mm时：上盲区B1=1.25mm，下盲区B2=16.25mm

当光轴间距D=5mm时：上盲区B1=2.5mm，下盲区B2=17.5mm

当光轴间距D=10mm时：上盲区B1=5mm，下盲区B2=20mm

H为光幕检测⾼度：H=（光轴数量-1）*光轴间距

L为光幕总⾼度：L=端盖⾼度*2+上下盲点+检测⾼度
