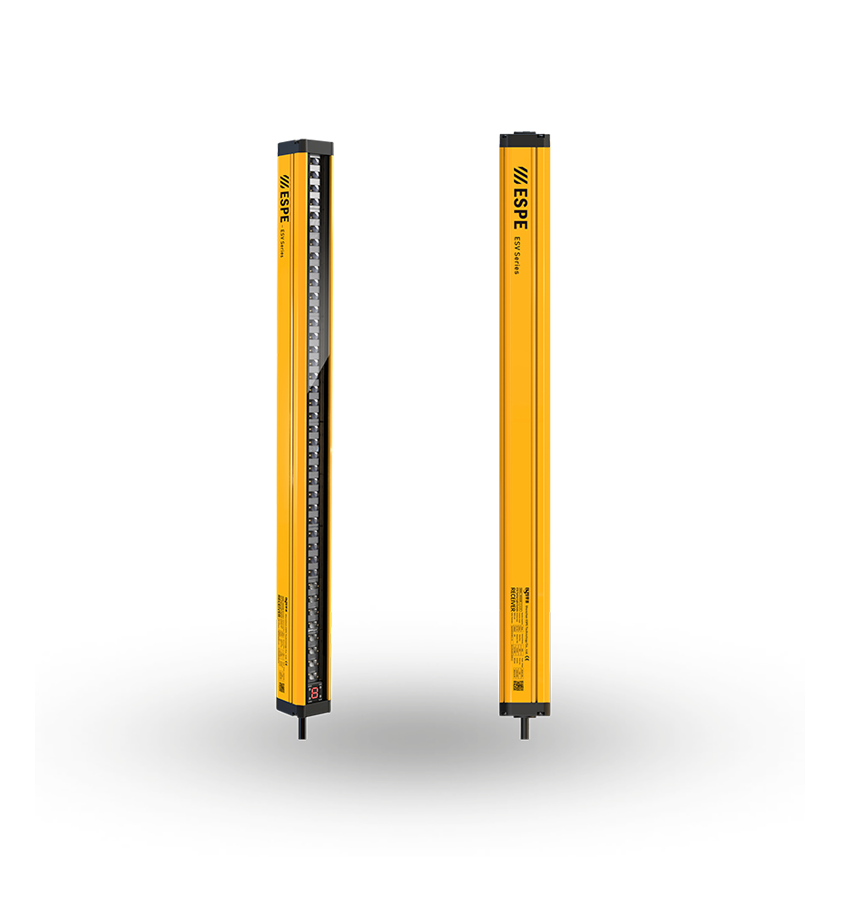

光栅型号说明（例如：ESV1620NEL1-3）
| 产品系列 | 光轴数量 | 光轴间距 | 输出方式 | 功能选择 | 安装支架 | 对射距离 |
| ESV | 16 | 20 | N | E | L1 | 3 |

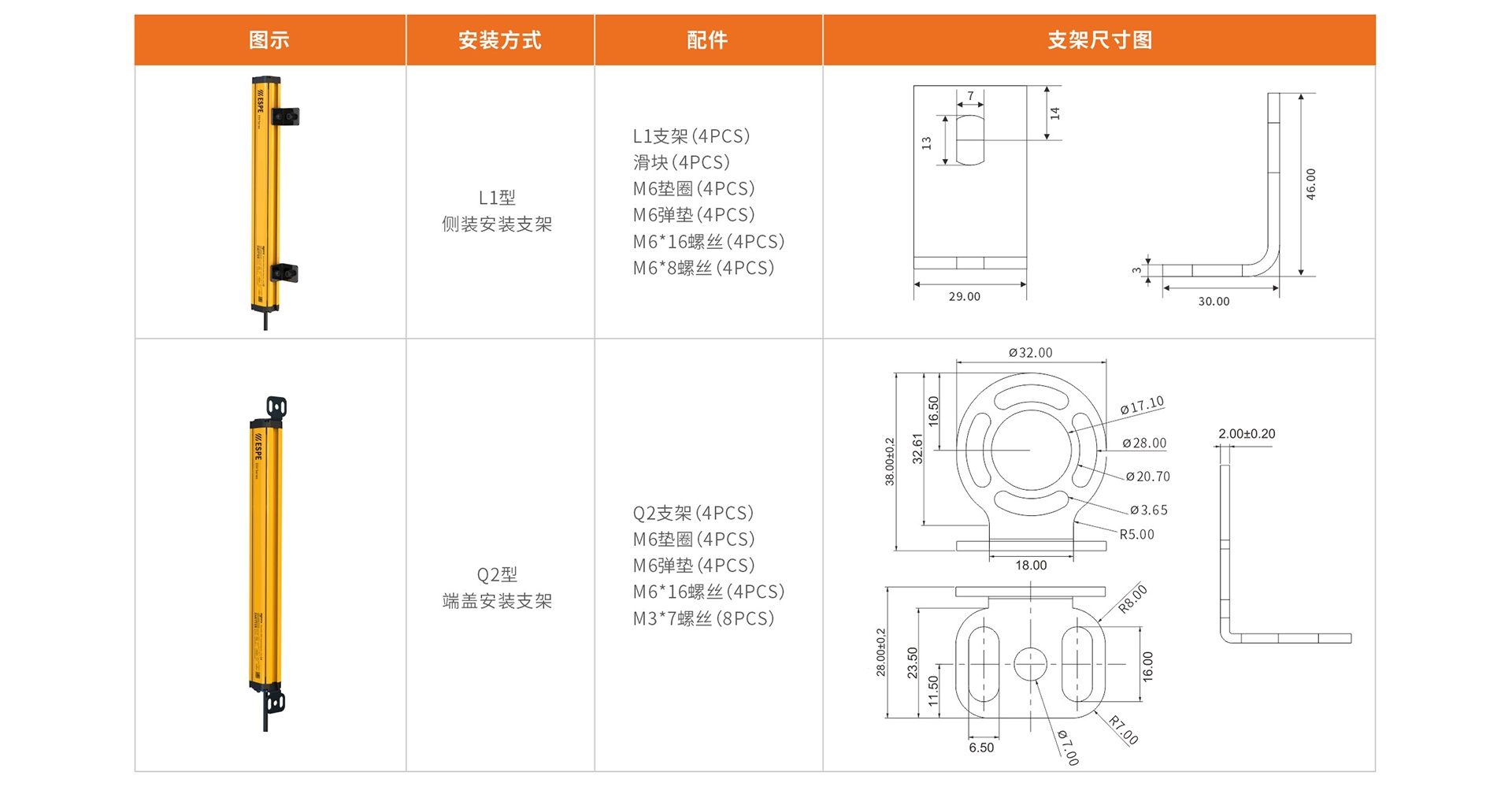

| 8、10、12... | 10mm、20mm | N: NPN*2、P: PNP*2 | 无：无EDM、自动复位 E：具备EDM功能 R：具备手动复位 A：具备EDM和手动复位 | L1:L1侧装支架 Q2:Q2端盖支架 | 3:0.1~3m |

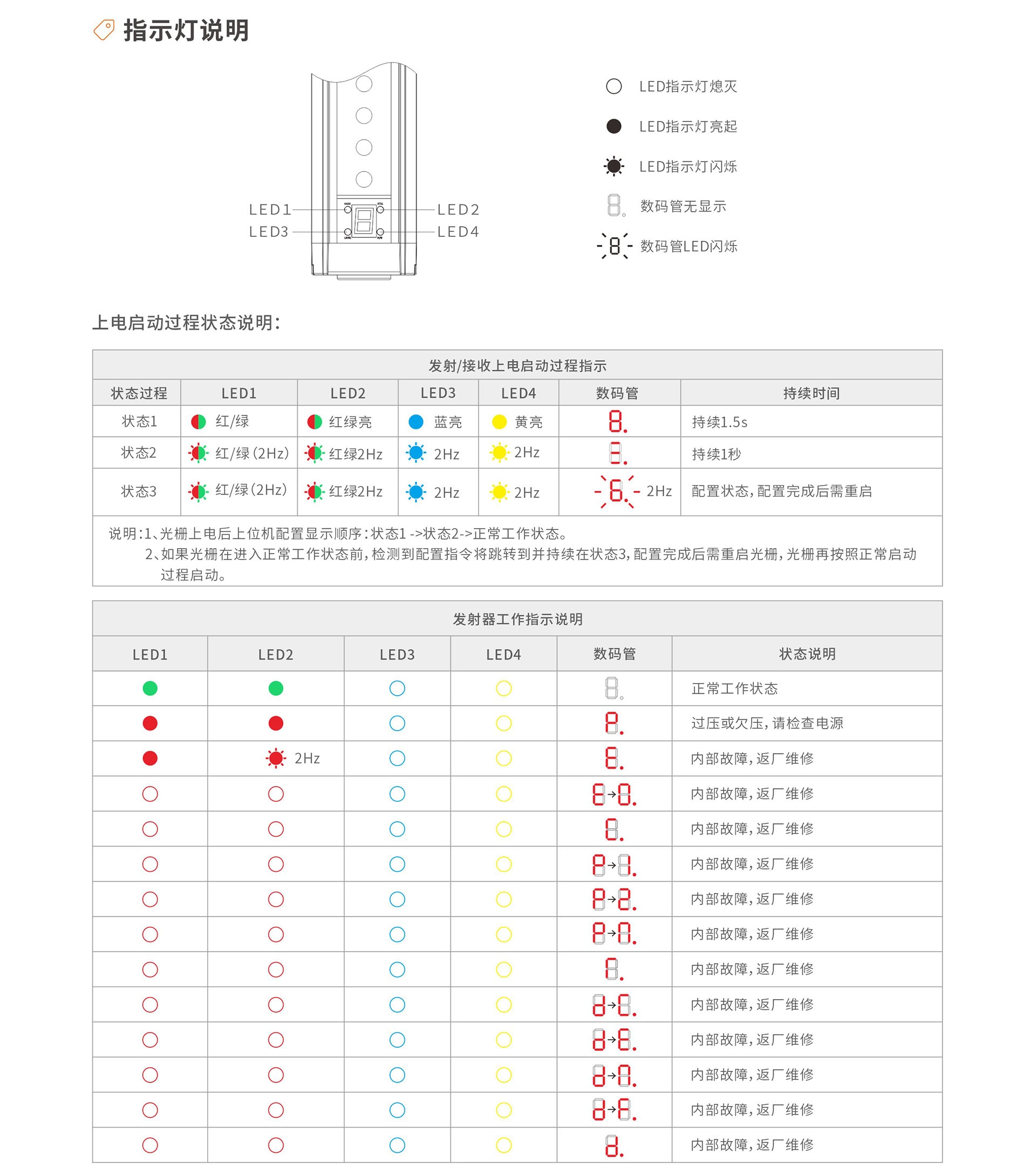

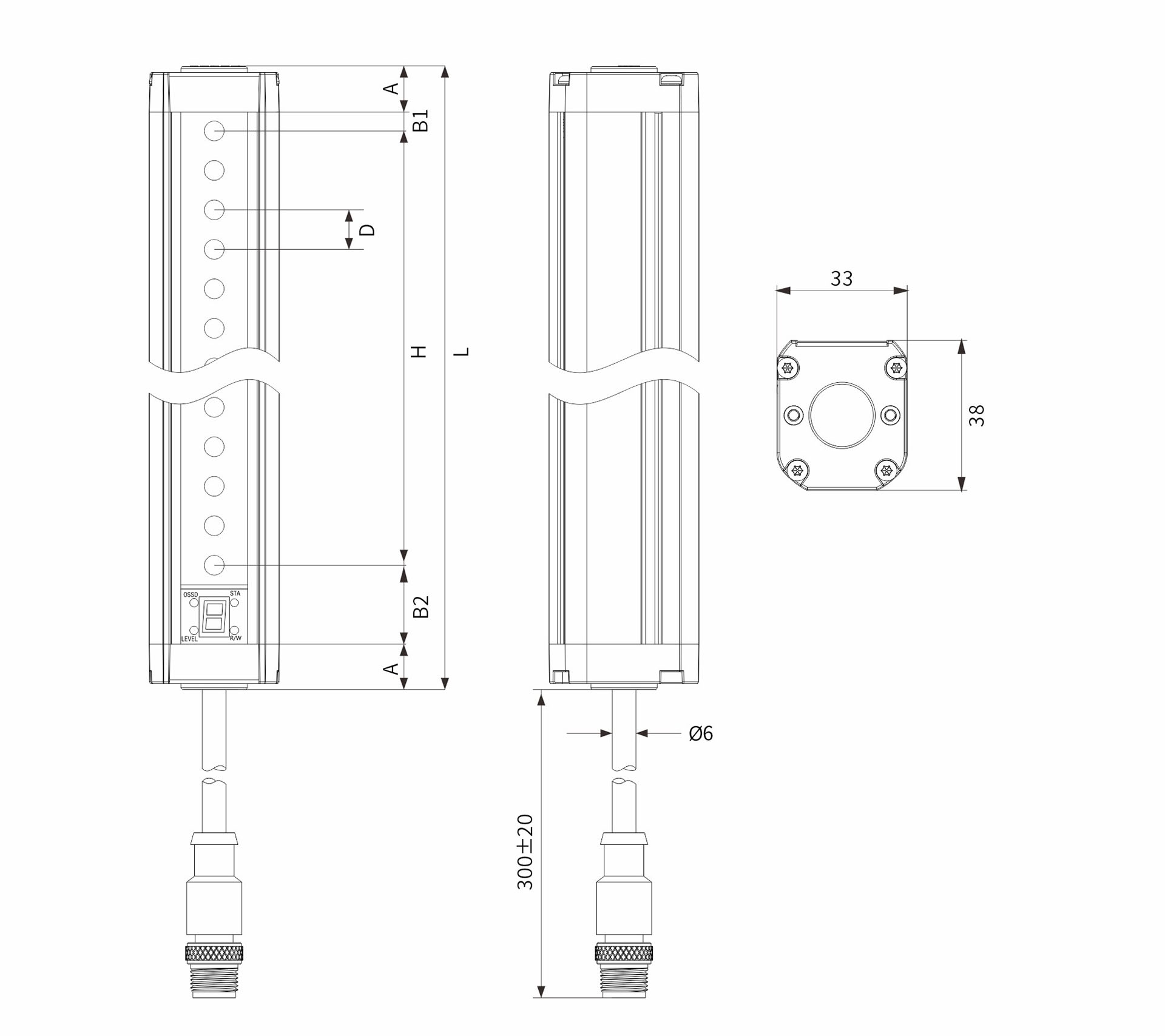

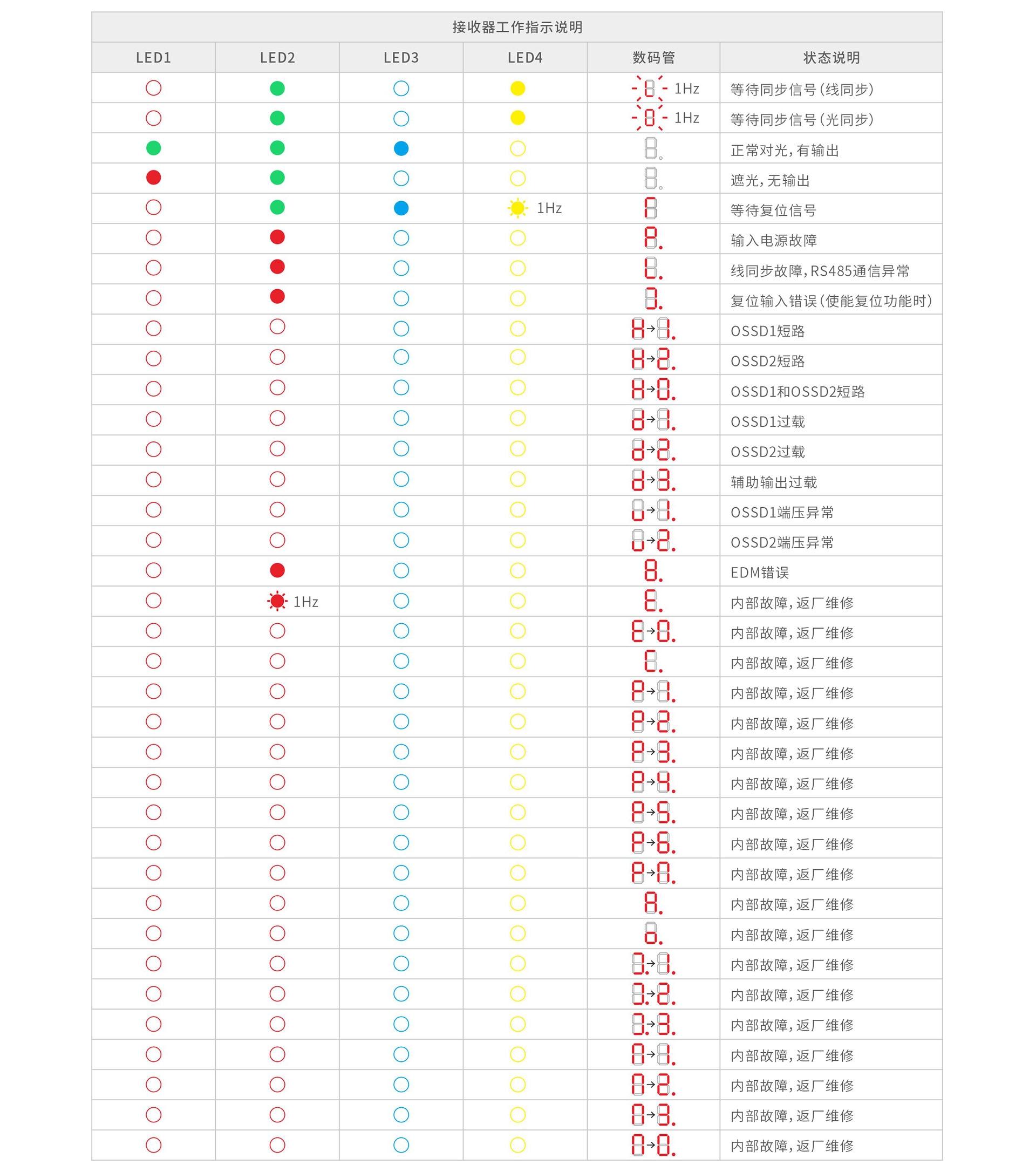

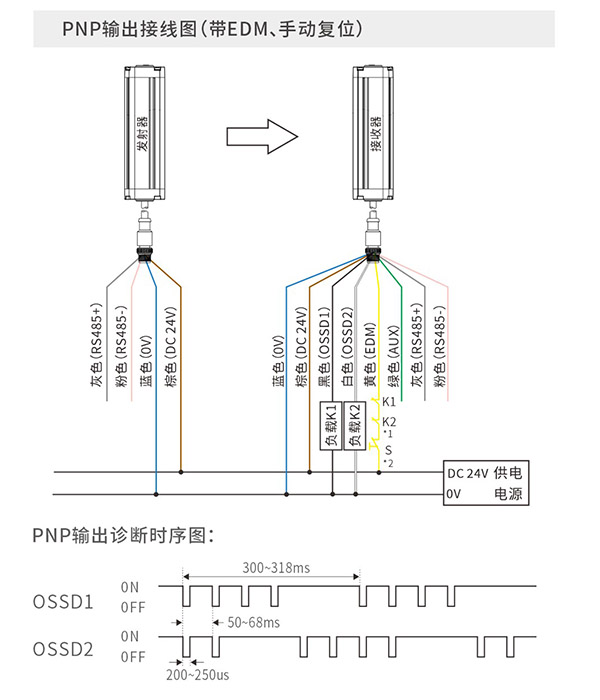

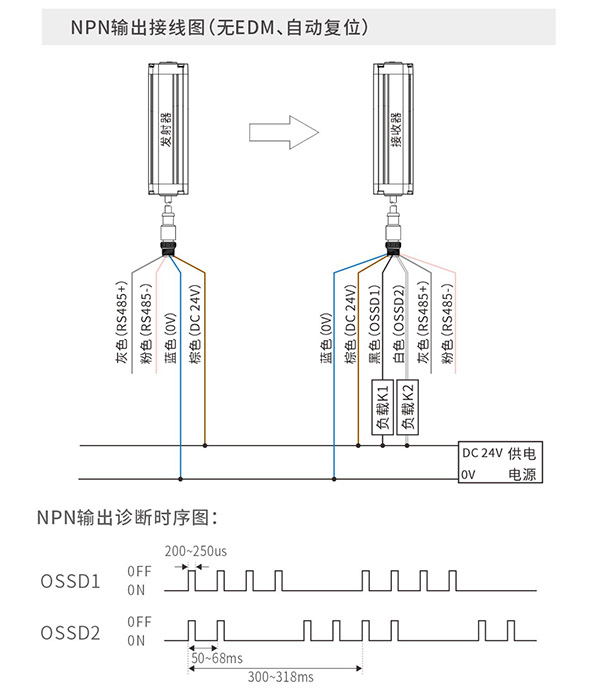

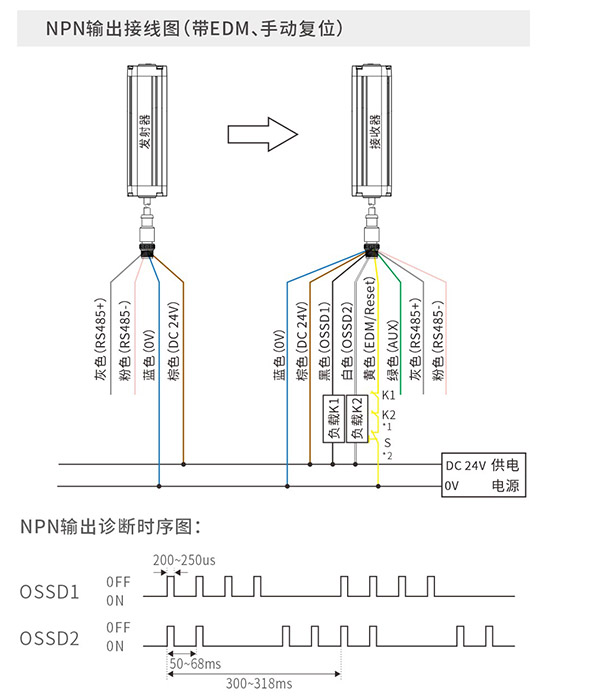

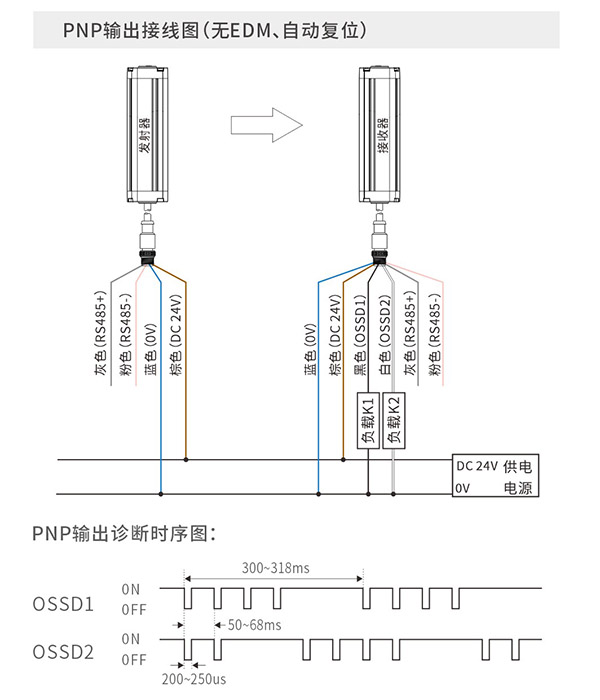

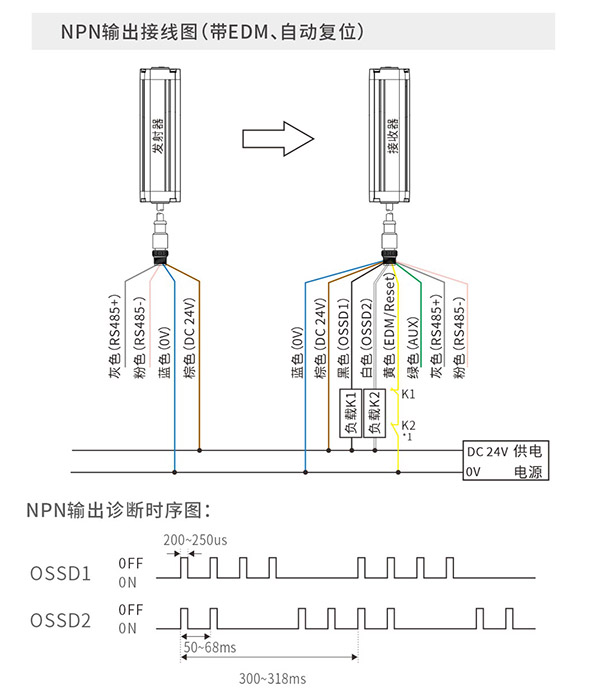

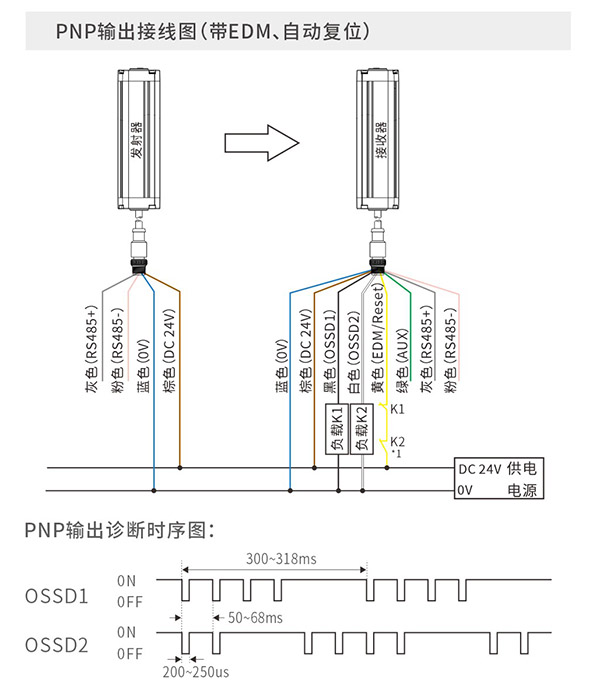

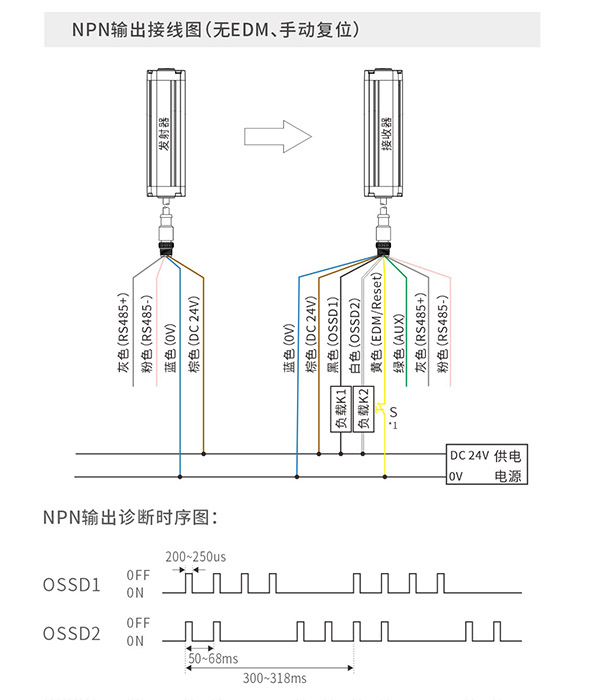

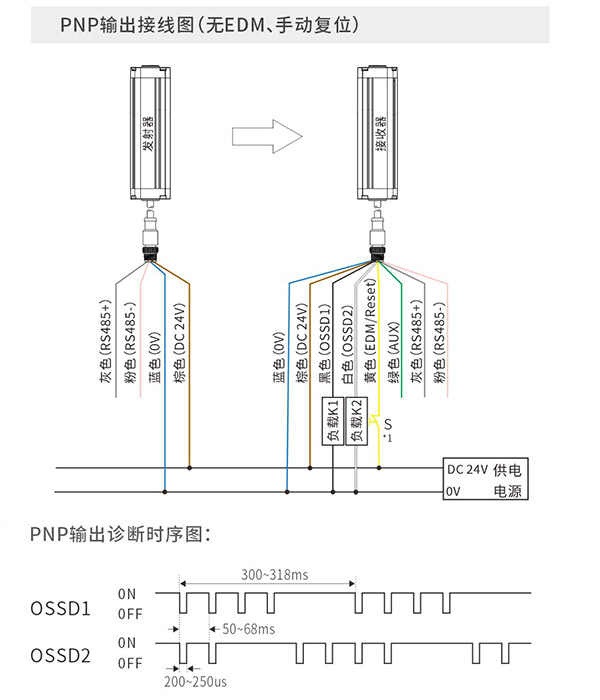

| 光栅 | 颜色 | 线标 | 功能 |
| 发射器 | 白色 | NC | --- |
| 棕色 | DC 24V | 电源正极输入 | |
| 绿色 | NC | --- | |
| 黄色 | NC | --- | |
| 灰色 | RS485+ | 配置RS485+/同步RS485+ | |
| 粉色 | RS485- | 配置RS485-/同步RS485- | |
| 蓝色 | 0V | 电源0V输入 | |
| 黑色 | NC | --- | |
| 接收器 | 白色 | NC | 安全输出通道2 |
| 棕色 | DC 24V | 电源正极输⼊ | |
| 绿色 | AUX | 辅助输出 | |
| 黄色 | EDM/RESET | 外部装置监控/复位输⼊ | |
| 灰色 | SYNC+ | 配置RS485+/同步RS485+ | |
| 粉色 | SYNC- | 配置RS485-/同步RS485- | |
| 蓝色 | 0V | 电源0V输入 | |
| 黑色 | OSSD1 | 安全输出通道1 |
