SSR21系列安全开关

RFID高安全编码可选，冗余双输出防单路失效，支持多台级联，尺寸小巧，安装便捷，适用于各类安全防护门。

产品特点

RFID编码，冗余输出，支持级联，小巧易装

RFID编码技术

支持通用编码和唯一编码可选，安全性和防篡改能力强
独立冗余双输出

双回路输出，防止单路故障导致安全隐患
支持多台级联

可串联使用，灵活扩展，简化布线

型号说明

产品系列

配置类型

编码方式

输出⽅式

引线⽅式

SSR21

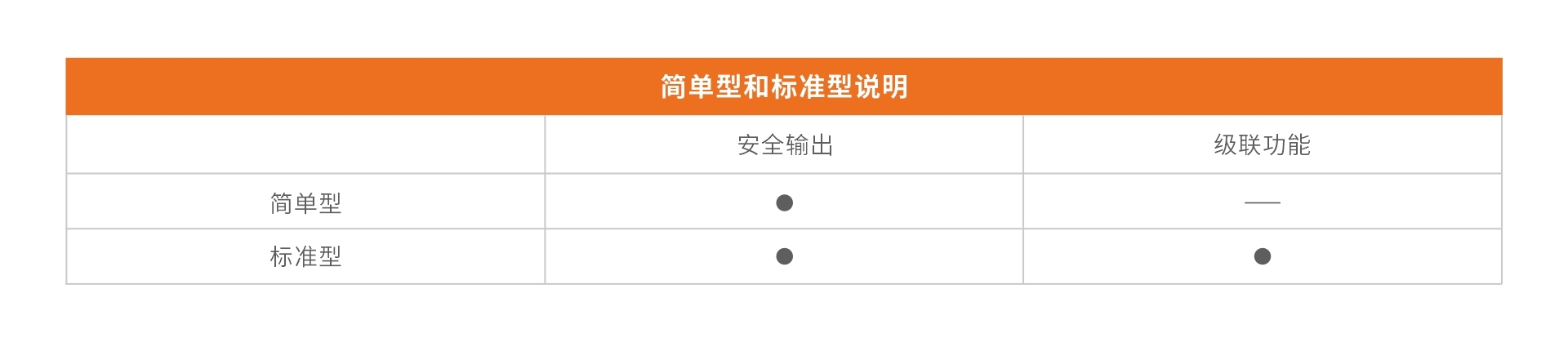

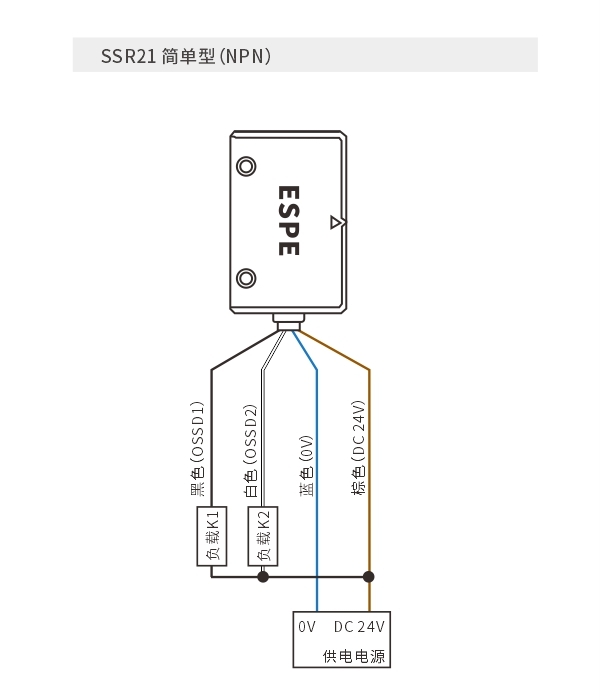

0：简单型

1：标准型

0：通⽤编码

1：唯⼀编码

N：NPN

P：PNP

1：1m

3：3m

5：5m

10：10m

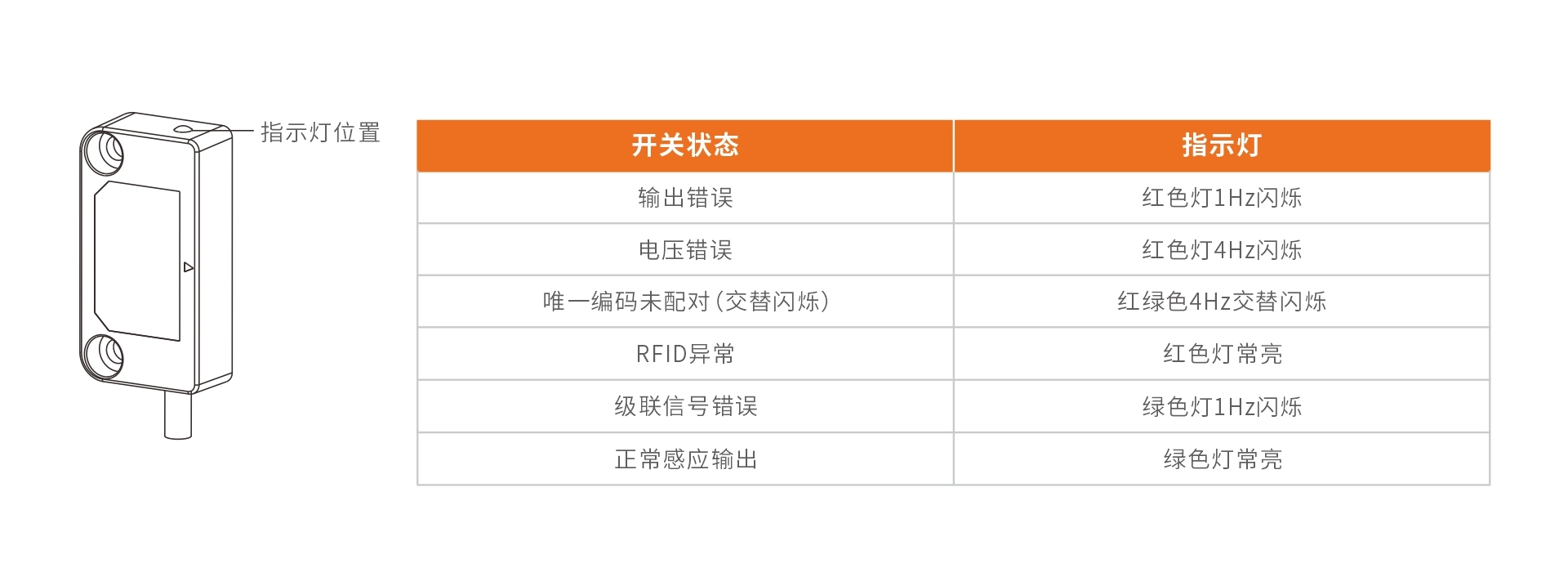

指示灯说明

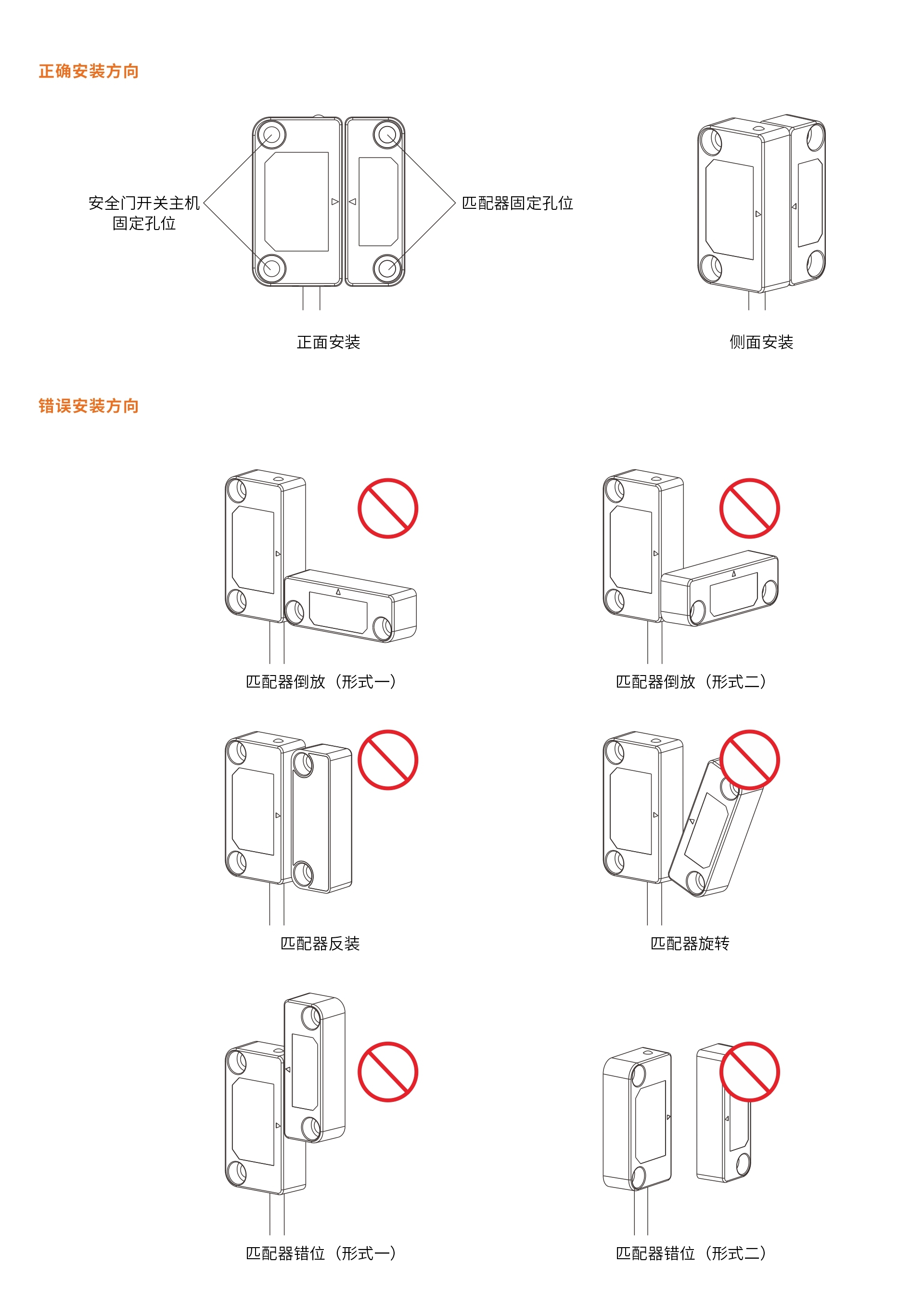

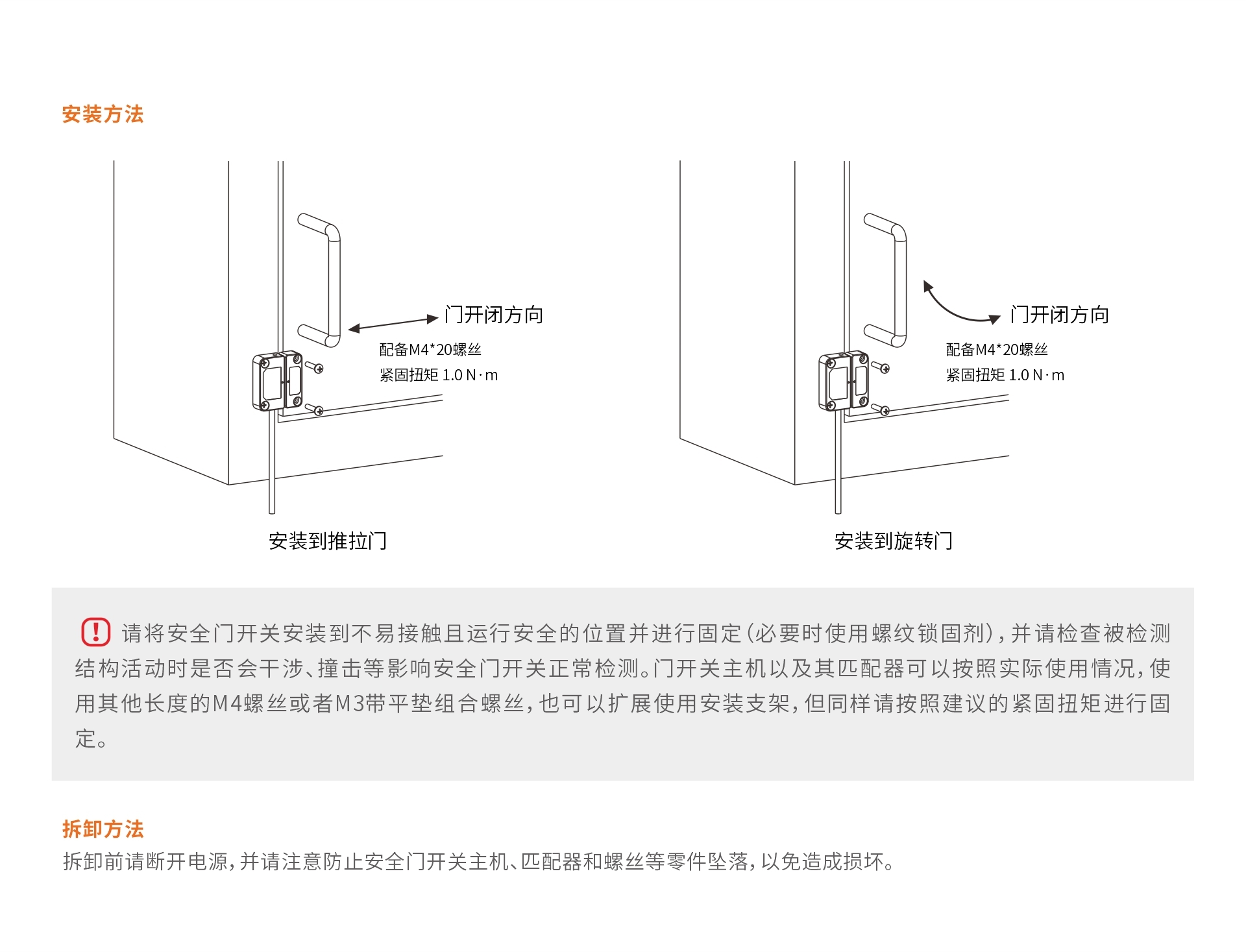

安装方法

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

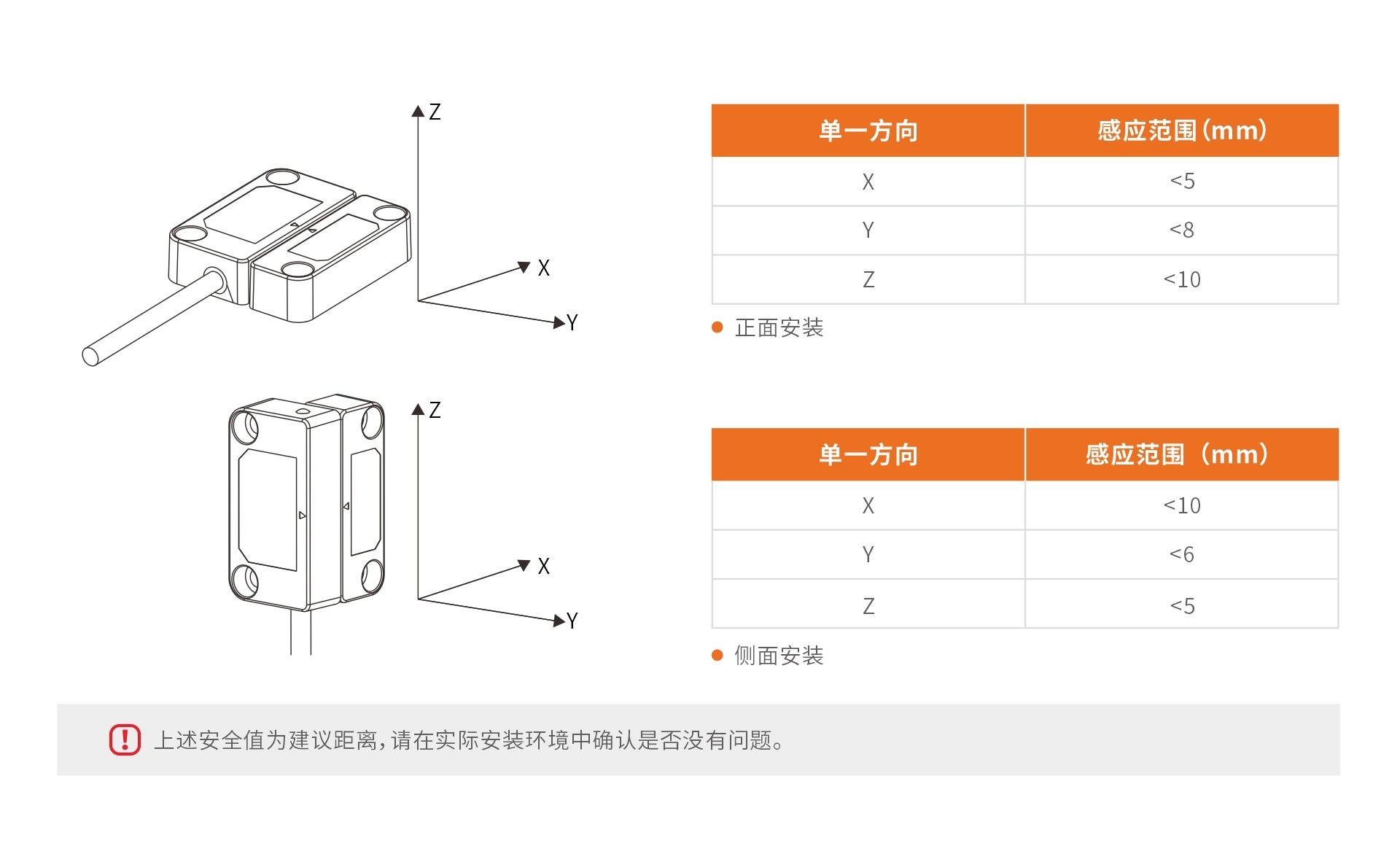

感应距离

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

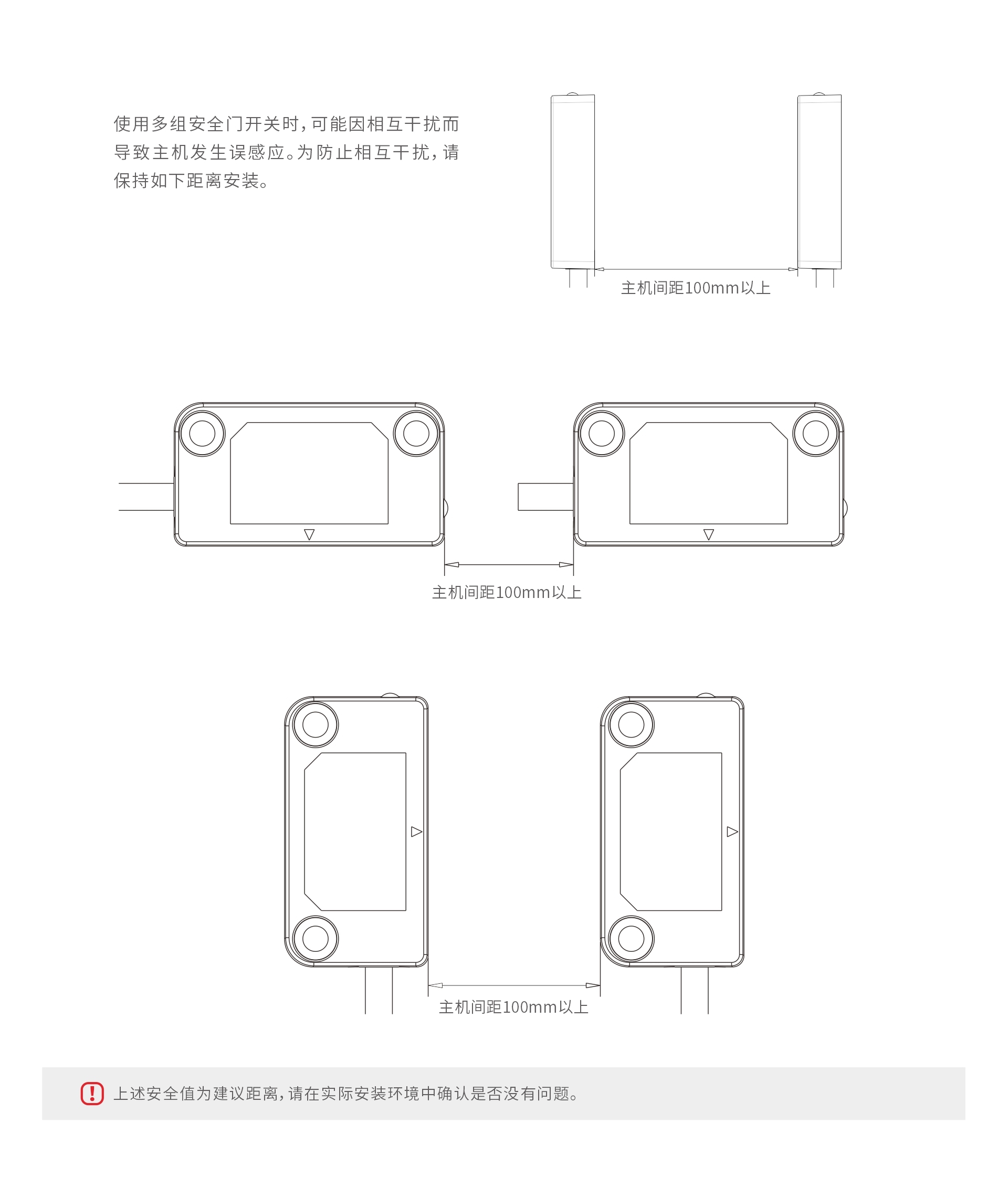

安装推荐距离


SSR21系列安全开关
技术参数

符合标准	ISO 13849-1（PL c）;IEC/EN 60947-5-3
⼯作电源	DC24V±15%
功率	<1W
响应时间	50ms
安全输出（OSSD）	PNP晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下 NPN晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下
操作频率	1Hz
防护电路	电源过压保护、反极性保护和输出过流保护
防护电路	通⽤编码、唯⼀编码
⼯作距离	⽔平:0~8mm导通、垂直:0~5mm导通
外壳防护等级	IP65
外壳材质	PC
尺⼨	主机48.52612mm，匹配器48.517.512mm
抗振动能⼒	频率10~55Hz，振幅0.35±0.05mm，X、Y及Z⽅向各20次
⼯作环境温度	-10~55℃（⽆凝结）
储存环境温度	-30~70℃（⽆凝结）
⼯作环境湿度	温度20℃时，空⽓相对湿度<85%

登陆会员查看

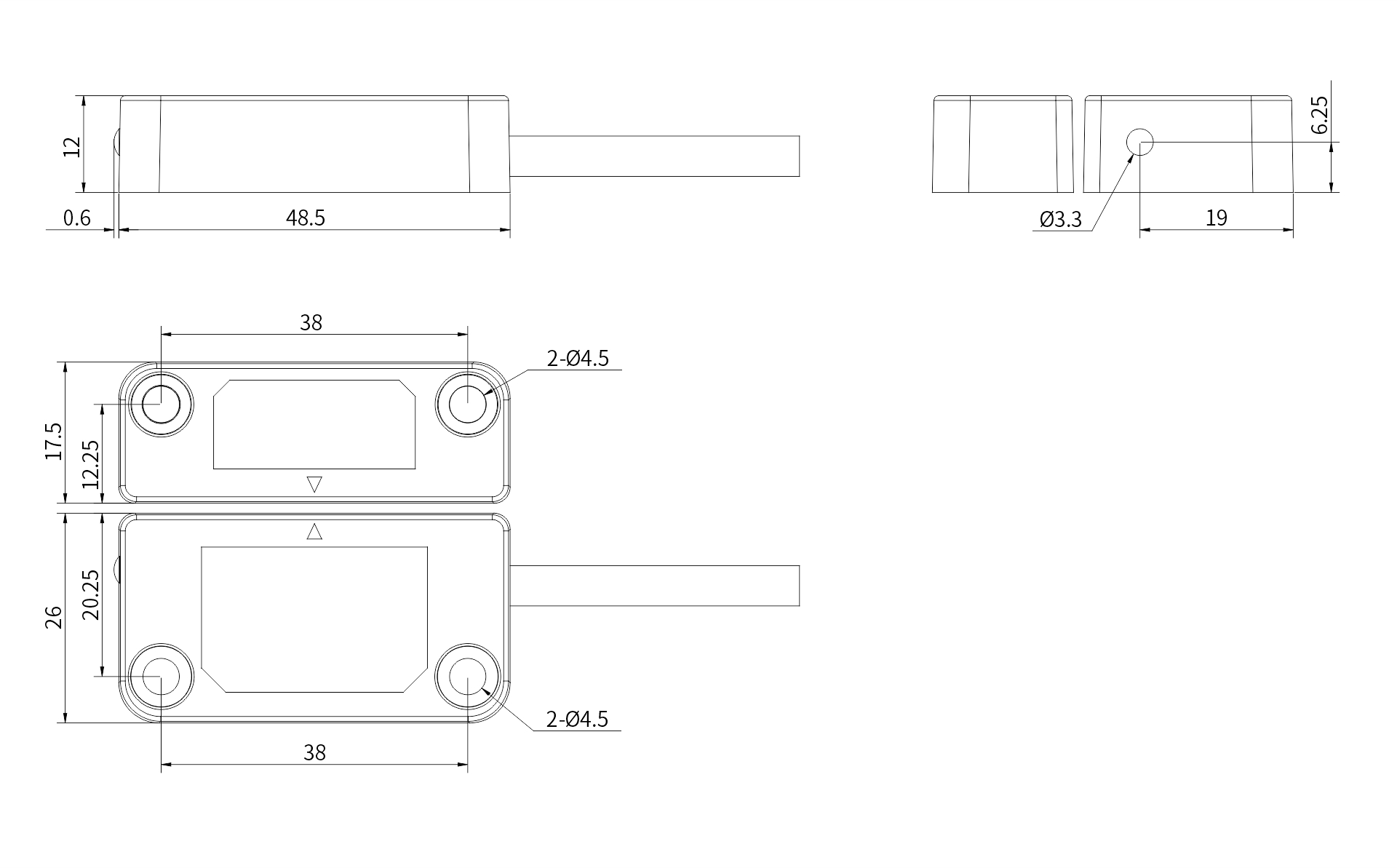

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

在线预览

资料下载

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

产品手册 CAD数据软件

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

产品手册

SSR21系列安全开关彩页

20260629

手册下载在线预览

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

光轴间距

全部

1mm

2.5mm

5mm

10mm

20mm

40mm

80mm

160mm

320mm

对射距离

全部

0.5m

2.5m

10m

12m

15m

16m

20m

30m

42m

60m

解锁方式

全部

背部解锁

头部解锁

钥匙方向

全部

左开

右开

安装支架

全部

L型侧装安装支架

L型安装支架

L1型侧装安装支架

L2型上下安装支架

L7型上下固定侧装安装支架

LD型上下安装支架

LD1型上下旋转支架

LD2型上下旋转支架

Q1型上下安装支架

Q2型端盖安装支架

Q3型上下安装支架

Q4型安装支架

H1型上下安装支架

H4型上下安装支架

JZ型减震安装支架

P3型旋转安装支架

N型铝旋臂安装支架

J型加固安装支架

自带孔位

CRH-201-1000(外罩), CRH-304-1000(外罩)

CRH-201-1650(外罩), CRH-304-1650(外罩)

A型可调底座

B型可调底座

输出方式

全部

NPN

PNP

CAD数据

EFA0540

2026.07.11

数据下载
CAD数据

EFA0640

2026.07.11

数据下载
CAD数据

EFA0740

2026.07.11

数据下载
CAD数据

EFA0940

2026.07.11

数据下载
CAD数据

EFA1020

2026.07.11

数据下载
CAD数据

EFA1220

2026.07.11

数据下载
CAD数据

EFA1420

2026.07.11

数据下载
CAD数据

EFA1620

2026.07.11

数据下载
CAD数据

EFA0440

2026.07.11

数据下载

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

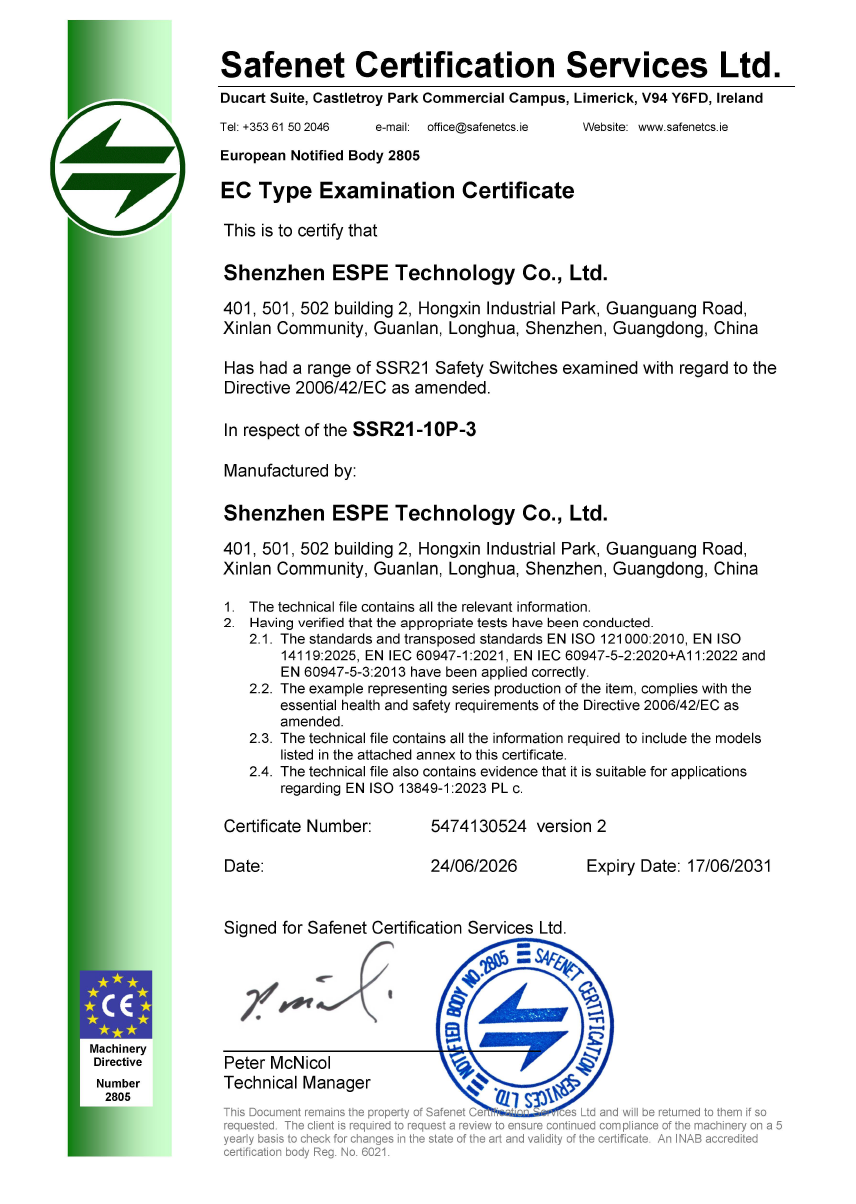

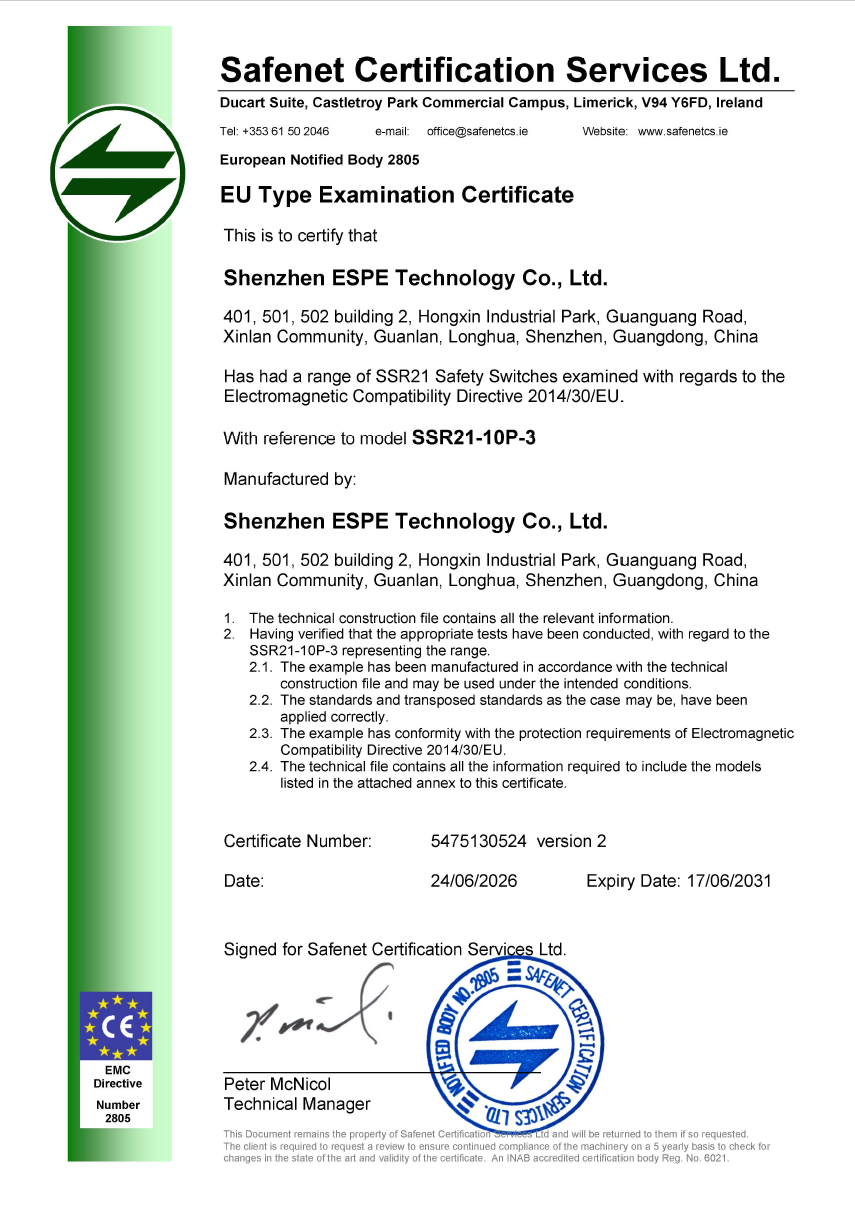

产品证书
