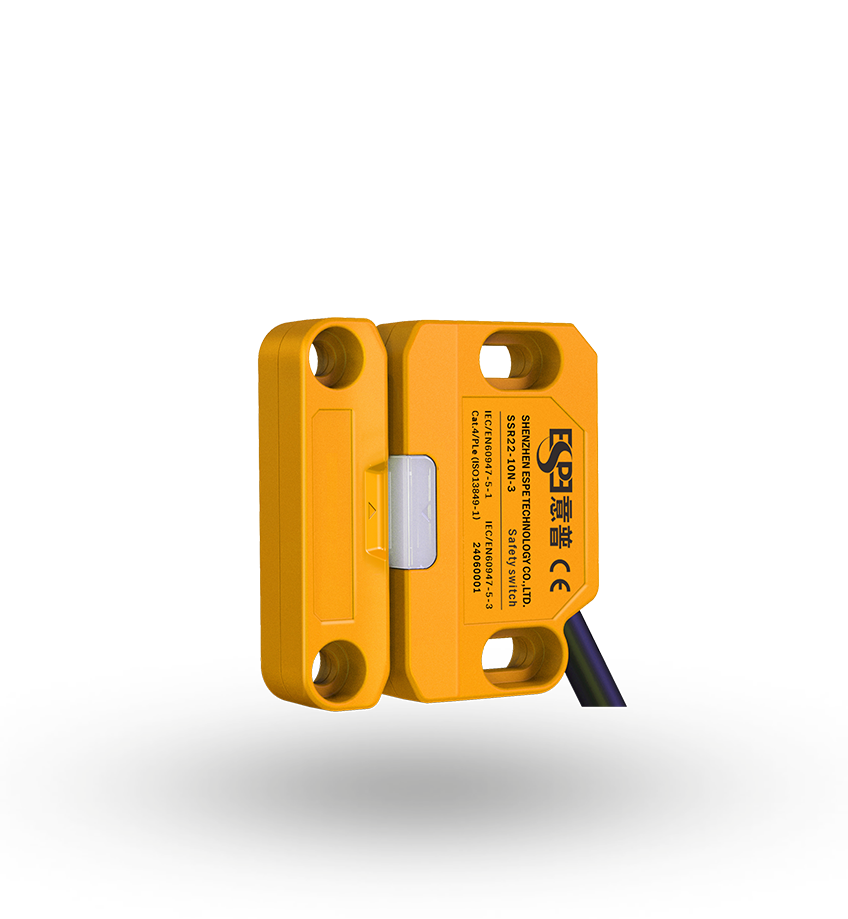

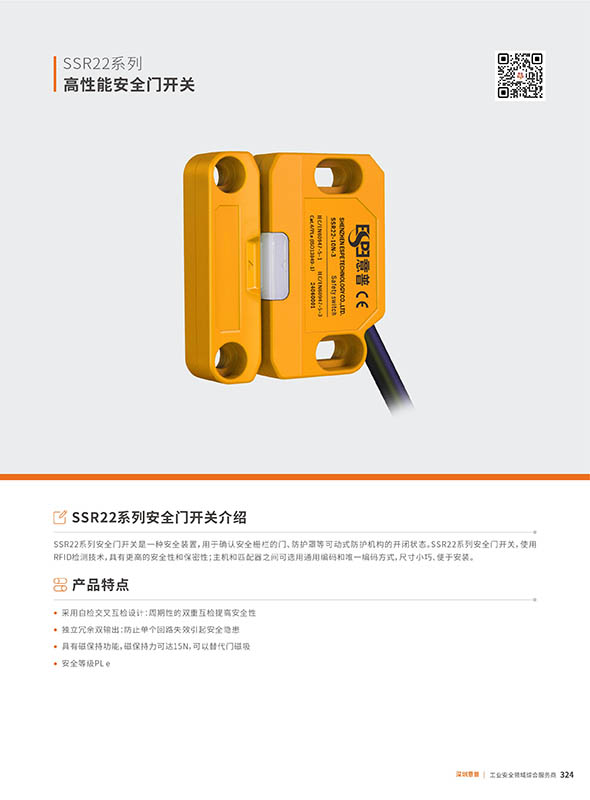

SSR22系列高性能安全开关

首页安全产品安全联锁装置 SSR22系列高性能安全开关

SSR22系列高性能安全开关

RFID高安全编码可选，自检互检冗余双输出，磁保持力15N替代门磁吸，尺寸小巧安装便捷，安全等级PLe。

产品特点

RFID编码，冗余输出，磁保持力15N，PLe安全级

RFID检测技术

支持通用编码和唯一编码可选，安全性和保密性更高
自检交叉互检

周期性双重互检设计，提升系统安全性
独立冗余双输出

防止单个回路失效引发安全隐患
磁保持功能

磁保持力可达15N，可替代门磁吸，简化安装
高安全等级

安全等级达PLe（ISO 13849-1），满足最高安全要求
尺寸小巧

紧凑设计，便于安装于各类安全防护门

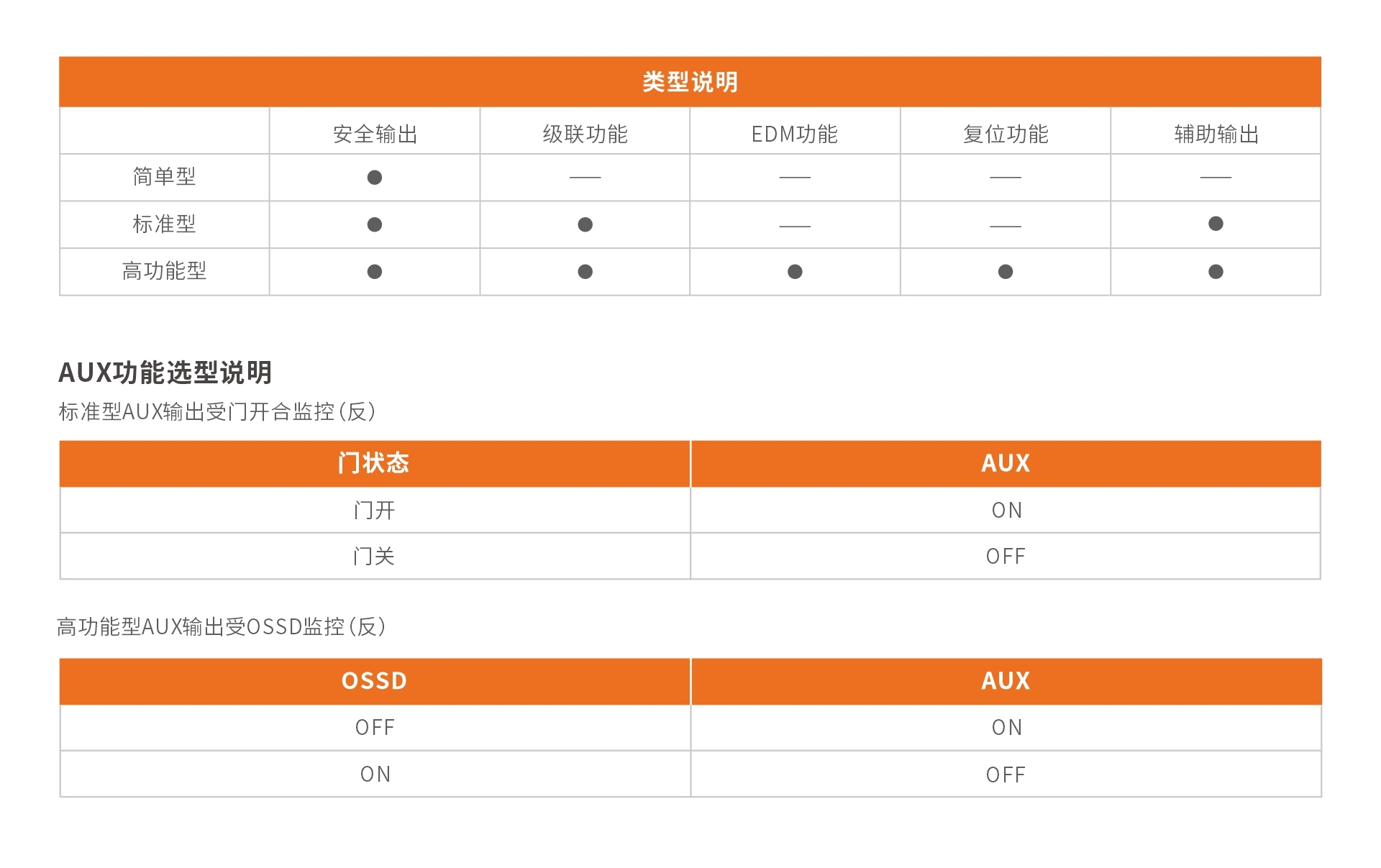

型号说明

产品系列

配置类型

编码方式

输出⽅式

引线⽅式

线缆⻓度

SSR22

0：简单型

1：标准型

2：⾼功能型

0：通⽤编码

1：唯⼀编码

N：NPN

P：PNP

C：M12插头

⽆：直接引线

1：1m

3：3m

5：5m

10：10

注：如需更⼤⼯作距离，可选不带磁保持⼒版本，具体详情请联系销售⼈员。

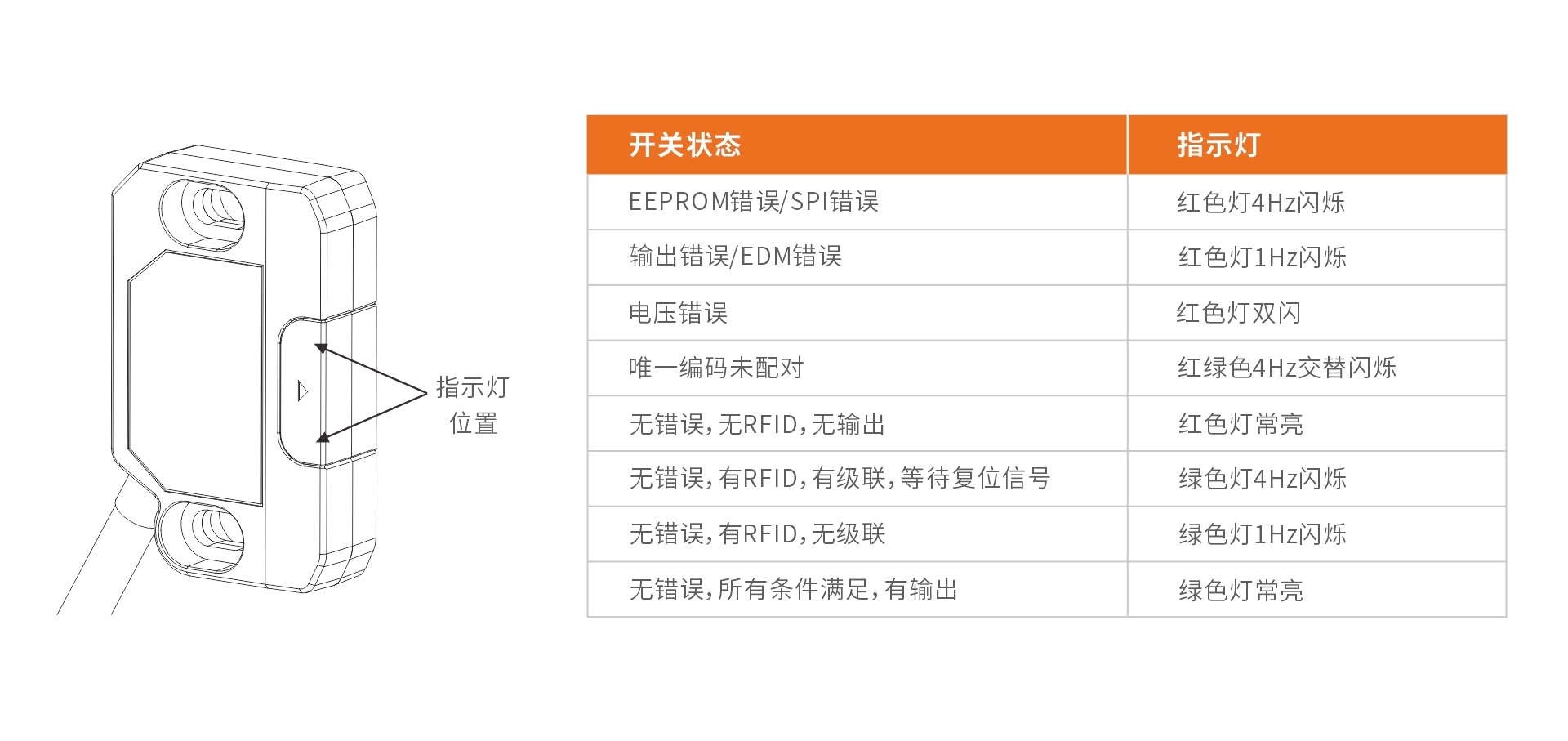

指示灯说明

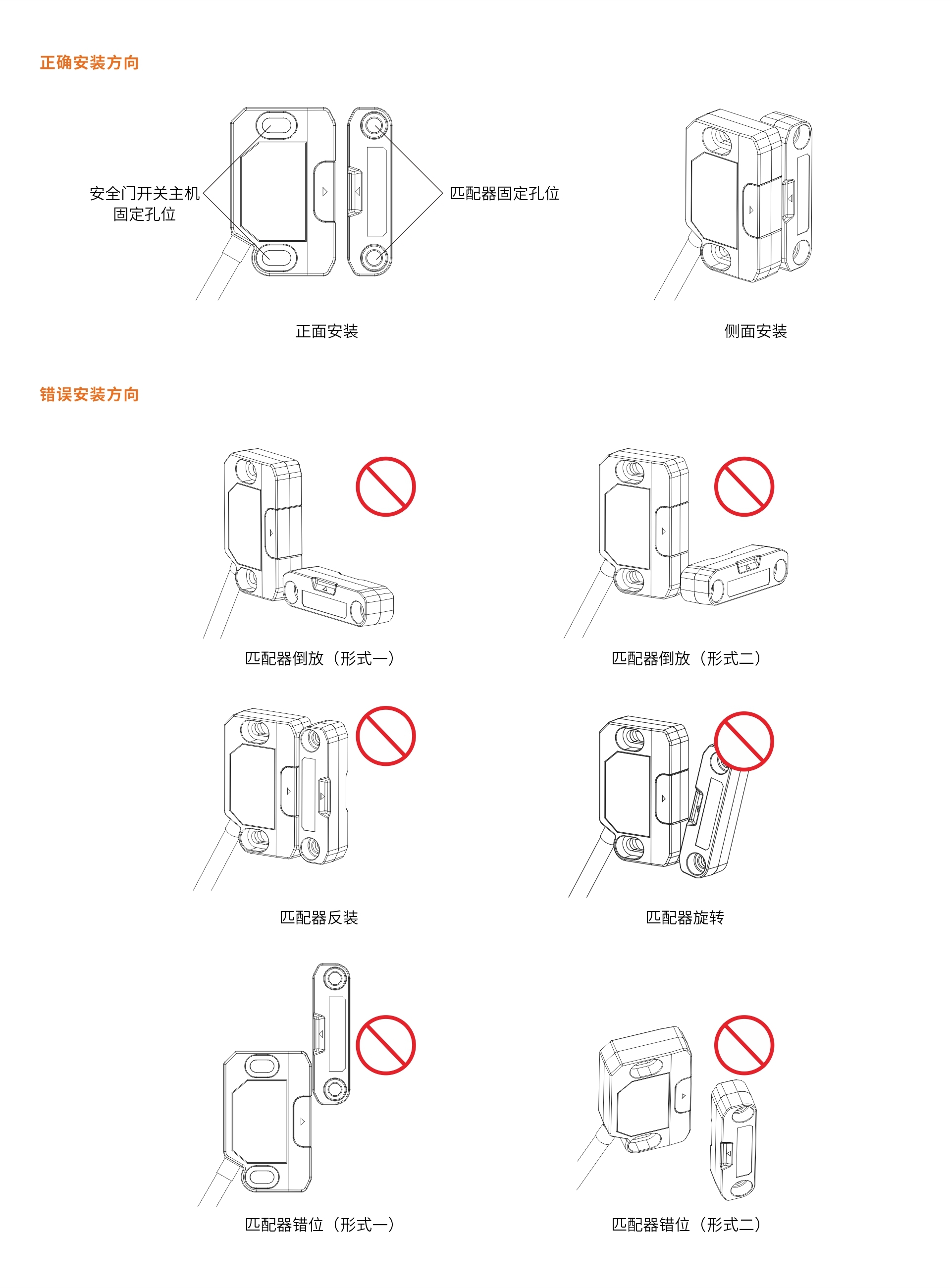

安装方向

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

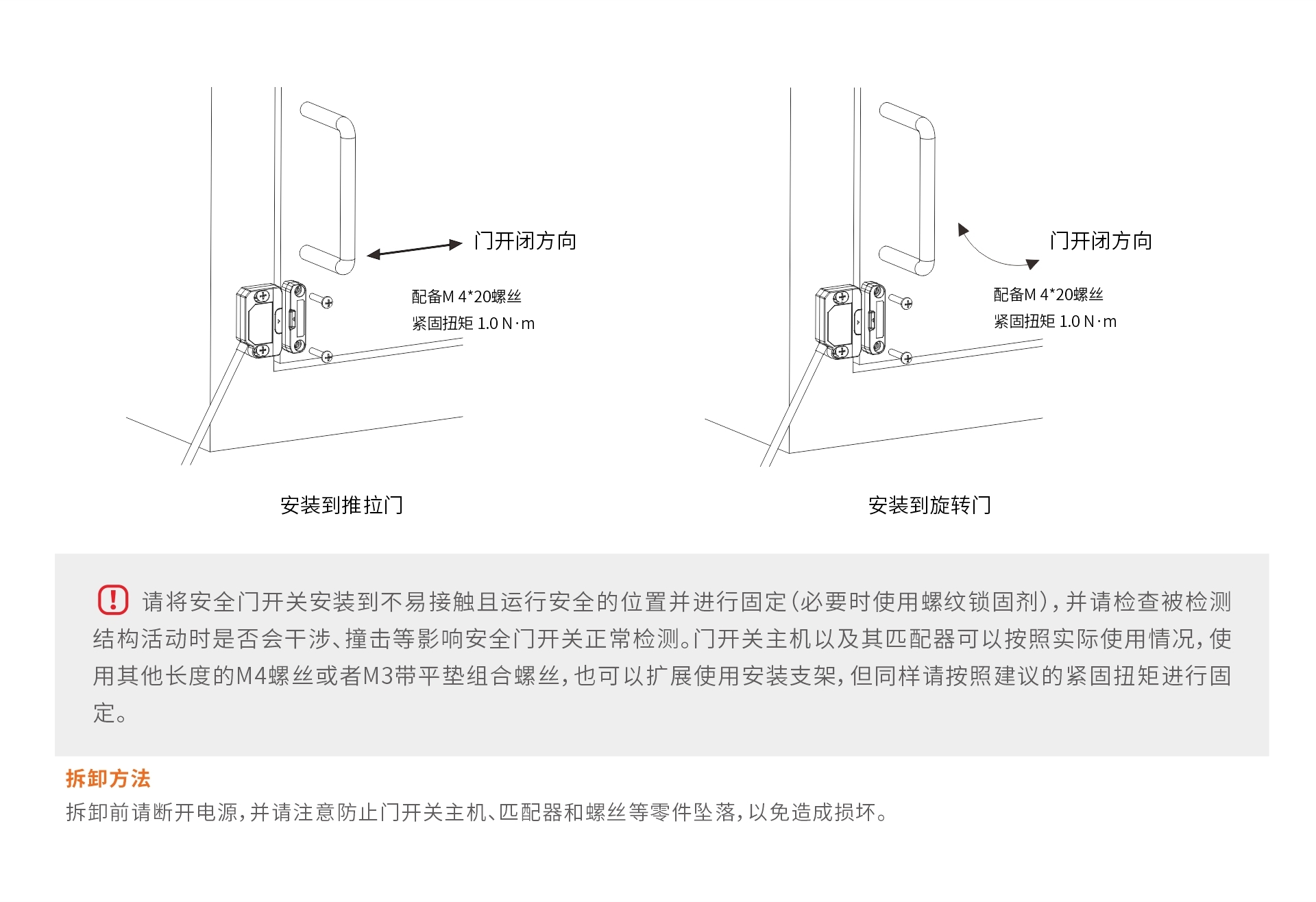

安装方法

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

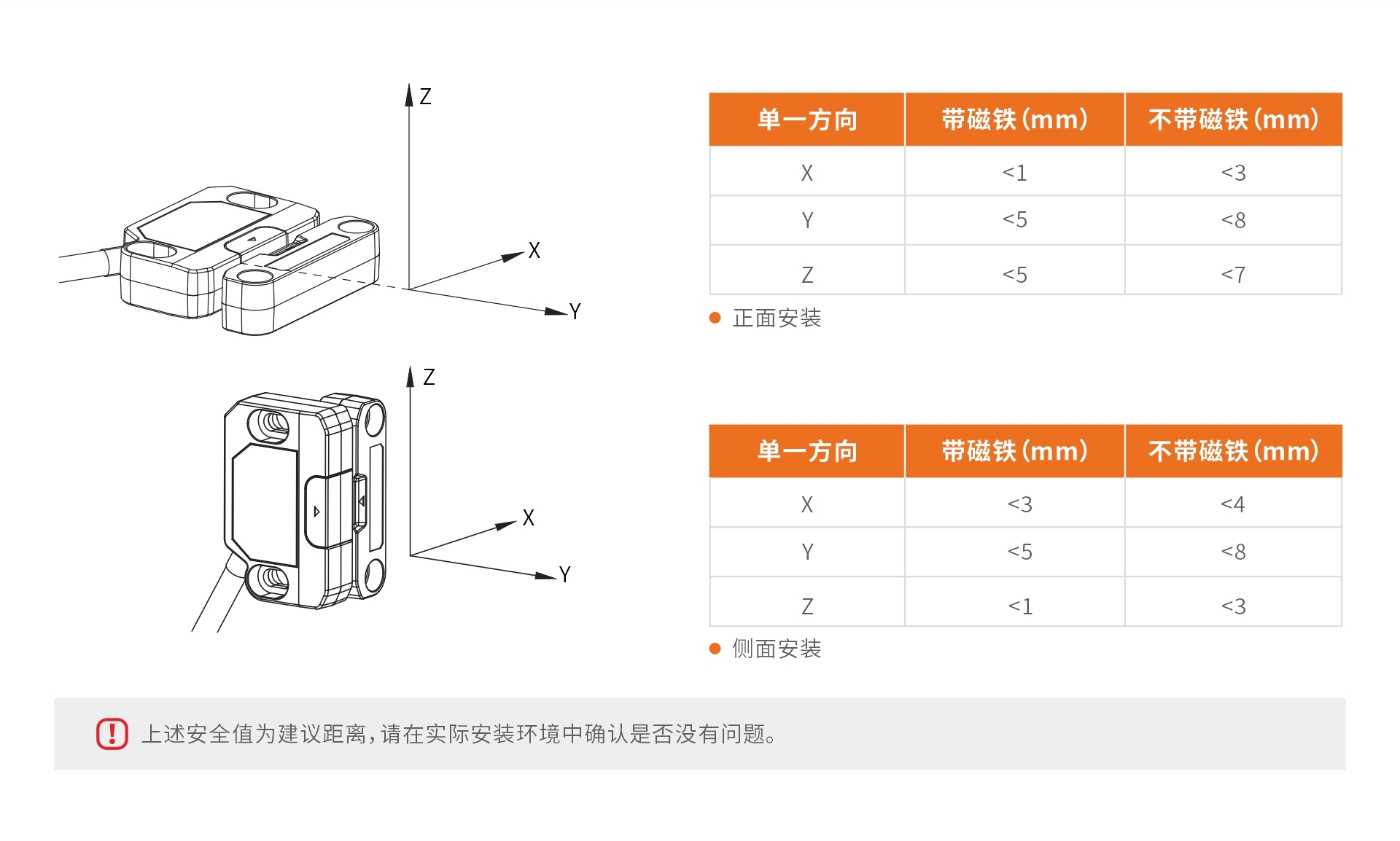

感应距离

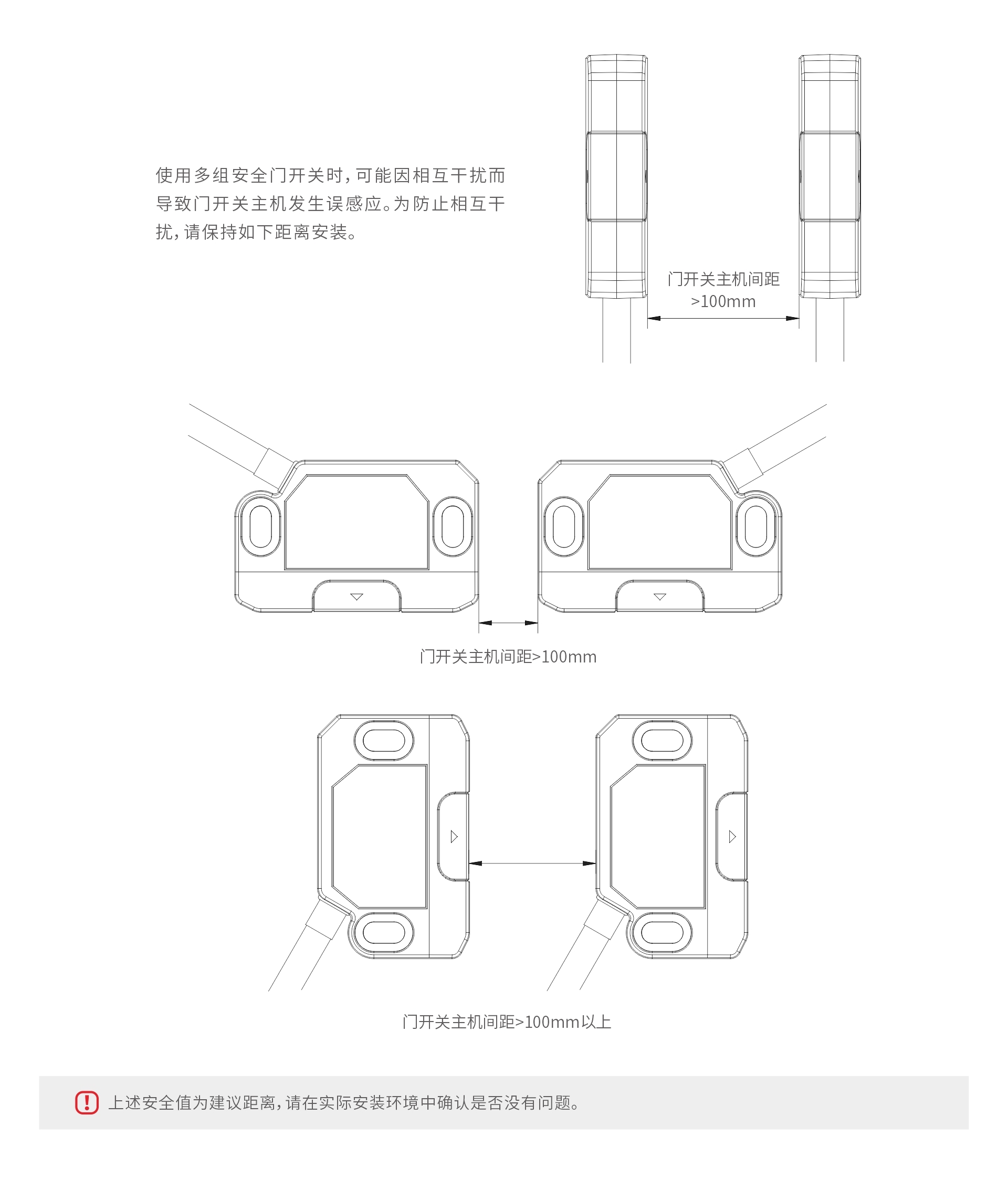

安装推荐距离


SSR22系列高性能安全开关
技术参数

符合标准	EN ISO 13849-1（PL e）；IEC/EN60947-5-1 ；IEC/EN60947-5-3
⼯作电源	DC24V±15%
消耗功率	<1W
⻛险时间	50ms
响应时间	50ms
磁保持⼒	15N
操作频率	1Hz
安全输出（OSSD）	PNP晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下；
安全输出（OSSD）	NPN晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下。
防护电路	电源过压保护、反极性保护和输出过流保护
编码⽅式	通⽤编码、唯⼀编码
⼯作距离	⽔平：0~5mm导通
⼯作距离	垂直：0~5mm导通
外壳防护等级	IP65
截⾯尺⼨	主机48.3X30.1X12.2mm，匹配器48.3X12.8X12.2mm
抗振动能⼒	频率10~55Hz，振幅0.35±0.05mm，X、Y及Z⽅向各20次
⼯作环境温度	-10~55℃（⽆凝结）
储存环境温度	-30~70℃（⽆凝结）
⼯作环境湿度	温度20℃时，空⽓相对湿度<85%

登陆会员查看

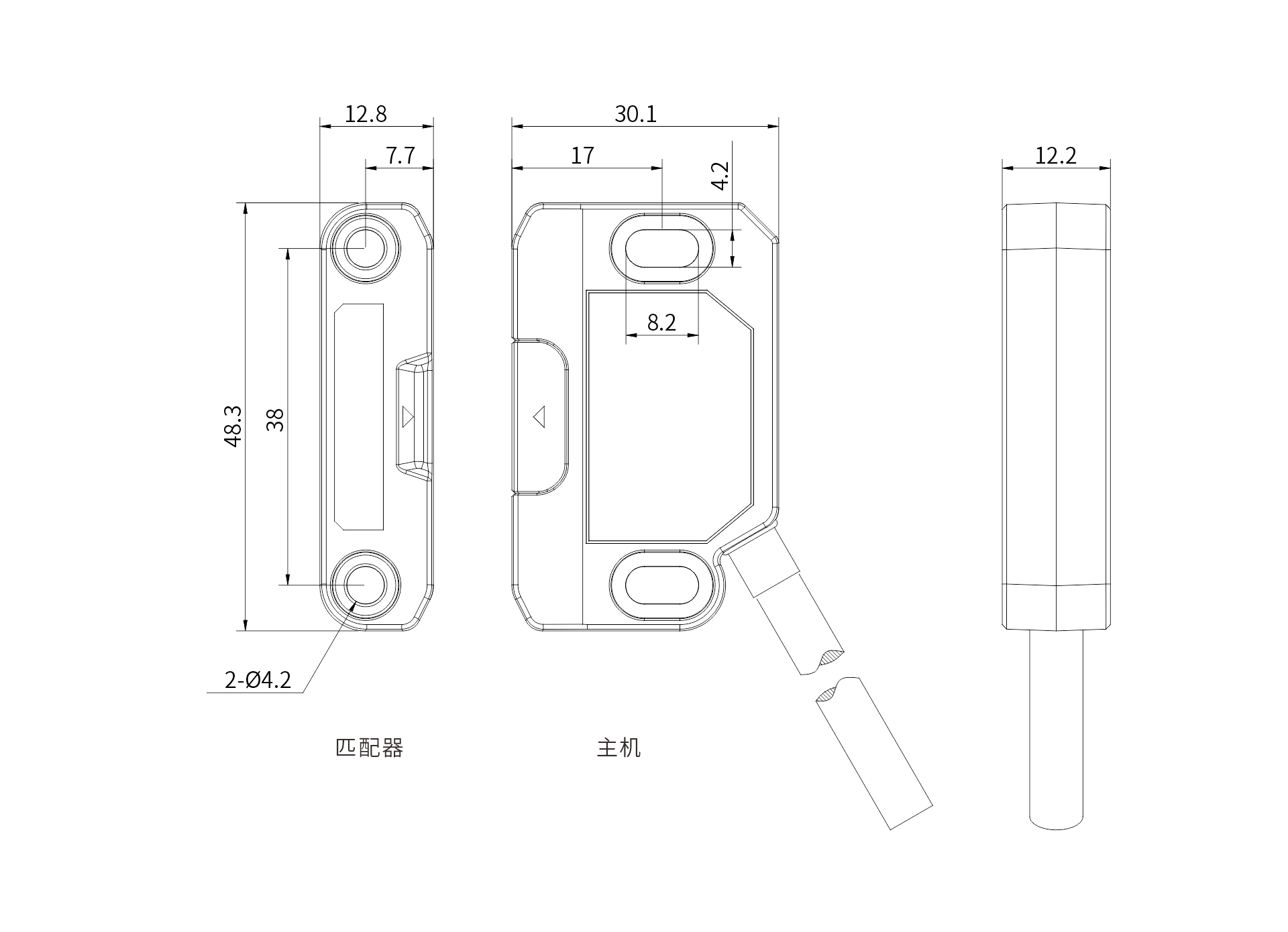

尺寸图
