光栅型号说明（例如：EFP2-1220NEL-2）
| 产品系列 | 光轴数量 | 光轴间距 | 输出方式 | 功能选择 | 安装支架 | 对射距离 |
| EFP2 | 12 | 20 | N | E | L | 5 |

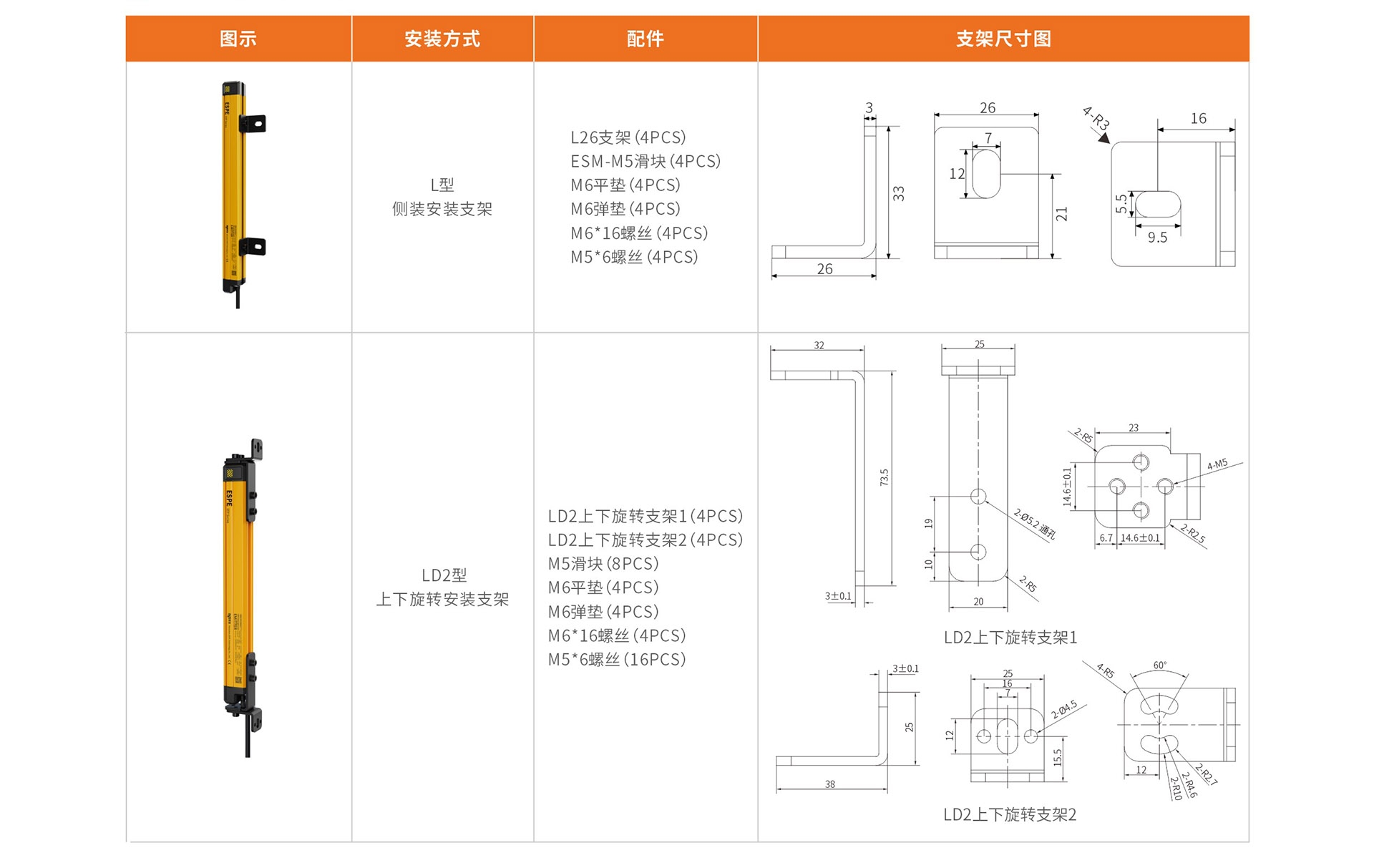

| 8、10、12…… | 10m 20mm | N: NPN*2 P: PNP*2 | ⽆：⽆EDM和复位 E：增加EDM功能 R：增加复位功能 A：增加EDM和复位功能 | L：L侧装支架 LD2：LD2上下旋转支架 | 2：0.1~2m 5：0.5~5m （注：有反光情况需特殊备注） |

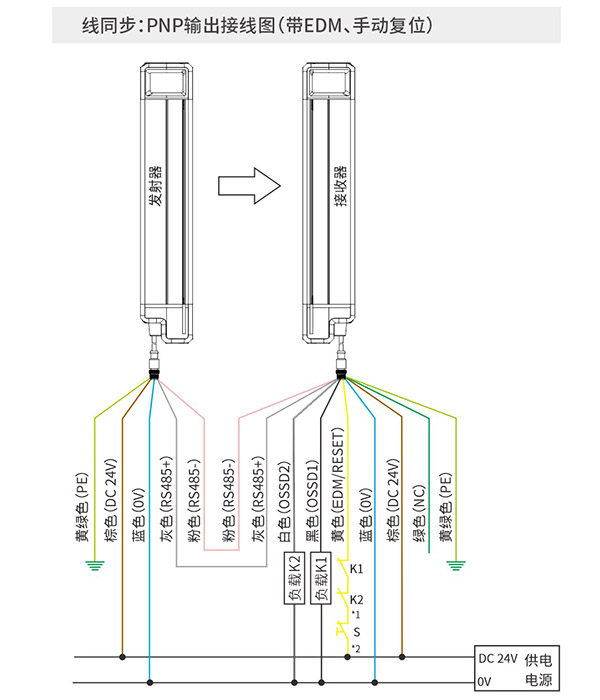

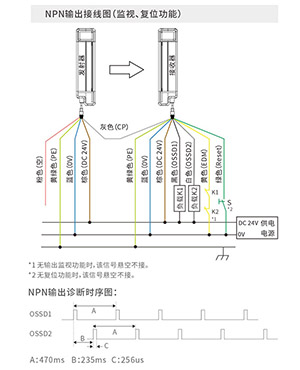

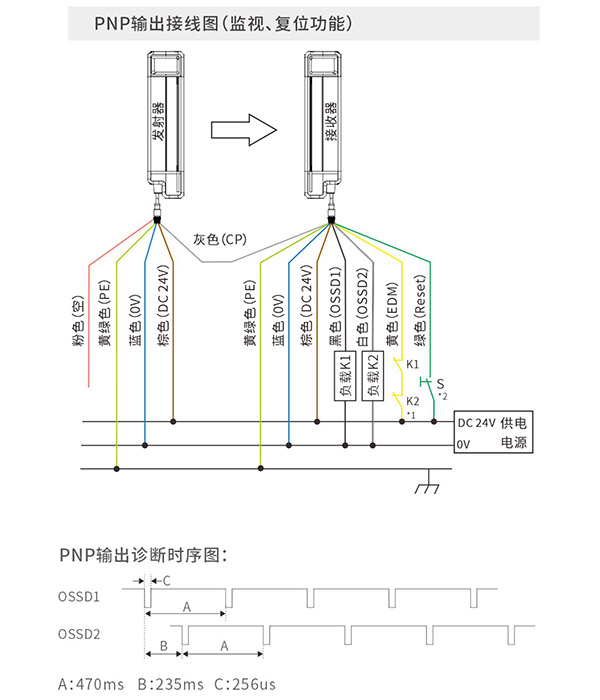

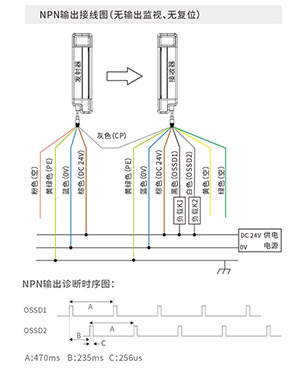

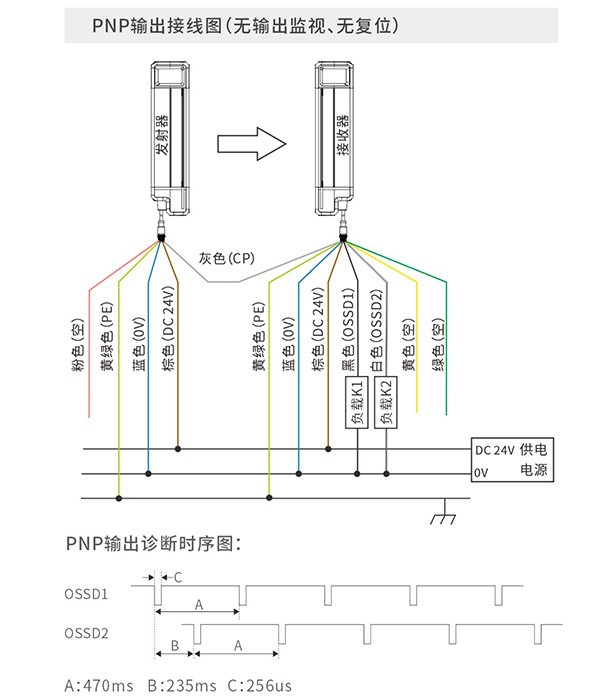

| 光栅 | 线色 | 线标 | 功能 | 接线说明 |
| 发射器 | 棕色 | DC 24V | 电源正极 | 连接直流电源24V正极 |
| 蓝色 | 0V | 电源负极 | 连接直流电源0V负极 | |
| 灰色 | CP | 同步线 | 连接接收器CP | |
| 粉色 | NC | 空线 | 悬空 | |
| 黄绿色 | PE | 屏蔽线 | 接地/接GND | |
| 接收器 | 棕色 | DC 24V | 电源正极 | 连接直流电源24V正极 |
| 蓝色 | 0V | 电源负极 | 连接直流电源0V负极 | |
| 灰色 | CP | 同步线 | 连接接收器CP | |
| 黄绿色 | PE | 屏蔽线 | 接地/接GND | |
| 黑色 | OSSD1 | 输出信号1 | 连接安全输⼊接⼝1 | |
| 白色 | OSSD2 | 输出信号2 | 连接安全输⼊接⼝2 | |
| 黄色 | EDM | 外部装置监控 | 连接外部常闭监控触点（⽆功功能时悬空） | |
| 绿色 | Reset | 复位 | 连接复位按钮（⽆功能时悬空） |
