EB13系列超薄型安全光栅

首页安全产品安全光栅 EB13系列超薄型安全光栅

EB13系列超薄型安全光栅

厚度仅13mm，响应＜1ms，宽压DC 10~30V供电，线同步抗干扰，安装简单。

产品特点

13mm超薄，响应＜1ms，宽压抗干扰

型号说明

光栅型号说明（例如：EB13-1020NCSC-1）

产品系列

光轴数量

光轴间距

输出方式

感应⽅式

外观颜⾊

扫描⽅式

对射距离

EB13

4、6、8……

10mm

20mm

40mm

N: NPN输出

P: PNP输出

C：常闭

S：银色

Y：⻩色

无：平行扫描

C：交叉扫描

05：0.1~0.5m

1：0.1~1m

025：0.1~2.5m

（注：有反光情况需特殊备注）

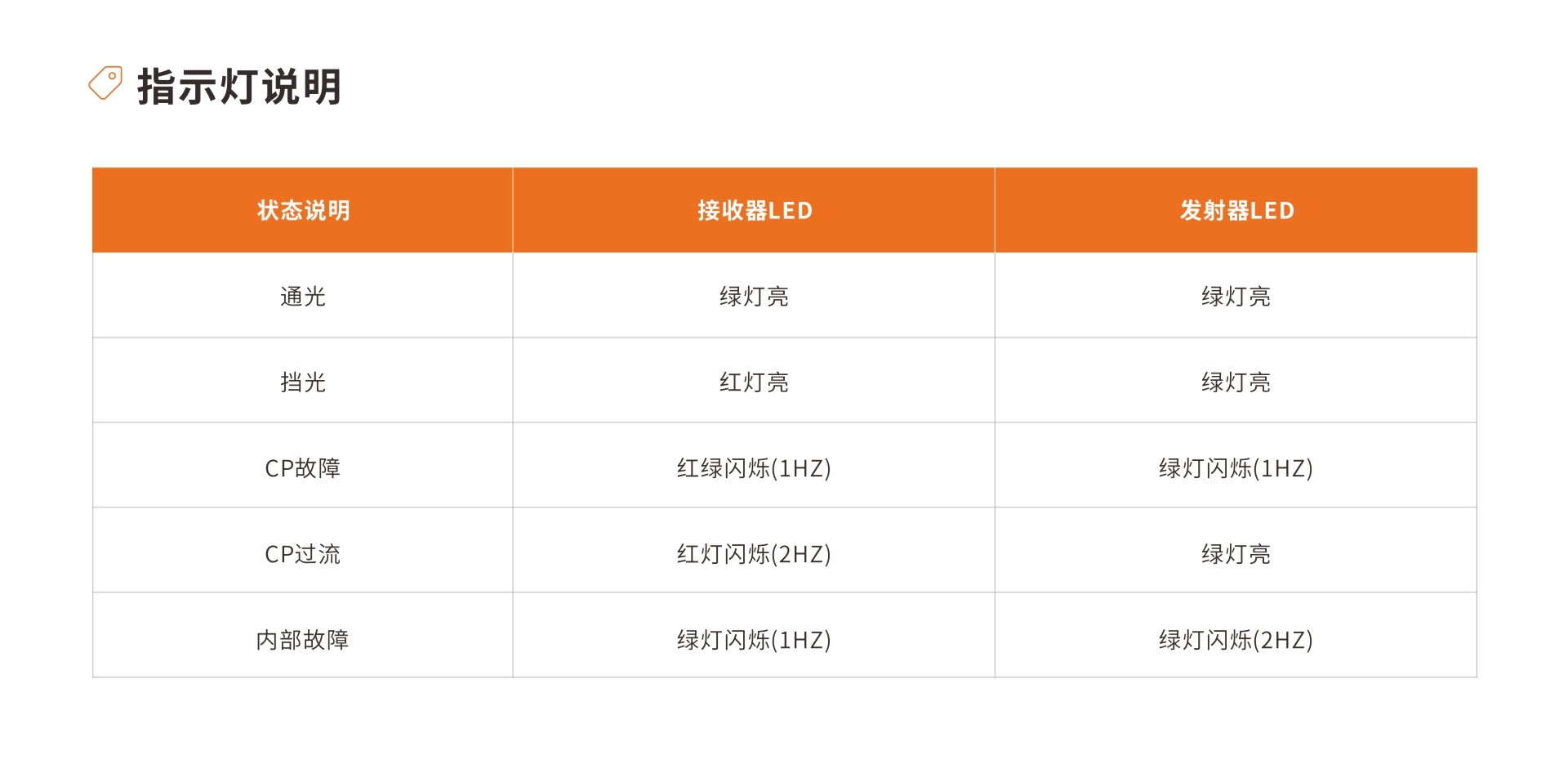

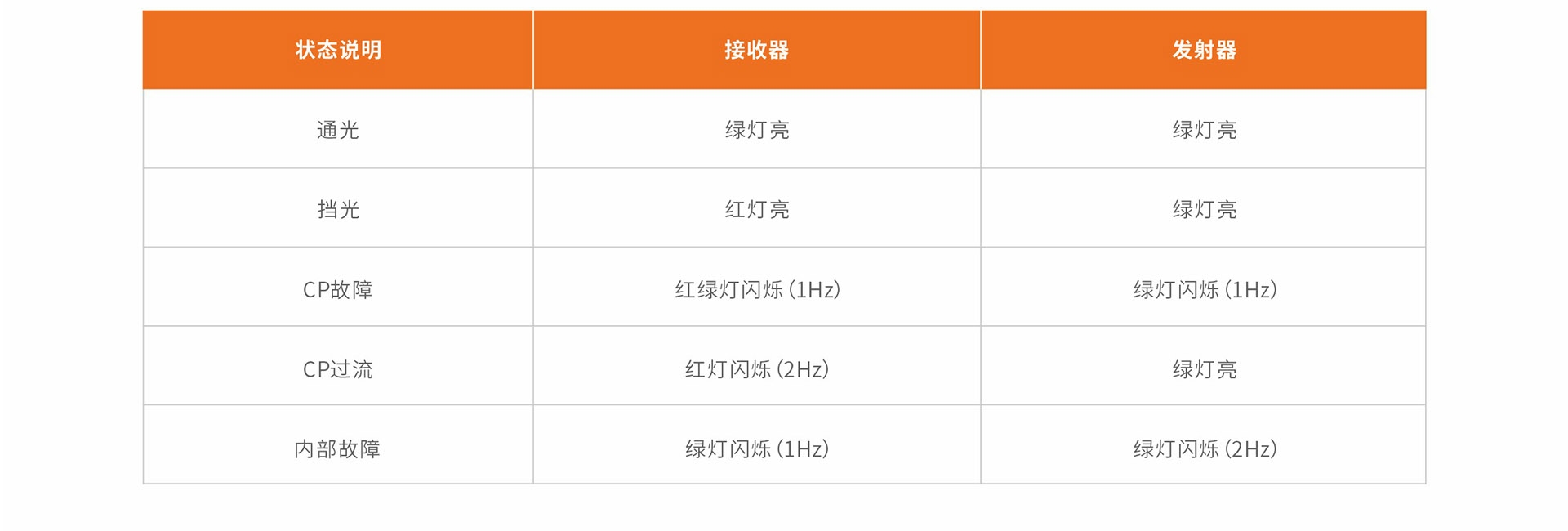

指示灯说明

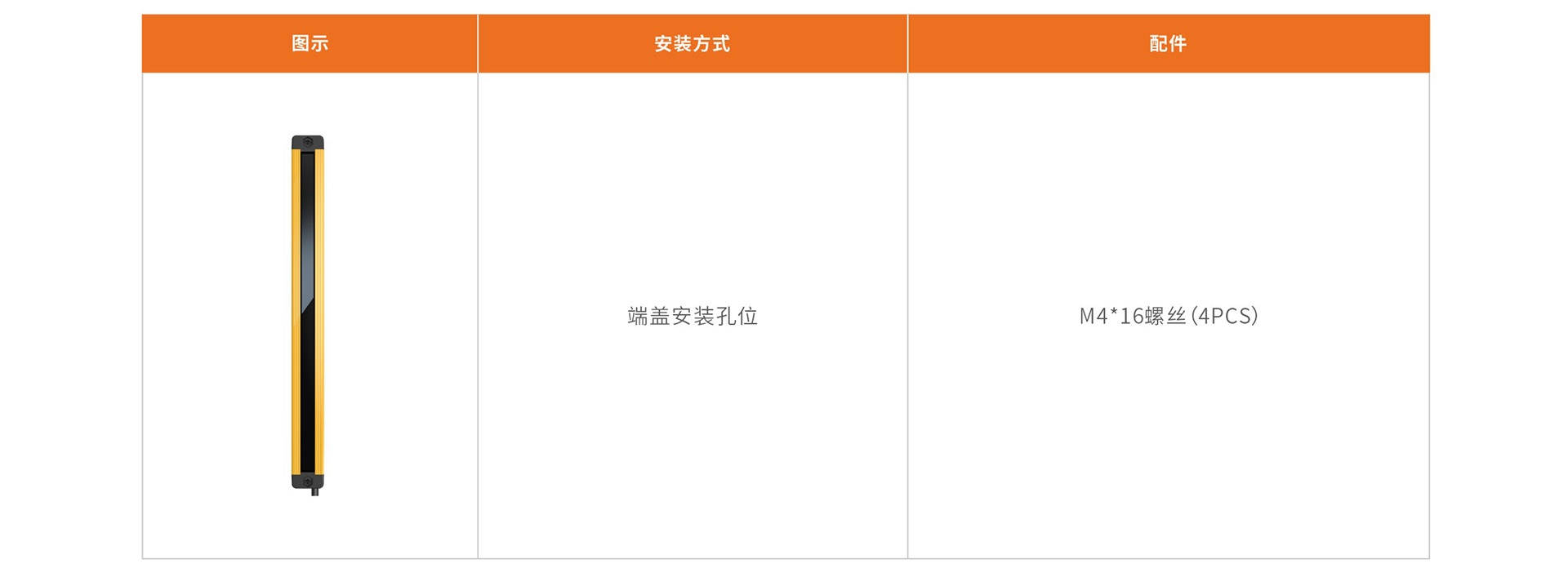

产品安装图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录


EB13系列超薄型安全光栅
技术参数

工作电源	DC 10~30V
功率	<5W
光轴间距	10mm、20mm、40mm
分辨率	15mm、25mm、45mm
光轴数量	10mm间距：8、12、16……128 20mm间距：4、6、8……64 40mm间距：4、6、8……32
保护高度	保护高度H =（N-1）*光轴间距（N为光轴数量）
发射光源	940nm
响应时间	响应时间 =（N * 0.1ms）+ 0.4ms（N为光轴数量）

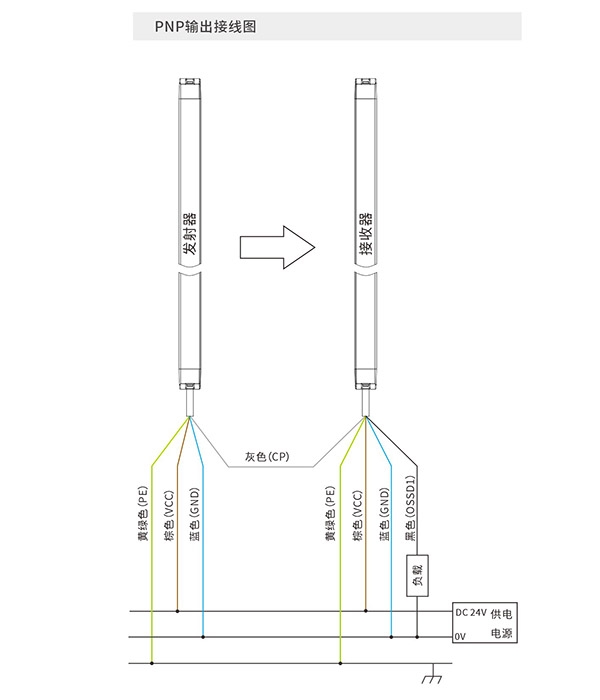

安全输出 (OSSD)	PNP晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延长导致的电压降除外），漏电流1mA以下

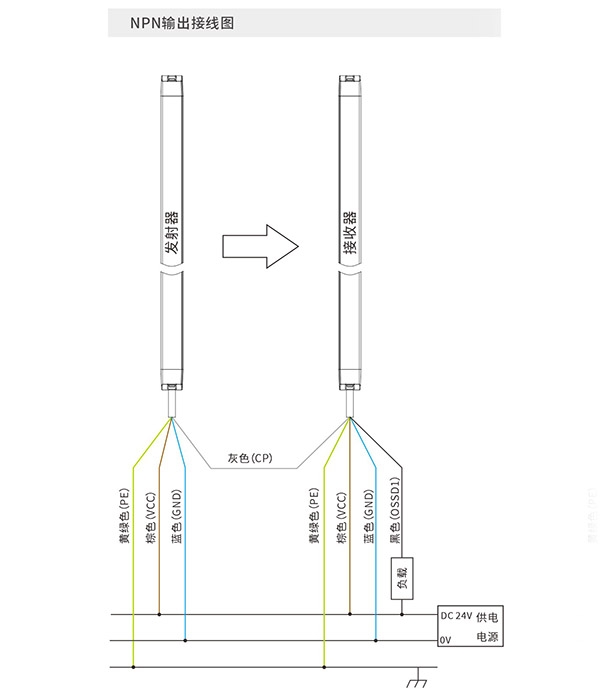

安全输出 (OSSD)	NPN晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延长导致的电压降除外），漏电流1mA以下
防护电路	电源过压保护、反极性保护、输出过流保护
对射距离	0.1~0.5m、0.1~1m、0.1~2.5m（注：有反光情况需特殊备注）
抗光⼲扰	10000Lux（⼊射⻆I >5°）
光栅形式	对射式
同步方式	线同步
外壳材质	铝合金
外壳防护等级	IP54
响应尺寸	28*13mm
工作环境温度	-10~55℃（⽆凝结）
储存环境温度	-30~70℃（⽆凝结）
工作环境湿度	温度20℃时，空⽓相对湿度<85%

登陆会员查看

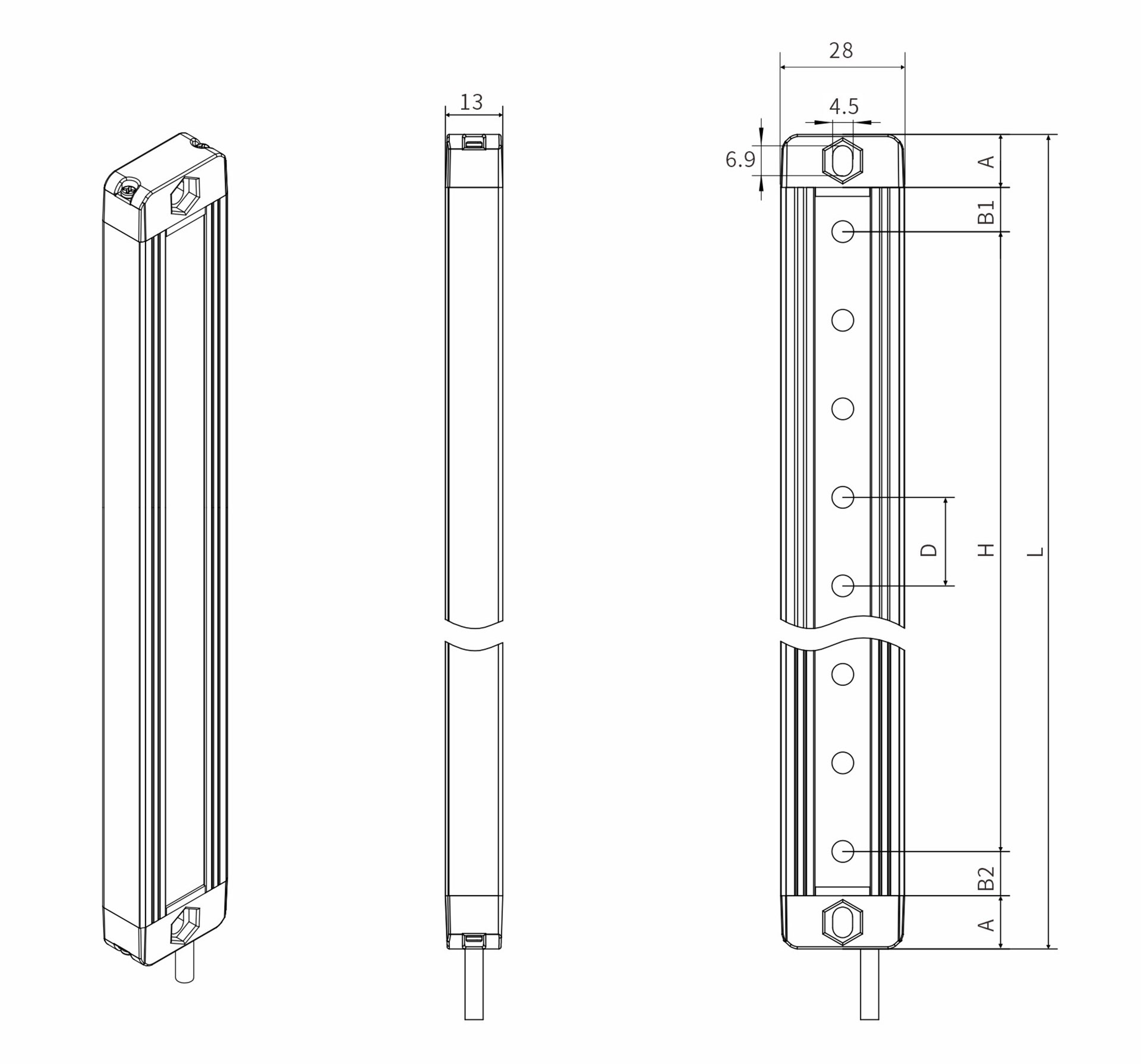

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

A：上下端盖

B1：上盲点

B2：下盲点

D：光轴间距

H：光栅保护高度

L：光栅总高度

A上下端盖尺⼨为12mm

当D尺⼨为10mm时：B1尺⼨为5mm;B2尺⼨为5mm

当D尺⼨为20mm时：B1尺⼨为10mm;B2尺⼨为10mm

当D尺⼨为40mm时：B1尺⼨为10mm;B2尺⼨为30mm

L为光栅总高度：L=上下端盖高度+上下盲点+保护高度

H为光栅保护高度：H=（光轴数量-1）*光轴间距

在线预览

资料下载

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

产品手册 CAD数据软件

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

产品手册

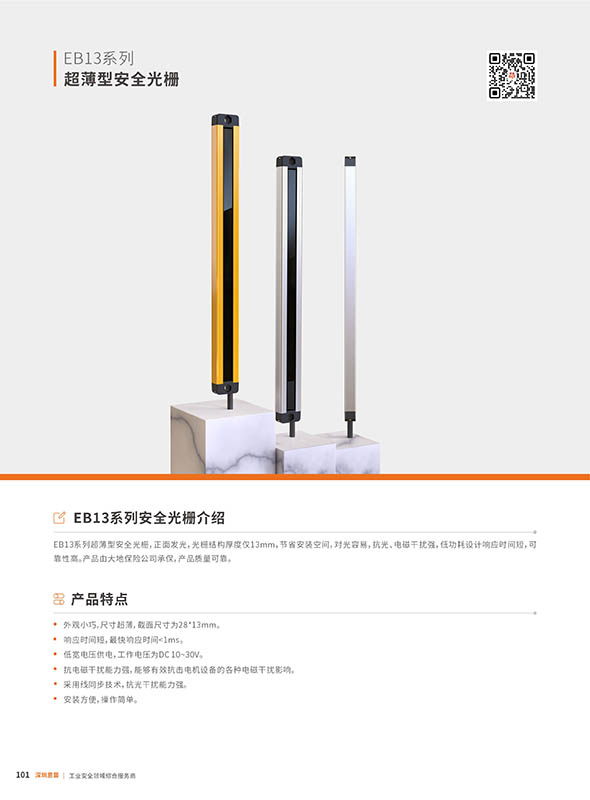

EB13系列安全光栅彩页
