ESN系列通用型安全光栅

首页安全产品安全光栅 ESN系列通用型安全光栅

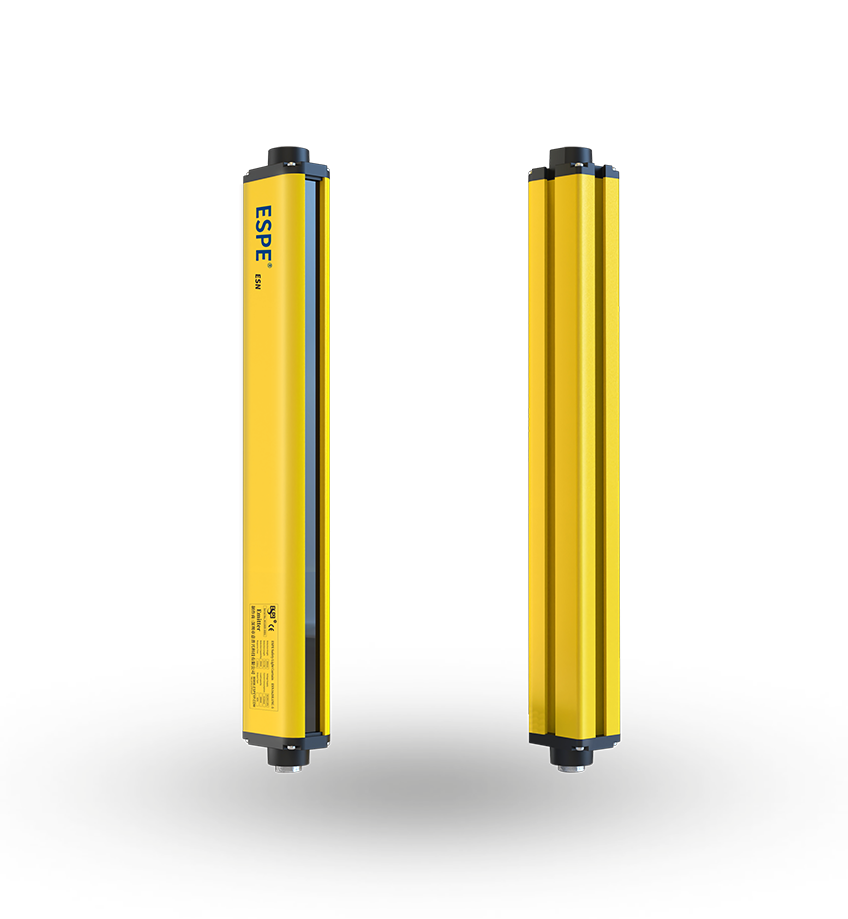

ESN系列通用型安全光栅

对射距离最远30m，双回路自检输出，晶体管输出直连PLC，铝合金抗震结构，双面滑槽安装，适用于远距离大范围防护。

产品特点

30m超远对射，双回路自检

30m对射距离

采用独特光学透镜设计，对射距离最远可达30m以上
双回路自检输出设计

双回路自检输出设计，晶体管输出方式可直接与PLC触点连接
抗电磁干扰

采用线同步技术，有效抵抗电机等设备电磁干扰
抗震结构

内部采用抗震结构设计，配合铝合金外壳，适应振动环境
输出保护

具备输出回路自检功能及输出过流防护，提高系统安全性
安装方式

外壳采用双面滑槽安装设计，多种安装支架可选，适配多样安装环境

型号说明

光栅型号说明（例如：ESN1020L1NCC-5）

产品系列

光轴数量

光轴间距

安装支架

输出方式

感应⽅式

扫描⽅式

对射距离

ESN

4、6、8……

10mm

20mm

40mm

L1：L1侧装支架

H1：H1支架

JZ：JZ减震支架

N: NPN输出

P: PNP输出

C：常闭

⽆：平⾏扫描

C：交叉扫描

05：0.1~0.5m

2：0.1~2m

5：0.1~5m

10：0.1~10m

20：0.1~20m

30：0.1~30m

（注：有反光情况需特殊备注）

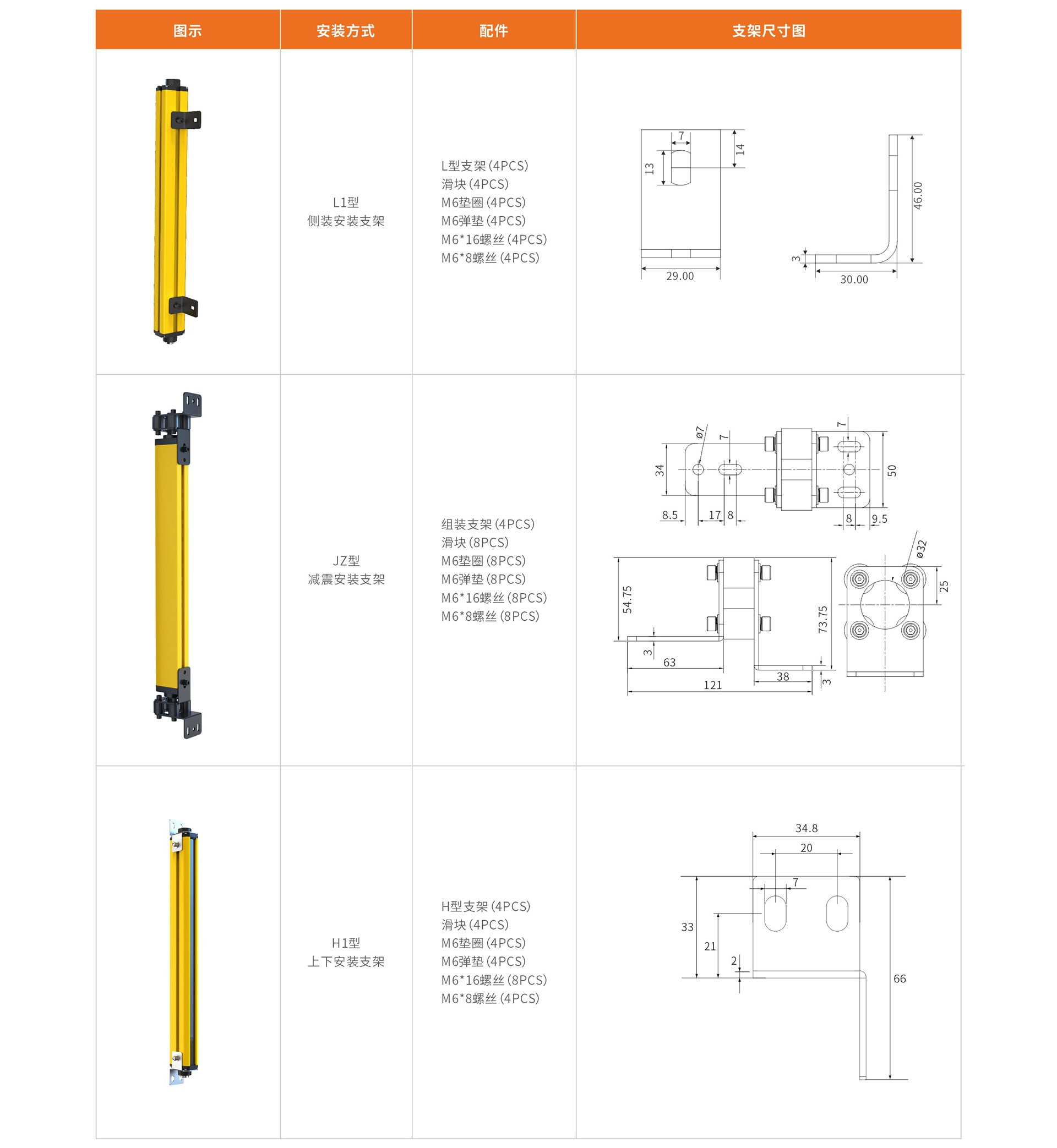

安装支架选配


ESN系列通用型安全光栅
技术参数

安全等级	Type 2（IEC 61496-1/-2）、Cat. 2/PL c（ ISO 13849-1）、SIL 1（IEC 62061 IEC 61508）
工作电源	DC 24V±20%
功率	<5W
光轴间距	10mm、20mm、40mm
分辨率	20mm、30mm、45mm
光轴数量	10mm间距：8、12、16……320 20mm间距：4、6、8……160 40mm间距：4、6、8……120
保护高度	保护高度H =（N-1）*光轴间距（N为光轴数量）
发射光源	940nm
响应时间	响应时间 =（N*0.1ms）+ 0.4ms（ N为光轴数量）

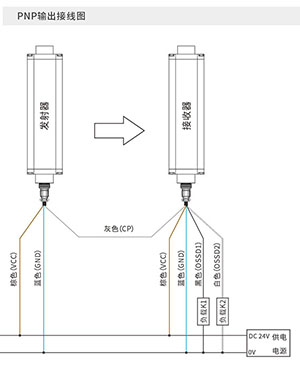

安全输出 (OSSD)	PNP晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下

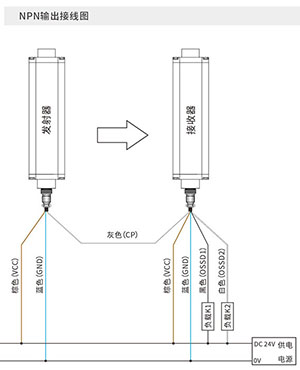

安全输出 (OSSD)	NPN晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下
防护电路	电源过压保护、反极性保护、输出过流保护
对射距离	0.1~0.5m、0.1~2m、0.1~5m、0.1~10m、0.1~20m（注：有反光情况需特殊备注） 0.1~30m（10mm间距：8~160光束、20mm间距：4~80光束、40mm间距：4~76光束）
抗光干扰	10000Lux（⼊射⻆I >5°）
光栅形式	对射式
同步方式	线同步
外壳材质	铝合金
外壳防护等级	IP65
响应尺寸	35*50mm
抗振动能力	10~55Hz，振幅0.35±0.05mm，X、Y、Z⽅向各20次
工作环境温度	-10~55℃（⽆凝结）
储存环境温度	-30~70℃（⽆凝结）
工作环境湿度	温度20℃时，空⽓相对湿度<85%

登陆会员查看

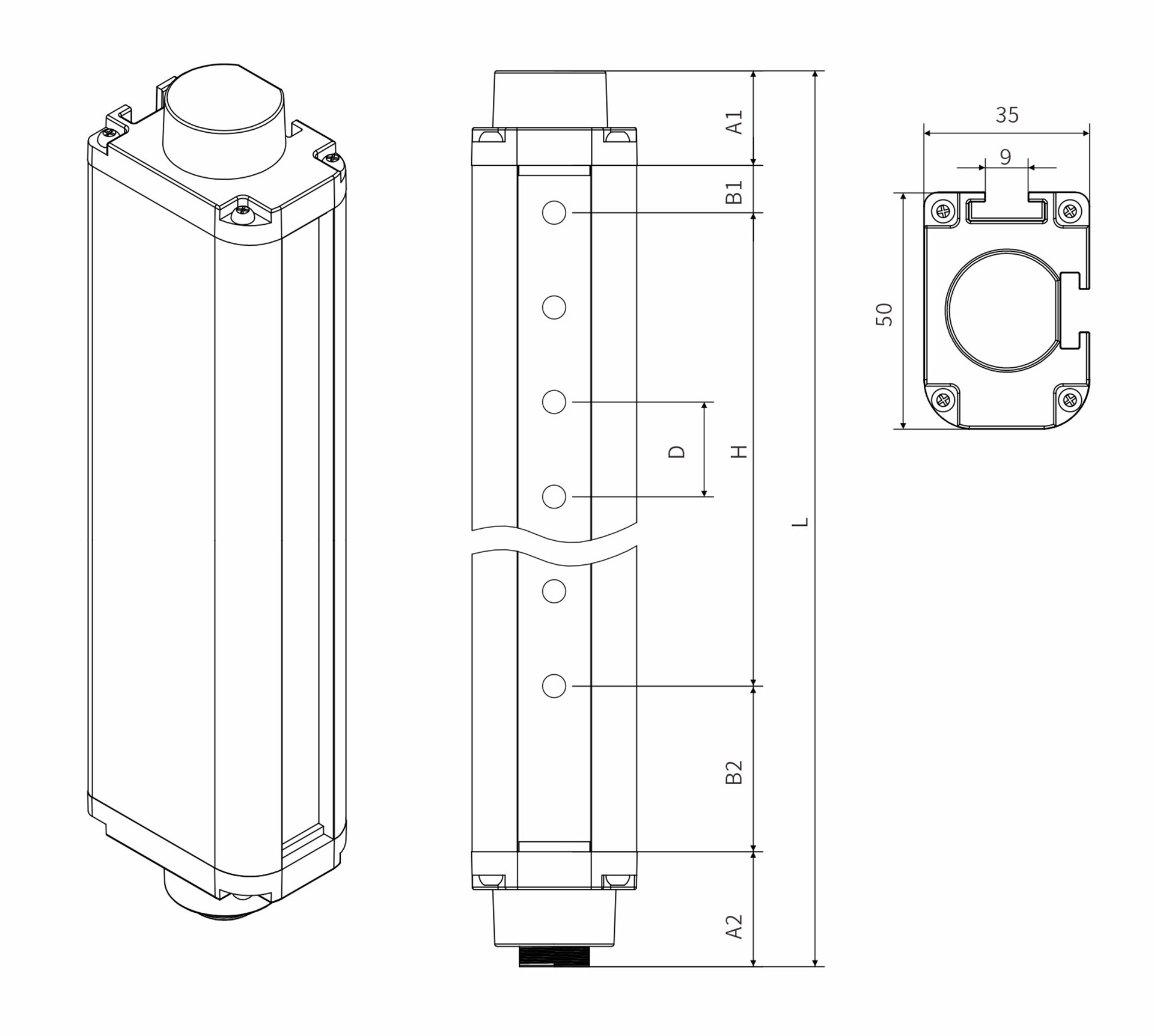

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

A1：上端盖

A2：下端盖+航空端子

B1：上盲点

B2：下盲点

D：光轴间距

H：光栅保护高度

L：光栅总高度

A1=20mm, A2=25mm

当D尺寸为10mm时：B1尺寸为5mm,B2尺寸为30mm

当D尺寸为20mm时：B1尺寸为10mm,B2尺寸为35mm

当D尺寸为40mm时：B1尺寸为10mm,B2尺寸为35mm

L为光栅总高度：L=上下端盖高度+上下盲点+保护高度

H为光栅保护高度：H=（光轴数量-1）*光轴间距
