ESA系列冲床专用安全光栅

首页安全产品安全光栅 ESA系列冲床专用安全光栅

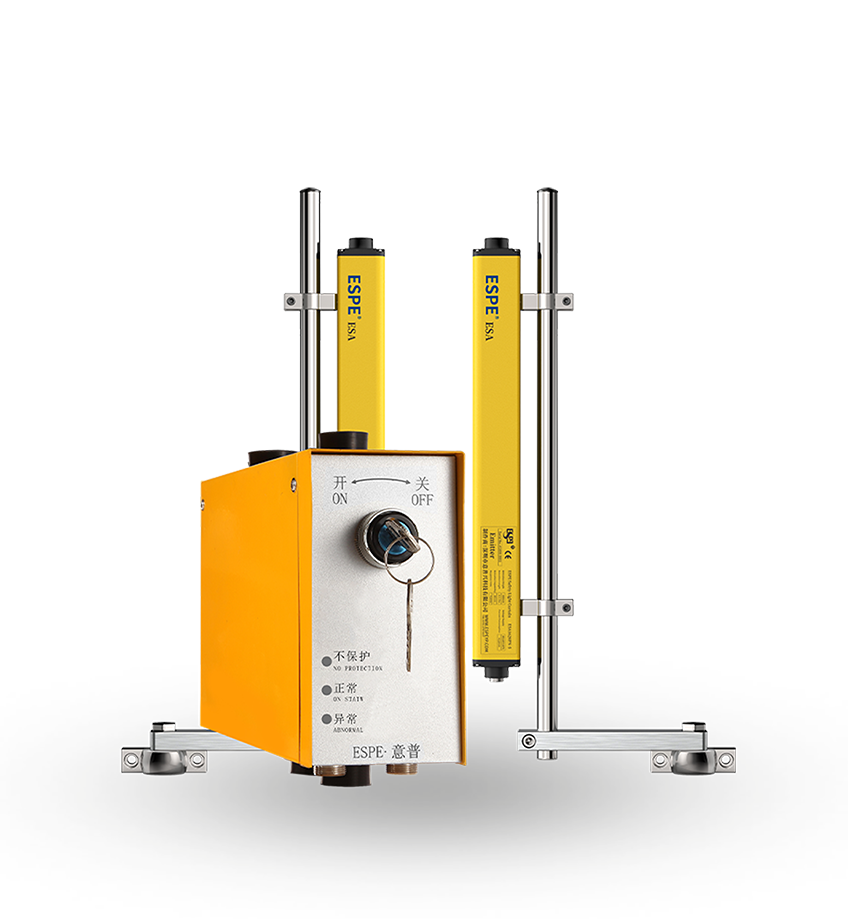

ESA系列冲床专用安全光栅

专为冲压机械设计，AC 110~220V/380V宽压供电，继电器隔离输出，脉冲检测防短路，一台控制器可带多套光栅，抗震性强

产品特点

安全认证

参照欧洲标准设计，通过国内GB 4584-2007认证，大地保险公司承保
供电电压

工作电压可选AC 110~220V、AC 380V，宽压设计适配多种工业现场
信号检测方式

控制器采用脉冲式检测光栅信号，有效防止内部短路导致信号误触发
输出方式

继电器隔离输出，外部控制信号与光栅内部电路完全隔离，安全可靠
控制能力

一台控制器可控制多套传感器，实现多面保护
对射距离与抗震

对射距离最远超过20m，内部抗震结构配合铝合金外壳

型号说明

光栅型号说明（例如：ESA1620PN-5）

产品系列

光束数量

光轴间距

控制器

安装支架

对射距离

ESA

4、6、8……

10mm

20mm

40mm

P：P型外置控制器

X：X型外置控制器

Q：Q型内置控制器

N：铝旋臂支架

J：加固型支架

L1：侧装支架

JZ：减震支架

05：0.1~0.5m

2：0.1~2m

5：0.1~5m

10：0.1~10m

20：0.1~20m

30：0.1~30m（注：有反光情况需特殊备注）

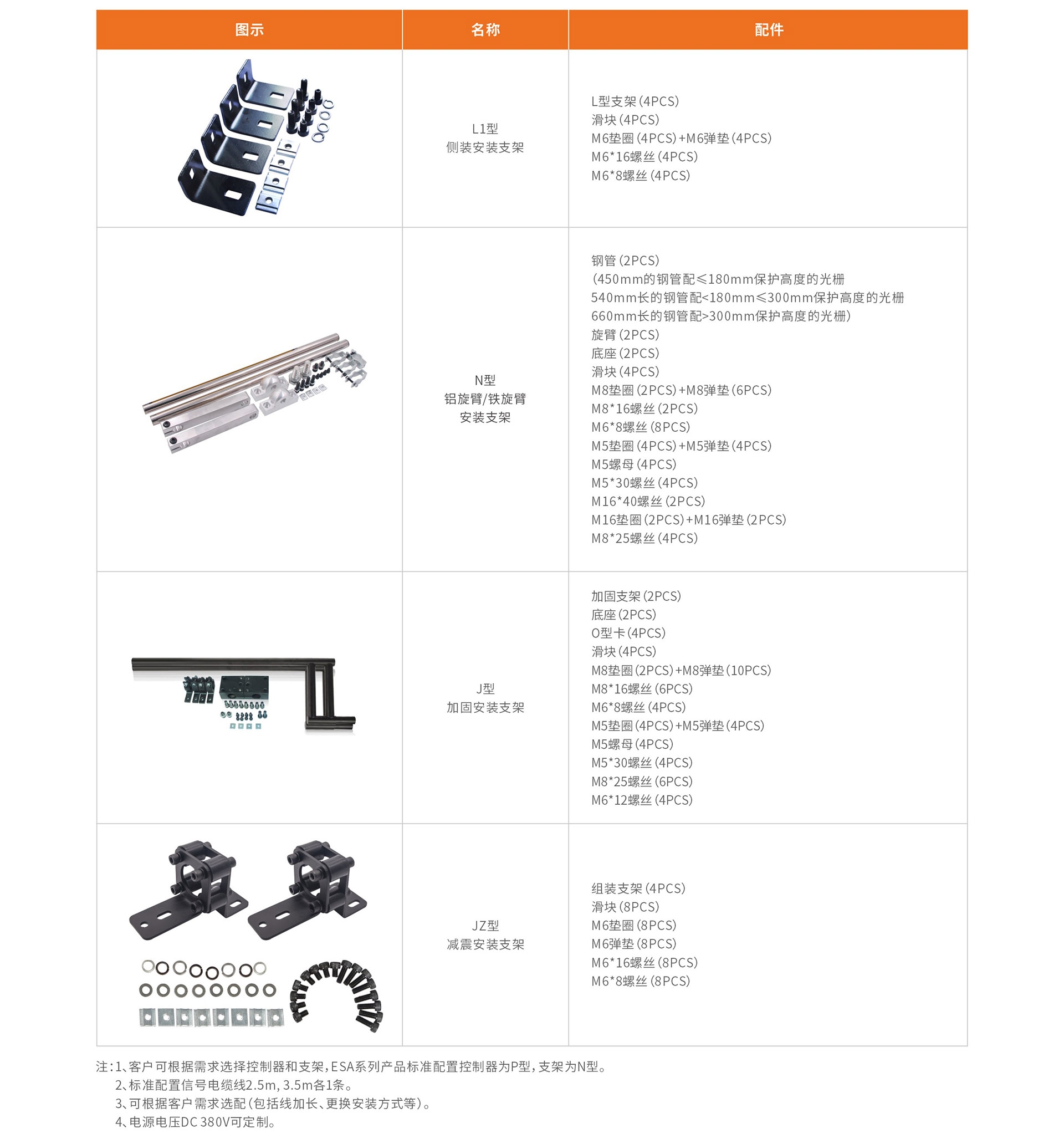

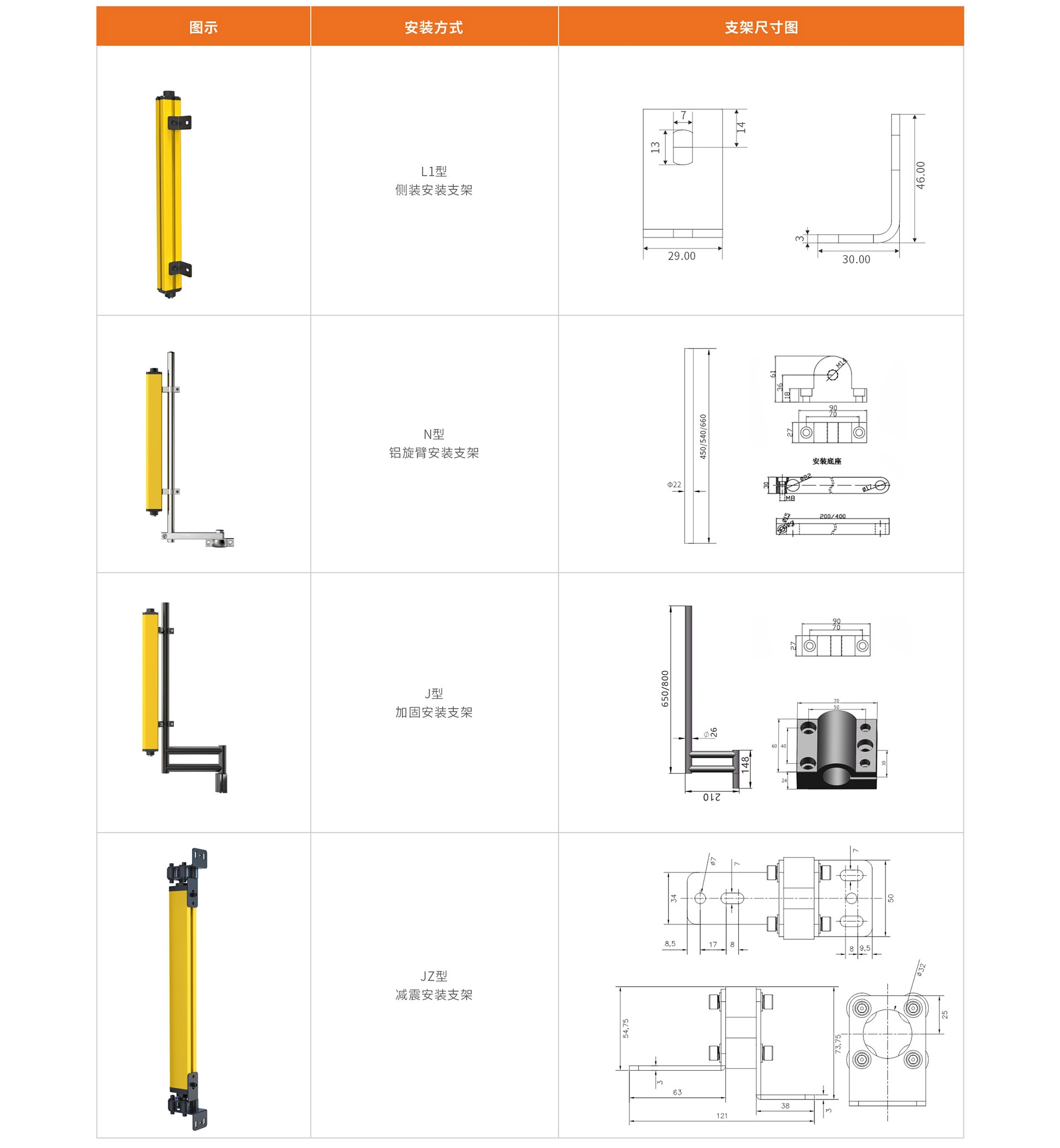

安装支架选配

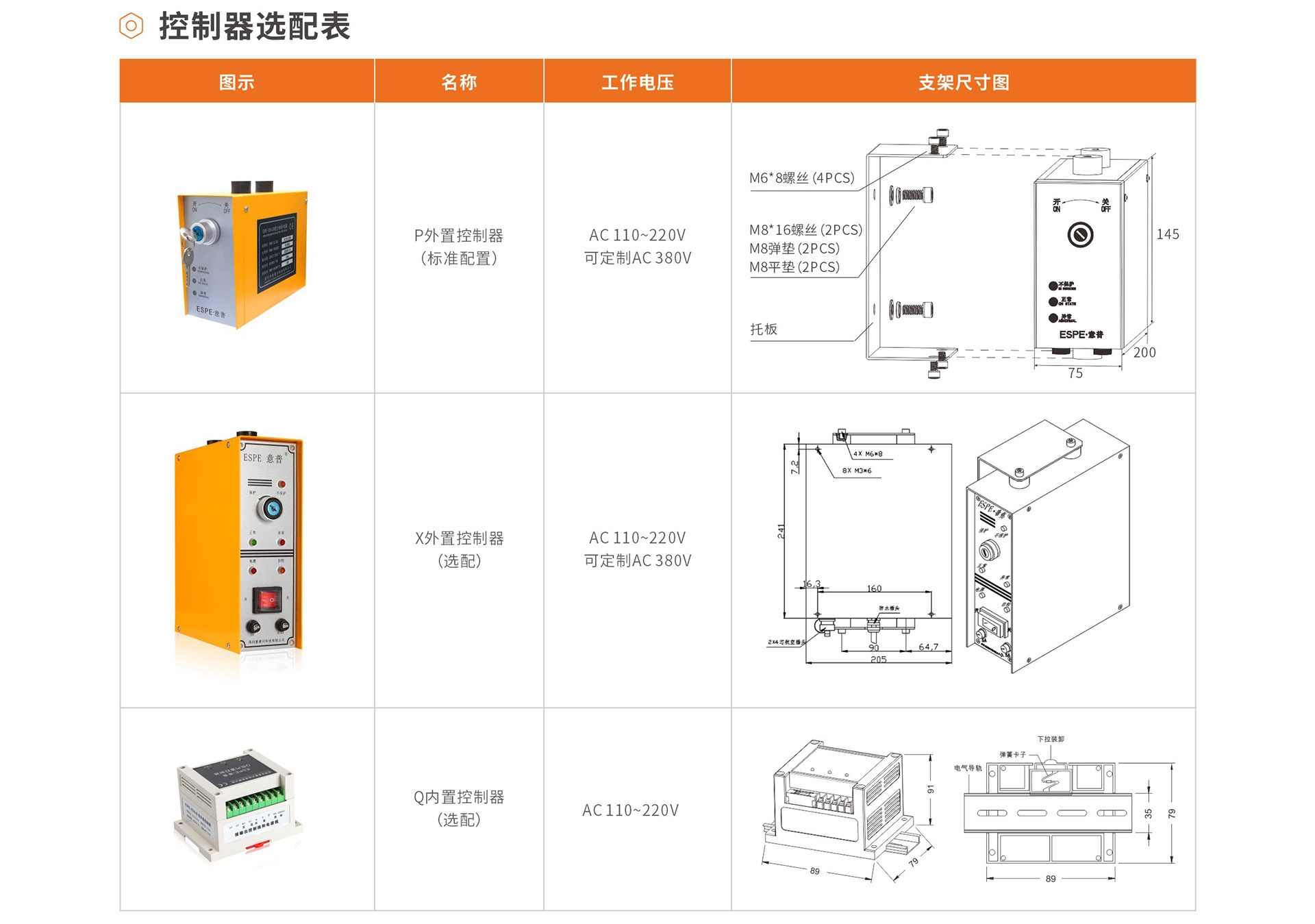

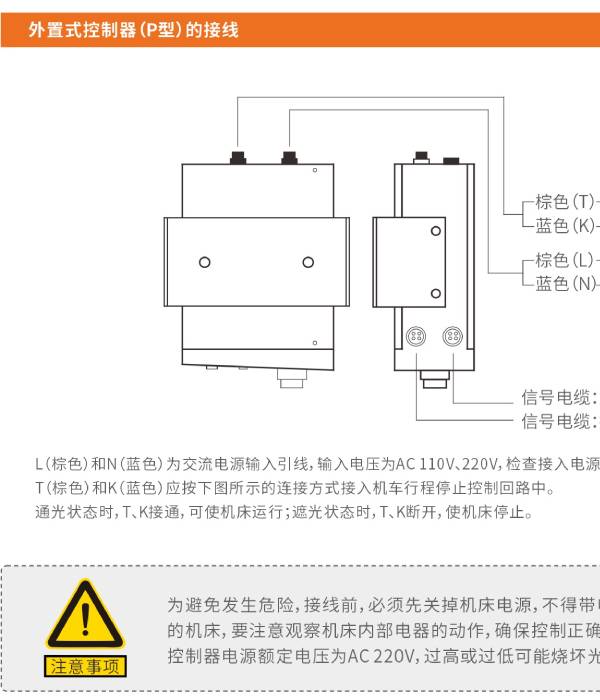

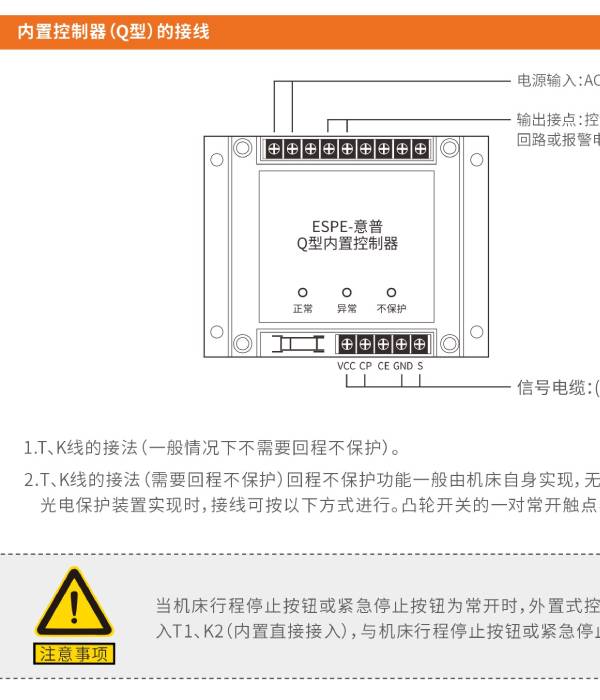

控制器选配表

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录


ESA系列冲床专用安全光栅
技术参数

控制器电气参数
工作电源	DC 24V±20%
功率	<15W
输出类型	继电器触点输出
输出触点容	5A、AC 250V/DC 30V（阻性负载）
继电器寿命	机械寿命≥1000万次，电⽓寿命与所带负载有关，可更换
响应时间	≤20ms
环境温度	-10~55℃（⽆凝结）
环境湿度	20℃，RH≤85%
绝缘电阻	≥100MΩ
防护等级	P型控制器：IP54 Q型控制器：IP20
光栅电气参数
光轴间距	10mm、20mm、40mm
分辨率	20mm、30mm、50mm
光轴数量	10mm间距：8、12、16……320 20mm间距：4、6、8……160 40mm间距：4、6、8……122
保护⾼度	保护⾼度H =（N-1）*光轴间距（N为光轴数量）
发光光源	940nm
对射距离	0.1~0.5m、0.1~2m、0.1~5m、0.1~10m、0.1~20m、0.1~30m（注：有反光情况需特殊备注）
光栅形式	对射式
同步方式	线同步
抗光⼲扰	10000Lux（⼊射⻆I >5°）
外壳材质	铝合⾦
截⾯尺寸	35*50mm
防护等级	IP65
抗振动能⼒	10~55Hz，振幅0.35±0.05mm，X、Y、Z各方向20次

登陆会员查看

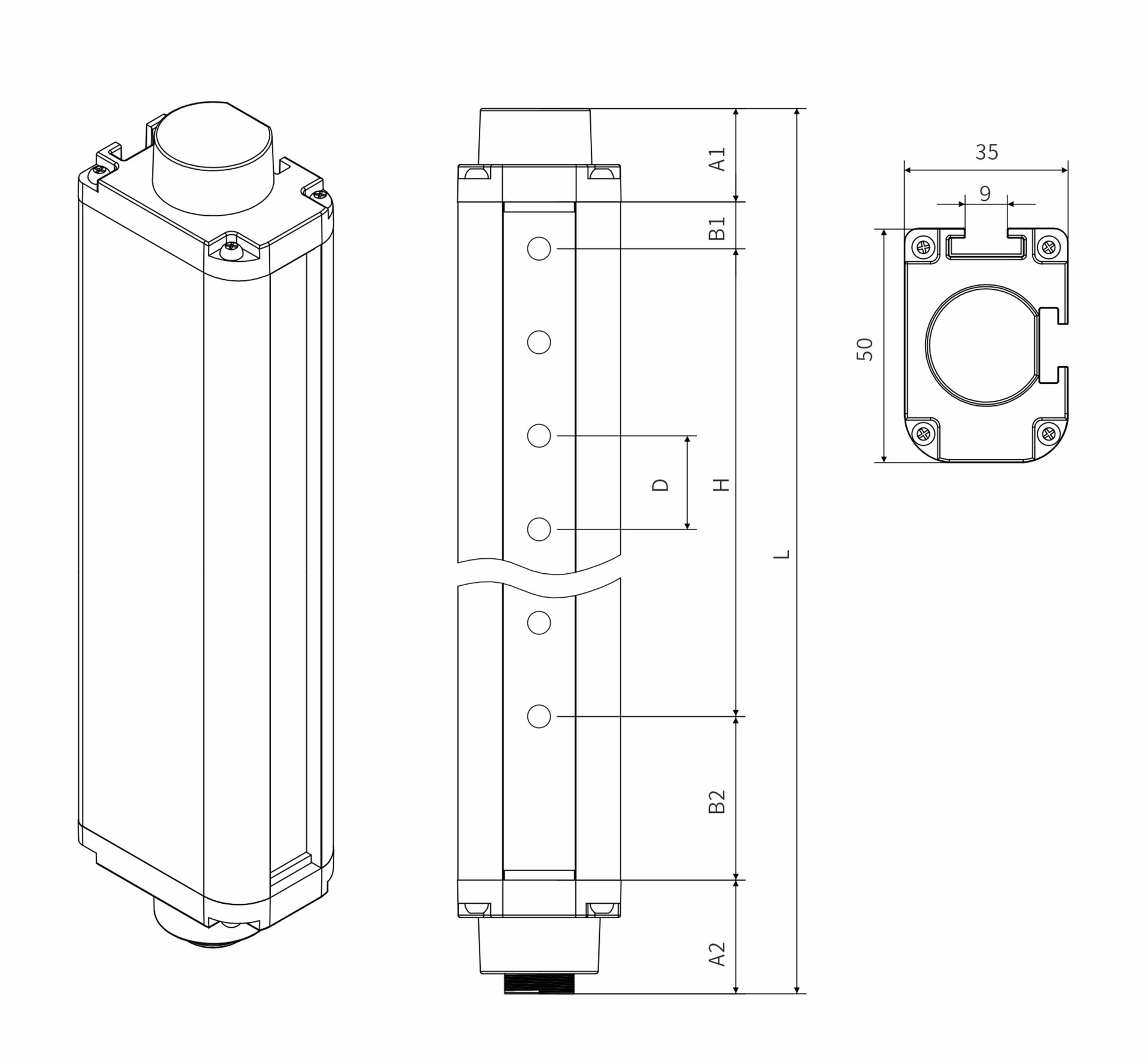

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

A1：上端盖

A2：下端盖+航空端⼦

B1：上盲点

B2：下盲点

D：光轴间距

H：光栅保护高度

L：光栅总高度

A1=20mm, A2=25mm

当D尺寸为10mm时：B1尺寸为5mm,B2尺寸为30mm

当D尺寸为20mm时：B1尺寸为10mm,B2尺寸为35mm

当D尺寸为40mm时：B1尺寸为10mm,B2尺寸为35mm

L为光栅总高度：L=上下端盖高度+上下盲点+保护高度

H为光栅保护高度：H=（光轴数量-1）*光轴间距

在线预览

资料下载

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

产品手册 CAD数据软件

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

产品手册

ESA系列安全光栅彩页

20260512

手册下载在线预览

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

光轴间距

全部

1mm

2.5mm

5mm

10mm

20mm

40mm

80mm

160mm

320mm

对射距离

全部

0.5m

2.5m

10m

12m

15m

16m

20m

30m

42m

60m

解锁方式

全部

背部解锁

头部解锁

钥匙方向

全部

左开

右开

安装支架

全部

L型侧装安装支架

L型安装支架

L1型侧装安装支架

L2型上下安装支架

L7型上下固定侧装安装支架

LD型上下安装支架

LD1型上下旋转支架

LD2型上下旋转支架

Q1型上下安装支架

Q2型端盖安装支架

Q3型上下安装支架

Q4型安装支架

H1型上下安装支架

H4型上下安装支架

JZ型减震安装支架

P3型旋转安装支架

N型铝旋臂安装支架

J型加固安装支架

自带孔位

CRH-201-1000(外罩), CRH-304-1000(外罩)

CRH-201-1650(外罩), CRH-304-1650(外罩)

A型可调底座

B型可调底座

输出方式

全部

NPN

PNP

CAD数据

EFA0540

2026.07.11

数据下载
CAD数据

EFA0640

2026.07.11

数据下载
CAD数据

EFA0740

2026.07.11

数据下载
CAD数据

EFA0940

2026.07.11

数据下载
CAD数据

EFA1020

2026.07.11

数据下载
CAD数据

EFA1220

2026.07.11

数据下载
CAD数据

EFA1420

2026.07.11

数据下载
CAD数据

EFA1620

2026.07.11

数据下载
CAD数据

EFA0440

2026.07.11

数据下载

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

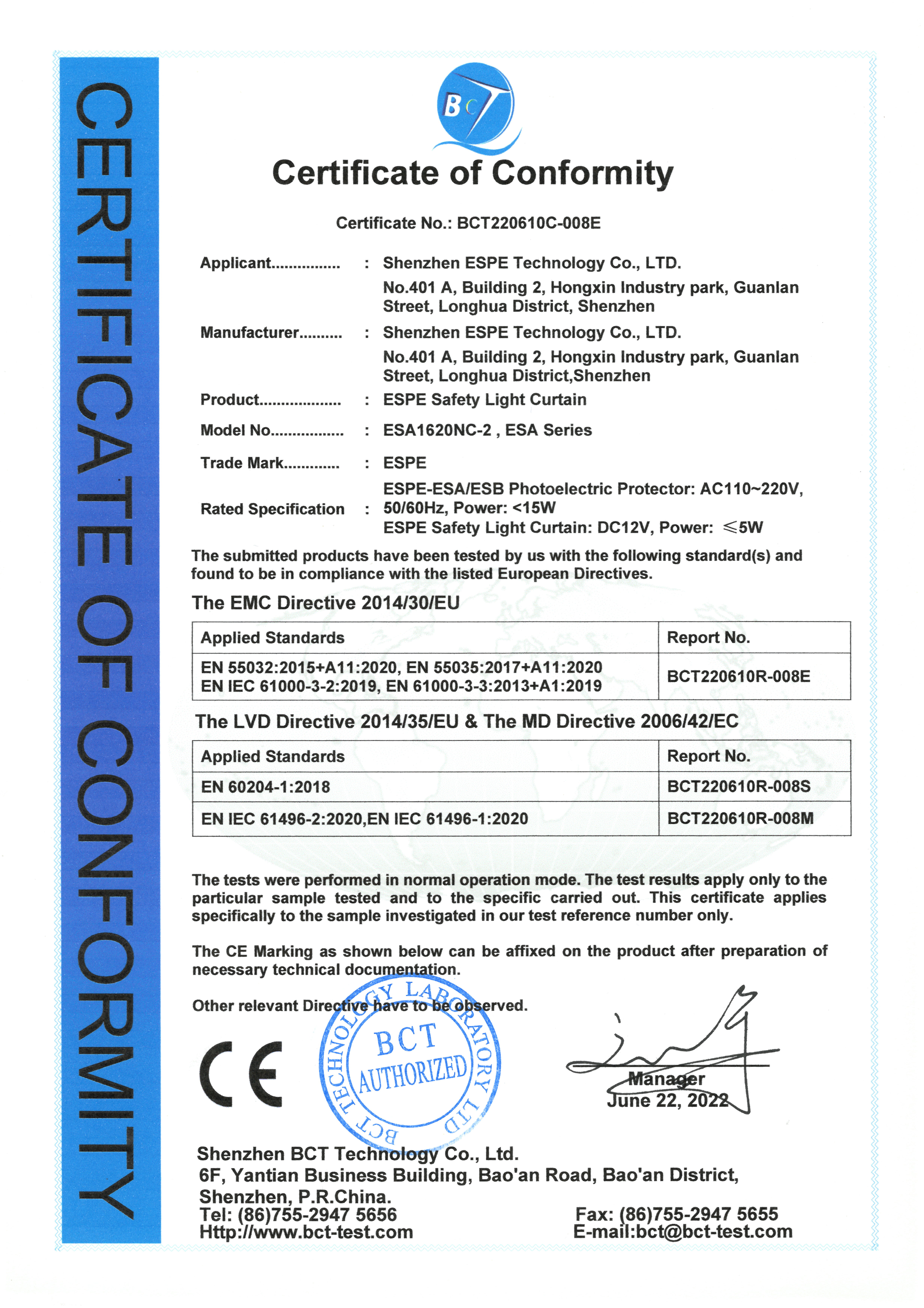

产品证书
