ESP系列抗强光安全光栅

首页安全产品安全光栅 ESP系列抗强光安全光栅

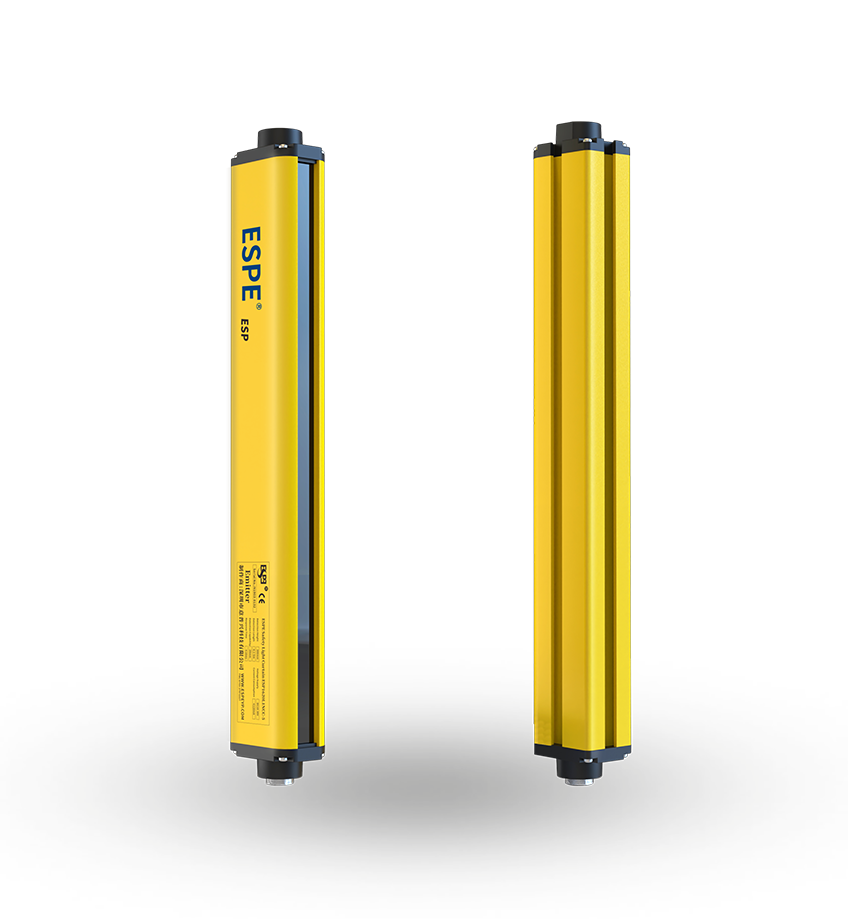

ESP系列抗强光安全光栅

专为强光环境设计，抗阳光照射，对射距离20m，双回路自检输出，晶体管直连PLC，抗腐蚀材料，适合户外强光场景。

产品特点

超强抗阳光，20m对射，双回路自检

抗光干扰

专为强光环境设计，具备超强抗光能力，阳光直射下不受影响
双回路自检输出

采用独立双回路输出设计，具备输出回路自检及过流防护功能
输出接口

晶体管输出方式，可直接与PLC触点连接，便捷集成
抗电磁干扰

采用线同步技术，有效抵抗电机等设备电磁干扰
对射距离

采用独特光学透镜设计，对射距离最远可达20m以上
安装方式

内部采用抗腐蚀材料及铝合金外壳，多种安装支架可选

型号说明

光栅型号说明（例如：ESP1620L1NCC-5）

产品系列

光轴数量

光轴间距

安装支架

输出方式

感应⽅式

扫描⽅式

对射距离

ESP

8、12、16……

20mm

40mm

L1：L1侧装支架

H1：H1支架

JZ：JZ减震支架

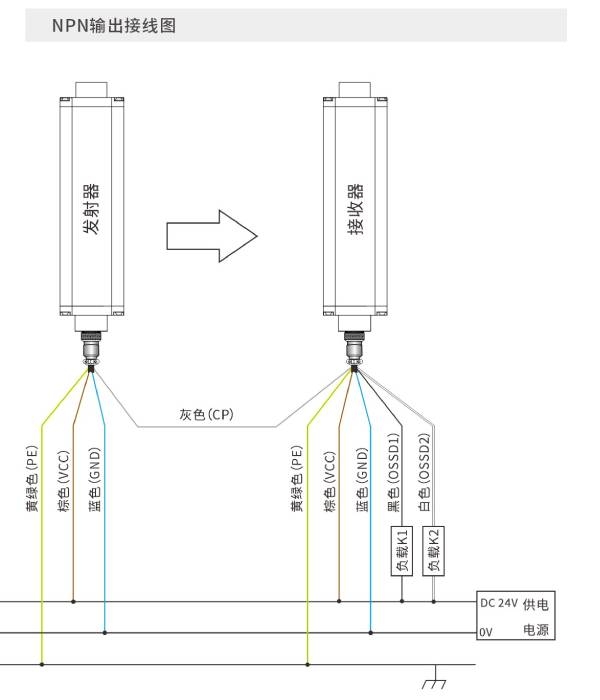

N: NPN输出

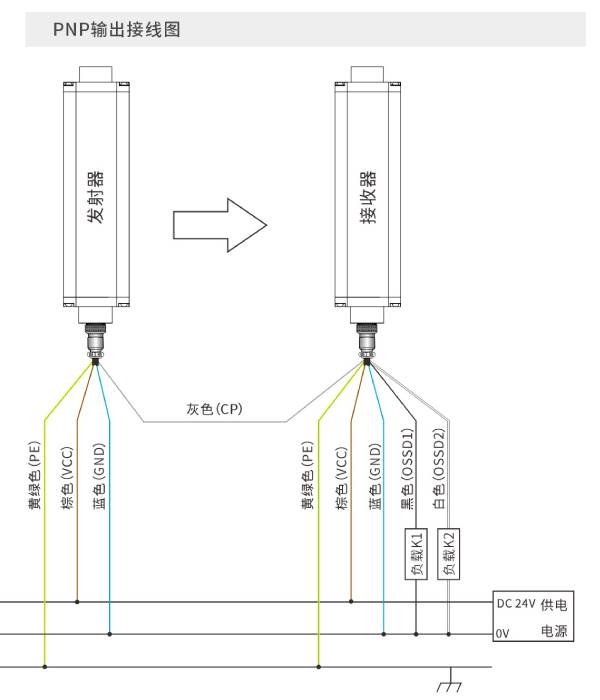

P: PNP输出

C：常闭

⽆：平⾏扫描

C：交叉扫描

2：0.1~2m

5：0.1~5m

10：0.1~10m

20：0.1~20m

（注：有反光情况需特殊备注）

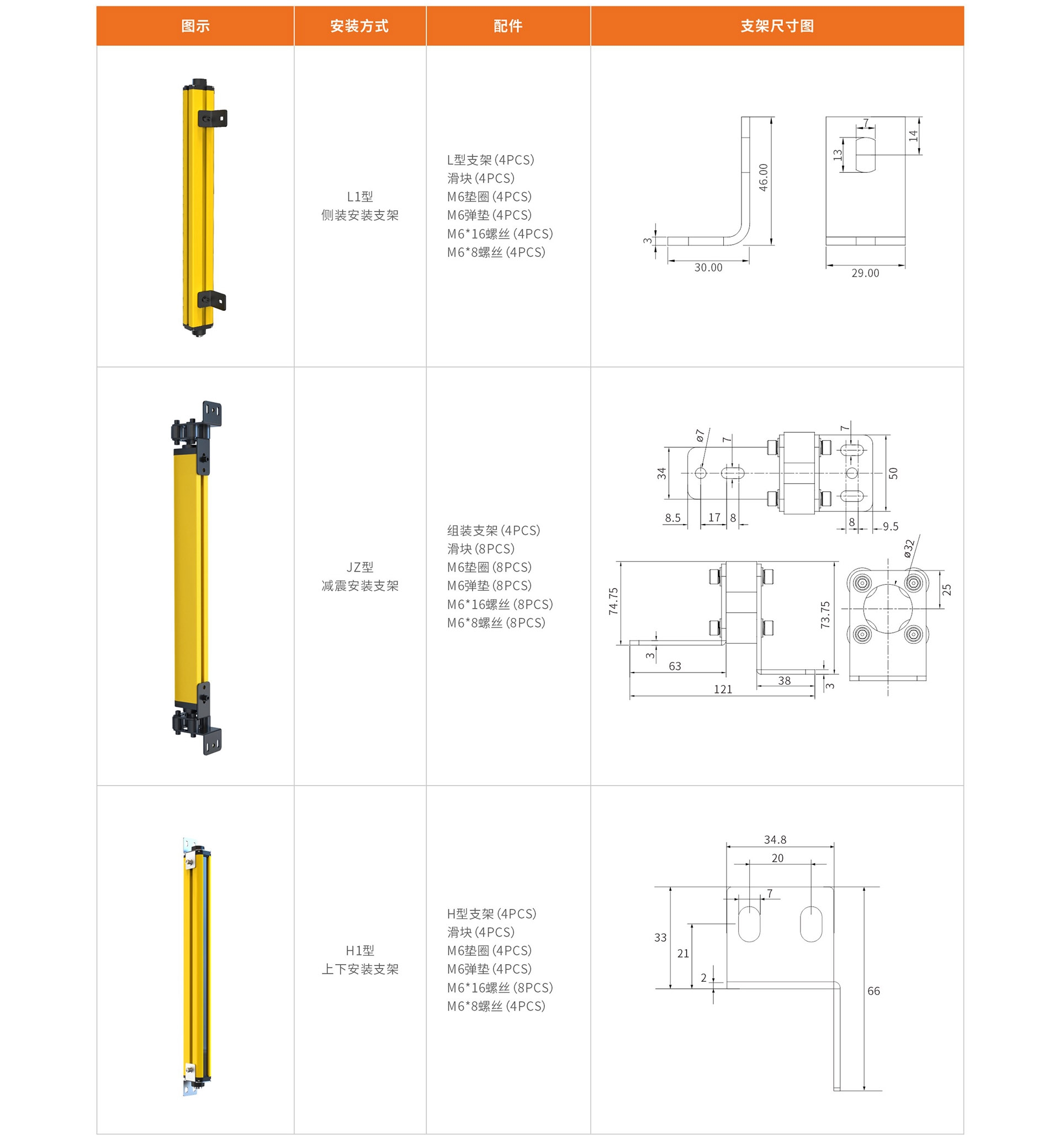

安装支架选配


ESP系列抗强光安全光栅
技术参数

工作电源	DC 24V±20%
功率	<5W
光轴间距	20mm、40mm
分辨率	30mm、45mm
光轴数量	20mm间距：8、12、16……160 40mm间距：8、16、24……80
保护高度	保护高度H =（N-1）*光轴间距（N为光轴数量）
发射光源	940nm
响应时间	响应时间 =（N*0.1ms）+ 0.4ms（ N为光轴数量）
安全输出 (OSSD)	PNP晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下
安全输出 (OSSD)	NPN晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下
防护电路	电源过压保护、反极性保护、输出过流保护
对射距离	0.1~2m、0.1~5m、0.1~10m、0.1~20m（注：有反光情况需特殊备注）
抗光⼲扰	100,000Lux（入射角I＞5°）
光栅形式	对射式
同步方式	线同步
外壳材质	铝合金
外壳防护等级	IP65
响应尺寸	35*50mm
抗振动能力	10~55Hz，振幅0.35±0.05mm，X、Y、Z⽅向各20次
工作环境温度	-10~55℃（⽆凝结）
储存环境温度	-30~70℃（⽆凝结）
工作环境湿度	温度20℃时，空⽓相对湿度<85%

登陆会员查看

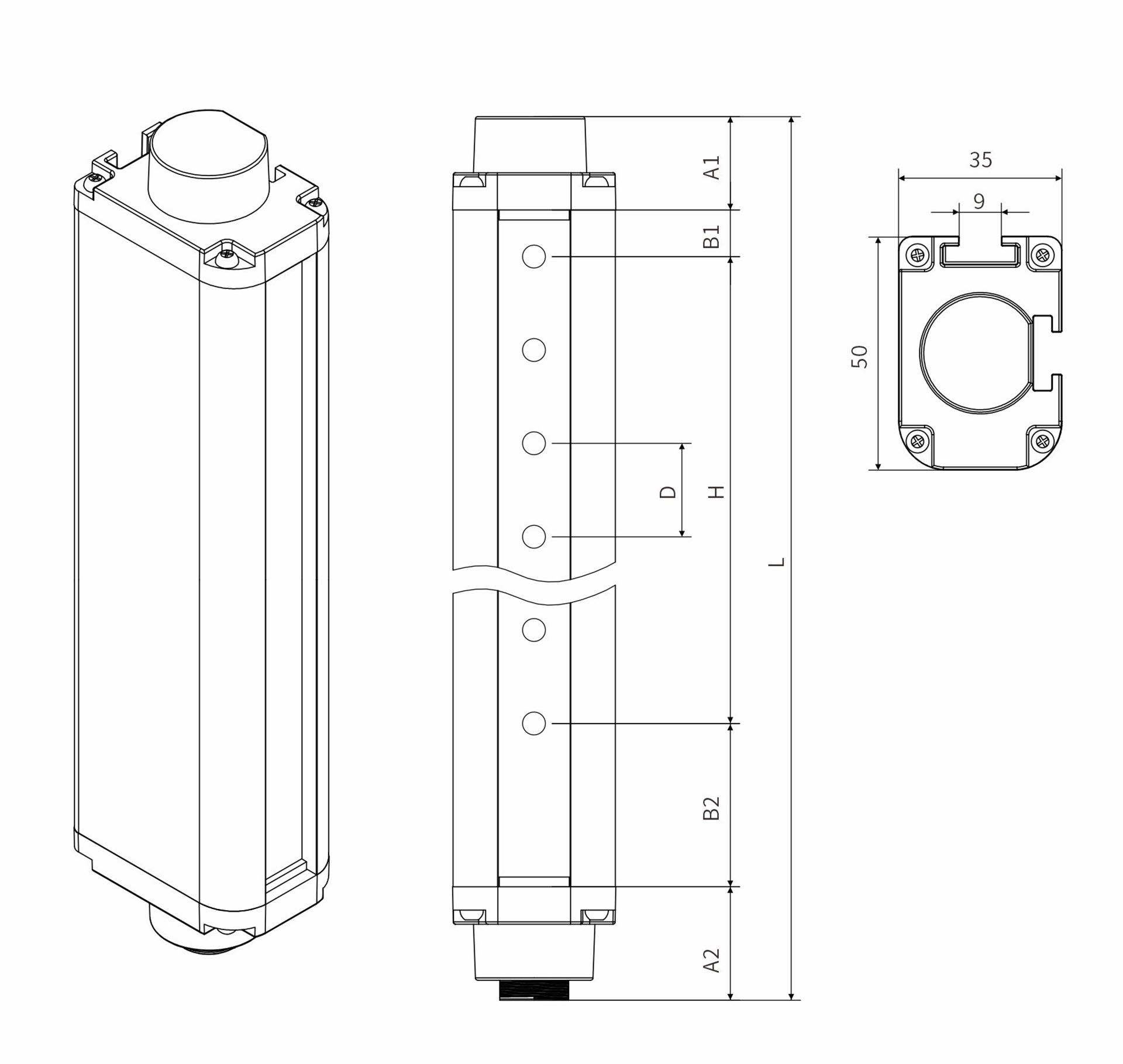

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

A1：上端盖

A2：下端盖+航空端⼦

B1：上盲点

B2：下盲点

D：光轴间距

H：光栅保护高度

L：光栅总高度

A1=20mm, A2=25mm

当D尺寸为20mm时：B1尺寸为10mm,B2尺寸为35mm

当D尺寸为40mm时：B1尺寸为10mm,B2尺寸为35mm

L为光栅总高度：L=上下端盖高度+上下盲点+保护高度

H为光栅保护高度：H=（光轴数量-1）*光轴间距

在线预览

资料下载

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

产品手册 CAD数据软件

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

产品手册

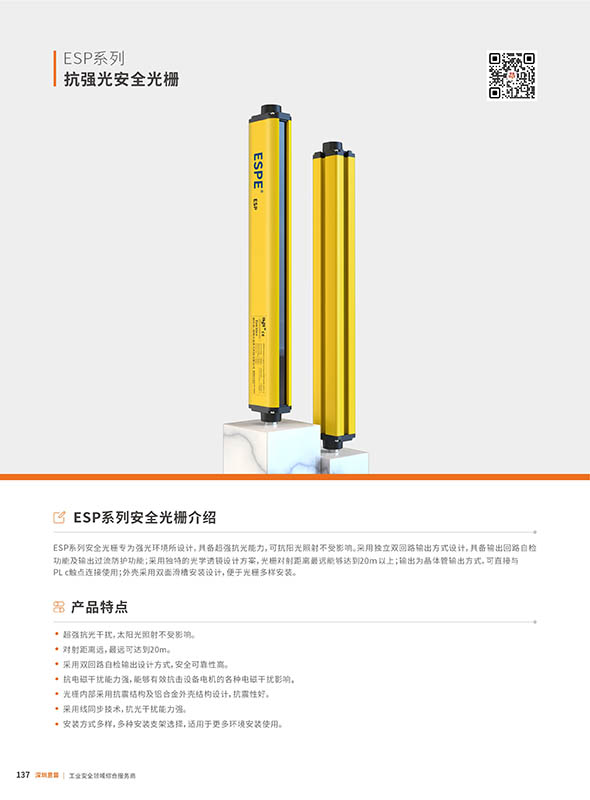

ESP系列安全光栅彩页

20260629

手册下载在线预览

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

光轴间距

全部

1mm

2.5mm

5mm

10mm

20mm

40mm

80mm

160mm

320mm

对射距离

全部

0.5m

2.5m

10m

12m

15m

16m

20m

30m

42m

60m

解锁方式

全部

背部解锁

头部解锁

钥匙方向

全部

左开

右开

安装支架

全部

L型侧装安装支架

L型安装支架

L1型侧装安装支架

L2型上下安装支架

L7型上下固定侧装安装支架

LD型上下安装支架

LD1型上下旋转支架

LD2型上下旋转支架

Q1型上下安装支架

Q2型端盖安装支架

Q3型上下安装支架

Q4型安装支架

H1型上下安装支架

H4型上下安装支架

JZ型减震安装支架

P3型旋转安装支架

N型铝旋臂安装支架

J型加固安装支架

自带孔位

CRH-201-1000(外罩), CRH-304-1000(外罩)

CRH-201-1650(外罩), CRH-304-1650(外罩)

A型可调底座

B型可调底座

输出方式

全部

NPN

PNP

CAD数据

EFA0540

2026.07.11

数据下载
CAD数据

EFA0640

2026.07.11

数据下载
CAD数据

EFA0740

2026.07.11

数据下载
CAD数据

EFA0940

2026.07.11

数据下载
CAD数据

EFA1020

2026.07.11

数据下载
CAD数据

EFA1220

2026.07.11

数据下载
CAD数据

EFA1420

2026.07.11

数据下载
CAD数据

EFA1620

2026.07.11

数据下载
CAD数据

EFA0440

2026.07.11

数据下载

筛选搜索

产品类型

全部

安全光栅

测量光幕

安全联锁装置

安全激光扫描仪

安全继电器/控制器

安全警示灯

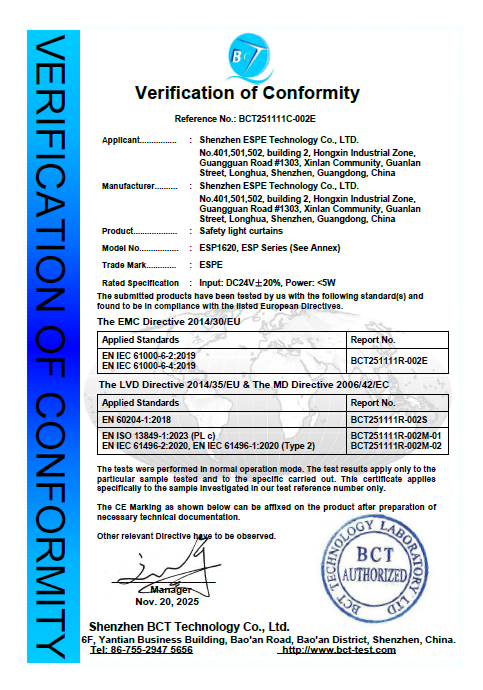

产品证书
