EFB系列防爆安全光栅

首页安全产品安全光栅 EFB系列防爆安全光栅

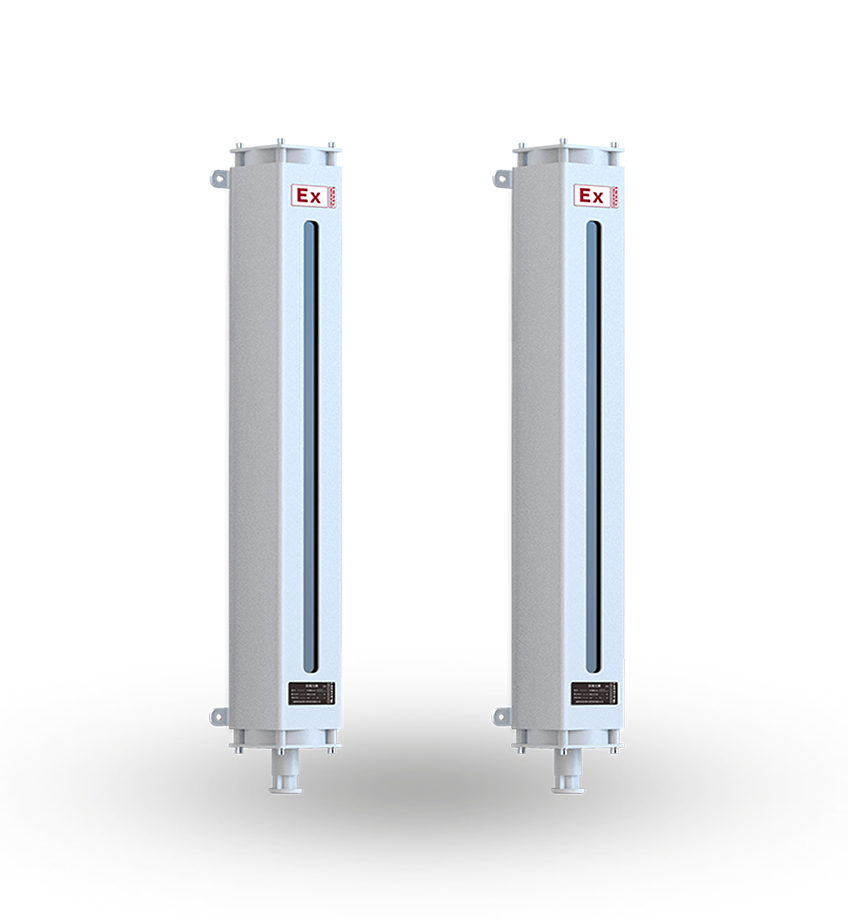

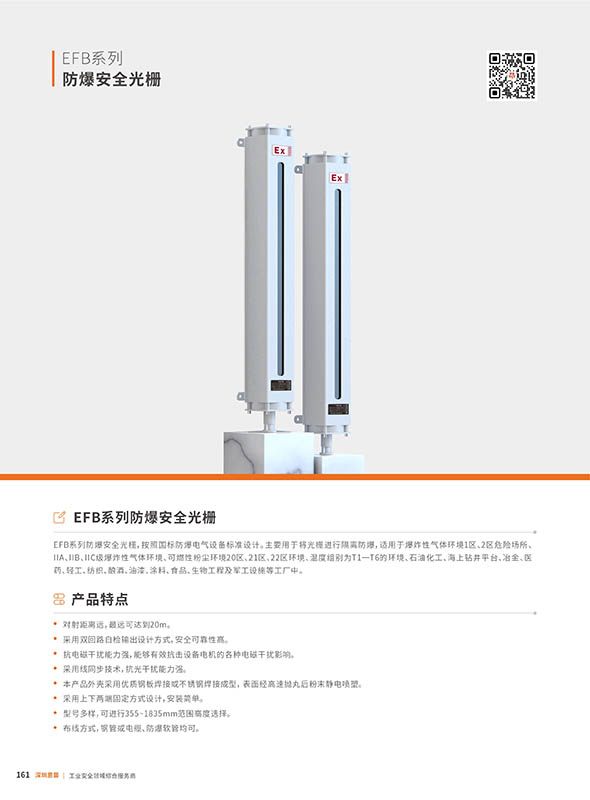

EFB系列防爆安全光栅

防爆认证适用危化场所，对射20m，双回路自检，抗光电磁干扰，外壳钢板/不锈钢，安装简单，高度可调

产品特点

防爆级光栅，对射20米，双回路自检，抗扰耐用

防爆等级高

符合国际防爆标准，适用于气体1/2区、粉尘20~22区及T1~T6温度组别环境
强抗干扰能力

抗电磁干扰+线同步抗光干扰，运行稳定
对射距离远

最远对射距离可达20米，满足大范围防爆区域防护需求
外壳坚固耐用

优质钢板或不锈钢焊接成型，表面静电喷塑，耐腐蚀抗冲击
双回路自检输出

冗余安全设计，可靠性高
安装灵活便捷

上下两端固定，高度355~1835mm可选，支持钢管/电缆/防爆软管布线

型号说明

光栅型号说明（例如：EFB-EX-N1620NC-5）

产品系列

防爆标志

对应系列

光轴数量

光轴间距

输出方式

感应⽅式

单防区域距离

EFB

N：对应ESN系列

16、18、20……

10mm

20mm

40mm

N: NPN输出

P: PNP输出

C：常闭

5：0.1~5m

10：0.1~10m

20：0.1~20m

（注：有反光情况需特殊备注）

EFB系列防爆安全光栅
技术参数

工作电源	DC 24V±20%
功率	<5W
光轴间距	10mm、20mm、40mm
分辨率	20mm、30mm、45mm
光轴数量	10mm间距：32、36、40……176 20mm间距：16、18、20……88 40mm间距：8、10、12……44
保护高度	保护高度H =（N-1）*光轴间距（N为光轴数量）
发射光源	940nm
响应时间	响应时间 =（N*0.1ms）+ 0.4ms（ N为光轴数量）
安全输出 (OSSD)	PNP晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下
安全输出 (OSSD)	NPN晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下
防护电路	电源过压保护、反极性保护、输出过流保护
对射距离	0.1~5m、0.1~10m、0.1~20m（注：有反光情况需特殊备注）
抗光⼲扰	100,000Lux（入射角I＞5°）
光栅形式	对射式
同步方式	线同步
外壳材质	铝合金
外壳防护等级	IP65
响应尺寸	3550mm（注：防爆外壳截⾯尺⼨为100100mm）
抗振动能⼒	10~55Hz，振幅0.35±0.05mm，X、Y、Z各⽅向20次

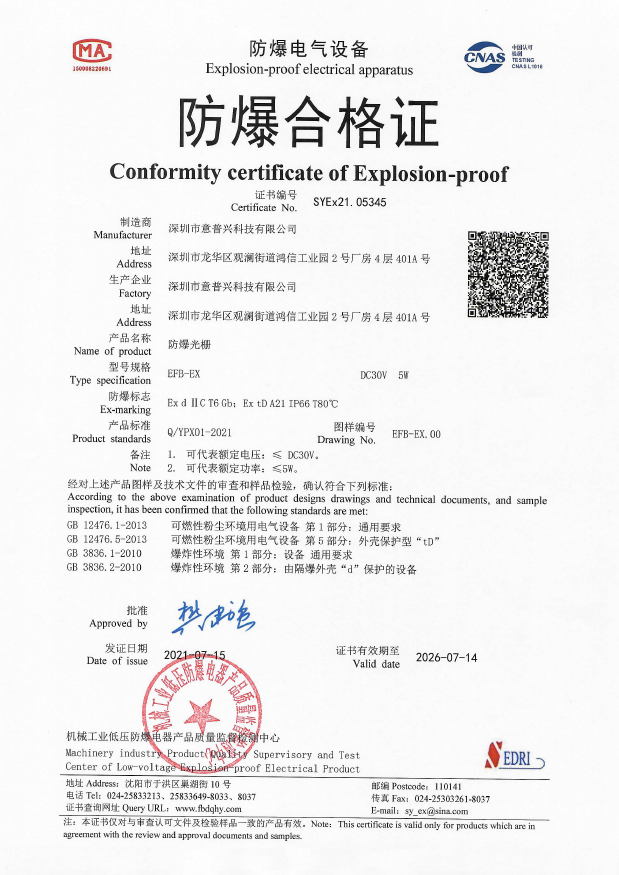

防爆标志	Ex d II C T6 Gb、Ex tD A21 IP66 T80℃
工作环境温度	-10~55℃（⽆凝结）
储存环境温度	-30~70℃（⽆凝结）
工作环境湿度	温度20℃时，空⽓相对湿度<85%

登陆会员查看

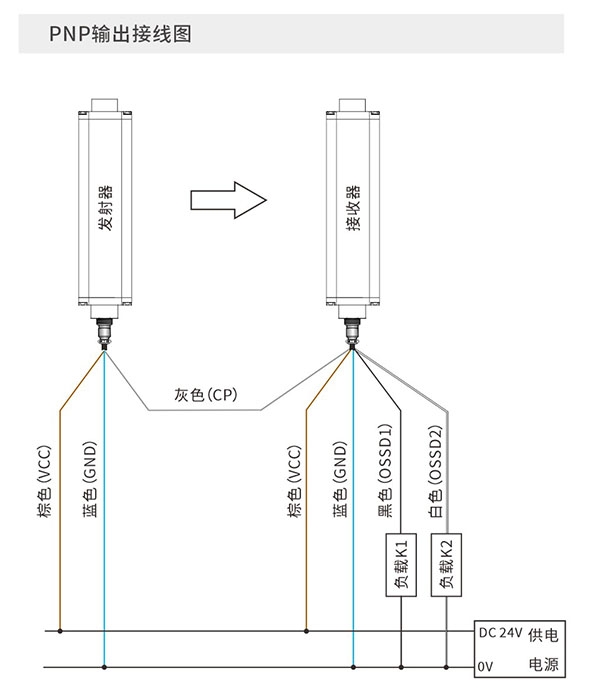

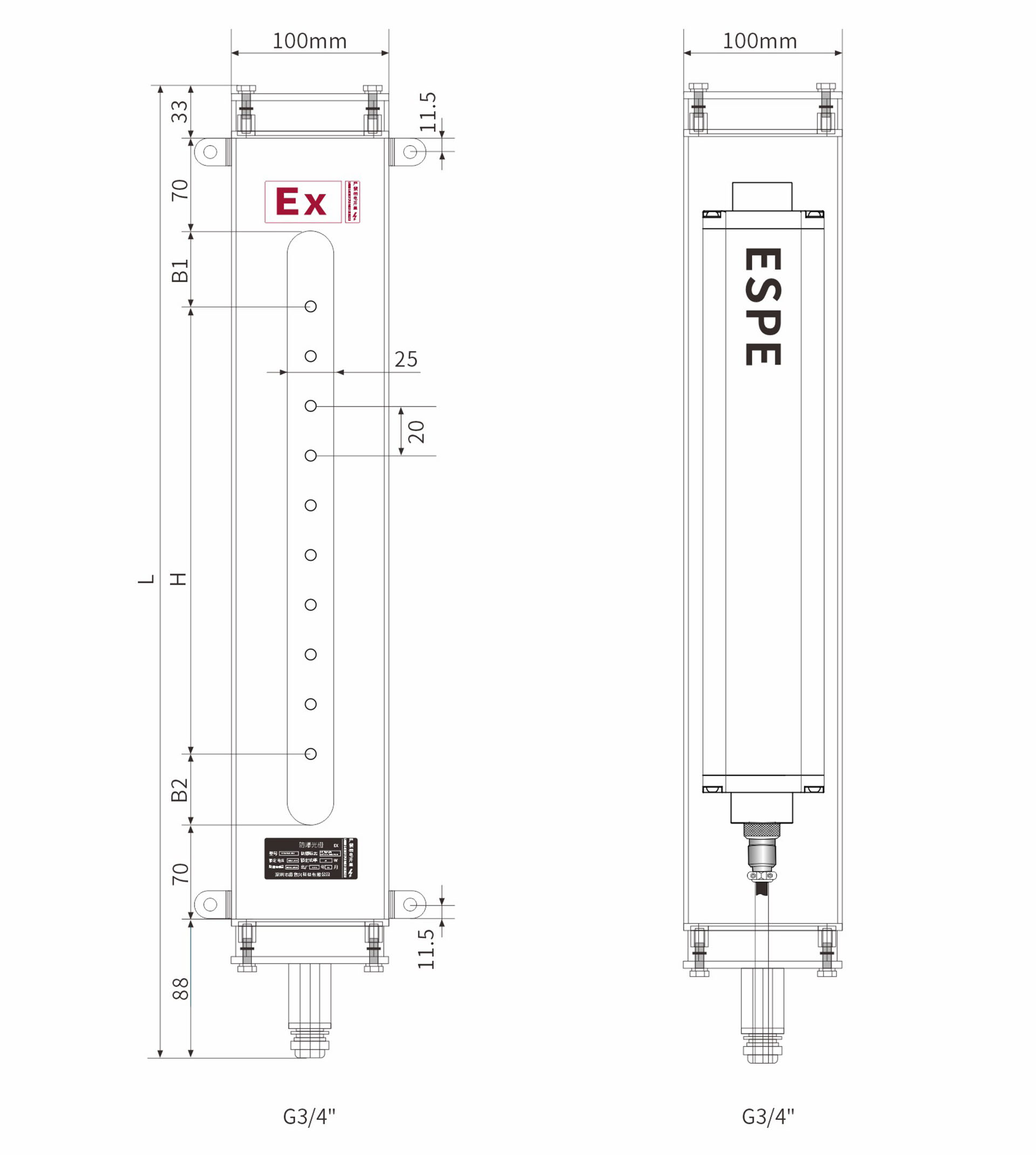

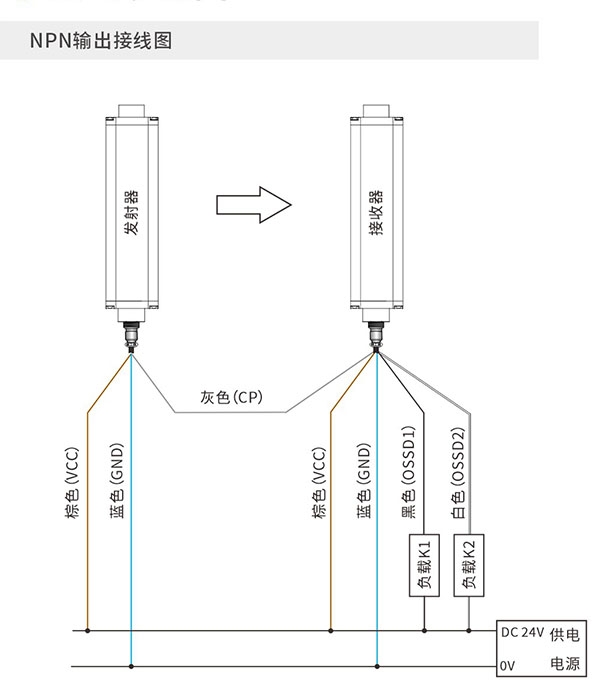

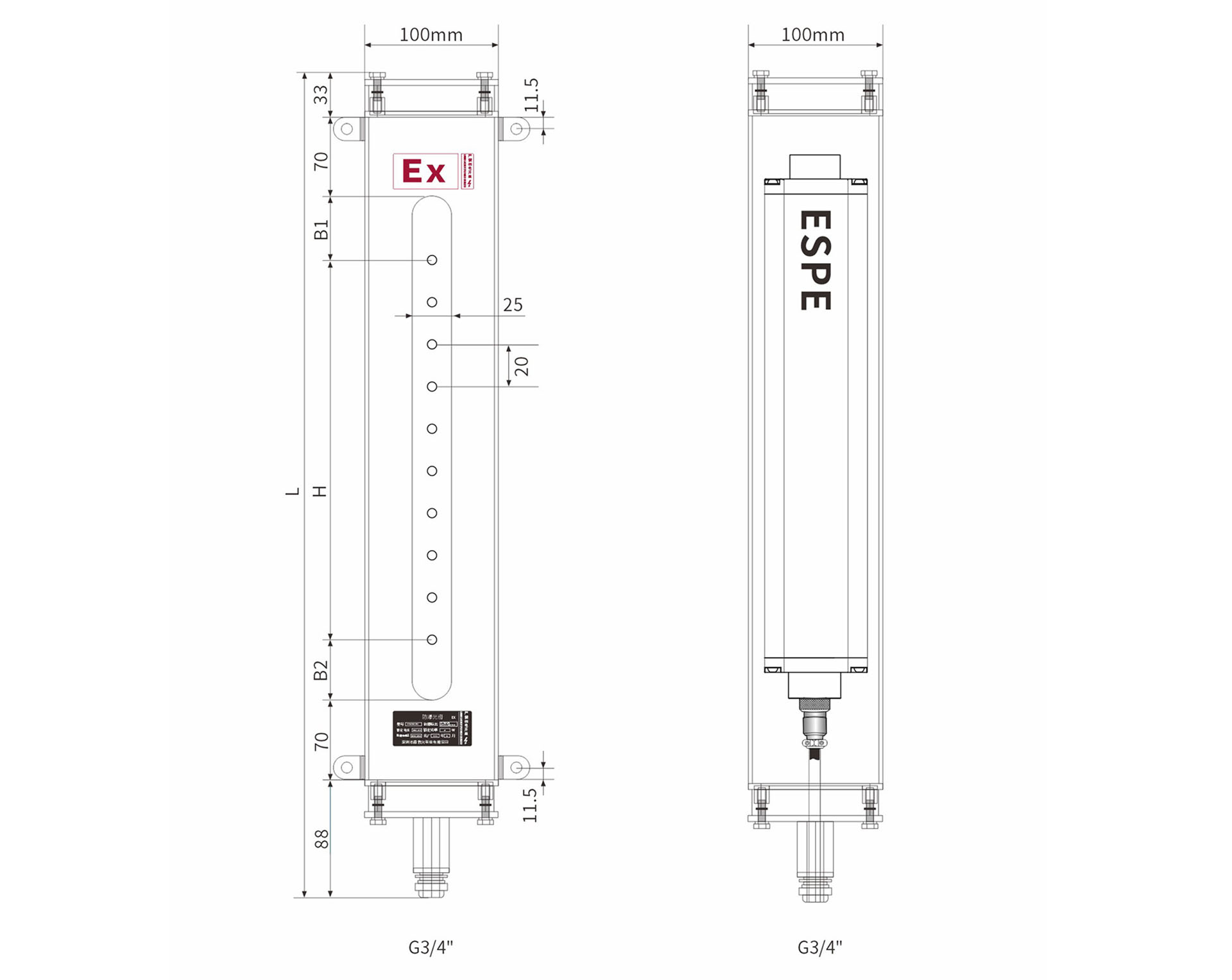

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

B1：感光面上盲区

B2：感光面下盲区

D：光轴间距

H：光栅保护高度

L：光栅总高度

当D尺寸为10mm时：B1尺寸为10mm,B2尺寸为35mm

当D尺寸为20mm时：B1尺寸为15mm,B2尺寸为40mm

当D尺寸为40mm时：B1尺寸为15mm,B2尺寸为60mm

L为光栅总高度：L=感光面上下盲区尺⼨+保护高度+261

H为光栅保护高度：H=（光轴数量-1）*光轴间距

在线预览

资料下载

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件
