ESCC系列车辆分离光栅

首页安全产品安全光栅 ESCC系列车辆分离光栅

ESCC系列车辆分离光栅

专为车辆分离设计，进口光电管高穿透，粉尘雨雪浓雾可靠工作，自动加热防潮，IP67耐-40℃，智能自检屏蔽异常。

产品特点

车辆分离专用，高穿透抗恶劣环境，智能自检，自动温控

专为车辆检测设计

适用于高速公路、计重收费、超检站、海关等车辆分离、限高、测速测向场景
高穿透性能优异

采用原装进口光电管，4.5m车道过量增益达5倍，粉尘、雨雪、浓雾等恶劣环境下仍可靠工作
智能自检与异常屏蔽

异物遮挡时自动报警并屏蔽异常光束，保证光栅持续正常工作直至异常排除
输出与通讯功能齐全

具备NPN/PNP输出车辆及故障信号，支持RS485通讯及二次开发，可检测具体光点遮挡位置
独特程序运算

可根据需求设定遮挡物体尺寸阈值，达到规定尺寸才输出有效信号，避免误触发
工业级宽温抗恶劣环境

工作温度-40~55℃，防护等级IP67，外罩内置加热玻璃及温湿度控制器，自动防潮防冻，适应雨雪、高湿、严寒等极端气候

型号说明

光栅型号说明（例如：ESCC6420RH1NRY-20）

产品系列

光轴数量

光轴间距

安装方式

输出方式

数据输出

单防区域距离

ESCC

RH1

16、32、64……

(16光轴仅限40mm间距)

20mm

40mm

RH1：CRH-201-1000（外罩）

RH2：CRH-304-1000（外罩）

RH3：CRH-201-1650（外罩）

RH4：CRH-304-1650（外罩）

L1：L1型侧装安装⽀架

N: NPN输出

P: PNP输出

⽆：⽆需数字量输出

RY：RS485 输出应答式

RZ：RS485 输出主动式

20：0.1~20m

（注：有反光情况需特殊备注）

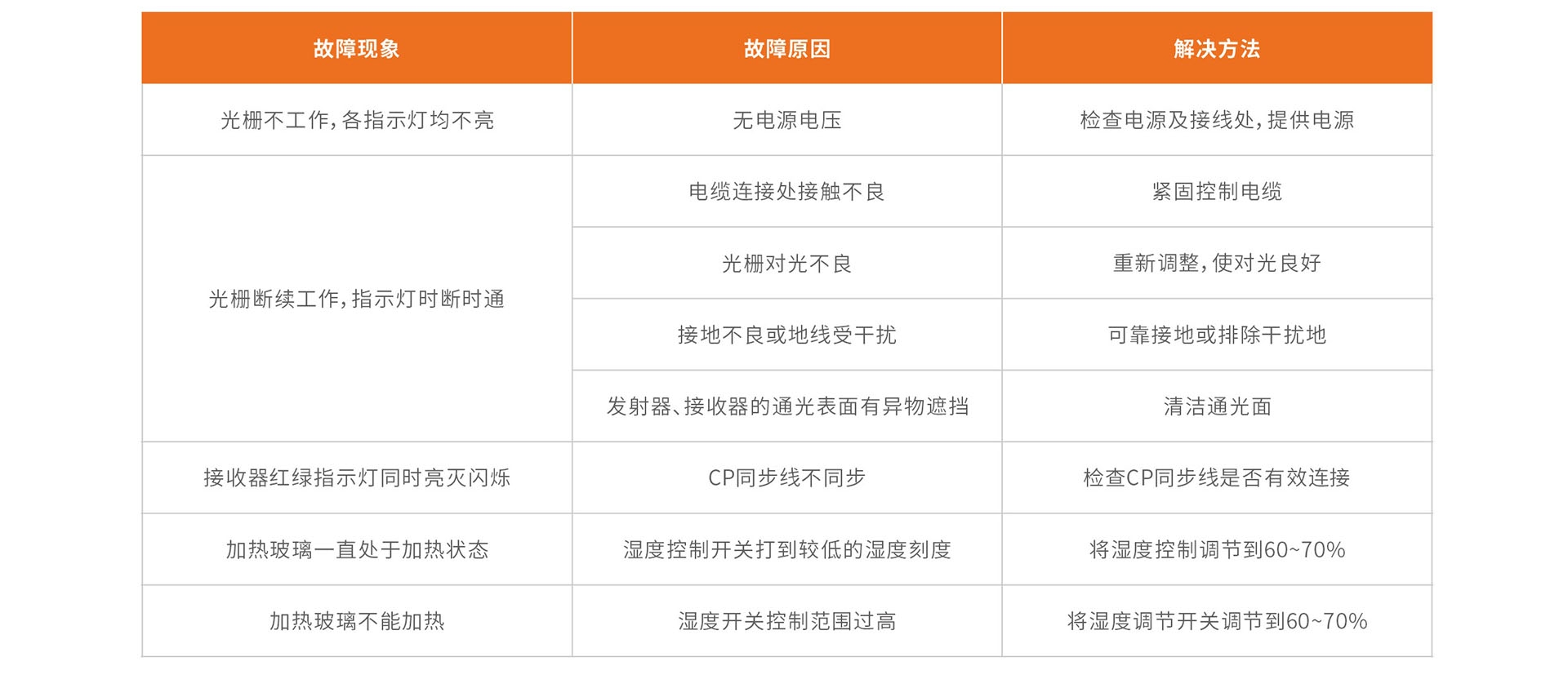

故障检测排除


ESCC系列车辆分离光栅
技术参数

光栅电气参数
工作电源	DC 24V±20%
功率	<5W
光轴间距	20mm、40mm
分辨率	25mm、45mm
光轴数量	20mm间距： 32、64 40mm间距：16、32
发射光源	940nm
最⼤检测距离	20m（注：有反光情况需特殊备注）
安全输出 (OSSD)	PNP晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下
安全输出 (OSSD)	NPN晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下
防护电路	电源过压保护、反极性保护、输出过流保护
对射距离	0.1~5m、0.1~10m、0.1~20m（注：有反光情况需特殊备注）
抗光⼲扰	100,000Lux（入射角I＞5°）
光栅形式	对射式
输出⽅式	NPN、PNP、数字量输出RS485（可选配）
输出信号	OSSD1输出遮挡信号、OSSD2输出异常信号
发射指⽰灯	正常：绿灯常亮
接收指⽰灯	正常对光：绿灯常亮、对光不良：红灯常亮、CP异常：红绿灯闪烁
绝缘电阻	≥100MΩ
外壳防护等级	IP65
截⾯尺⼨	3550mm（注：防护外壳截⾯尺⼨为130130mm）
工作环境温度	-40~55℃（⽆凝结）
储存环境温度	-55~80℃（⽆凝结）
工作环境湿度	温度20℃时，空⽓相对湿度<85%
防护外罩电⽓参数
⼯作电压	DC 24V±10%
⼯作电流	10A
湿度开关	机械式尼⻰膜触发开关，相对湿度 20~80%
主控器	加热部件启动时，前部的红⾊LED灯发光
罩⼦结构	不锈钢材质（201、304）
窗⼝	⾃调节加热玻璃
加热玻璃	（不提供电缆）需配带接地线的2芯14号标准电缆
开⻔⽅式	前开⻔
关⻔⽅式	前⻔螺丝固定式

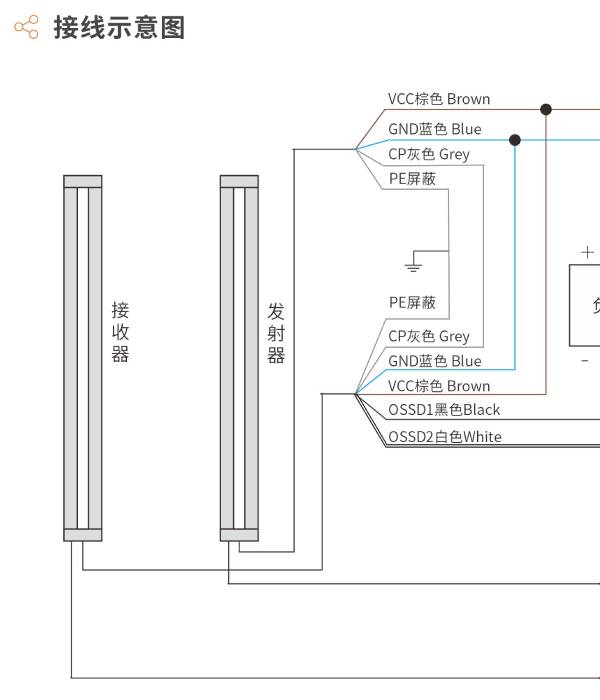

登陆会员查看

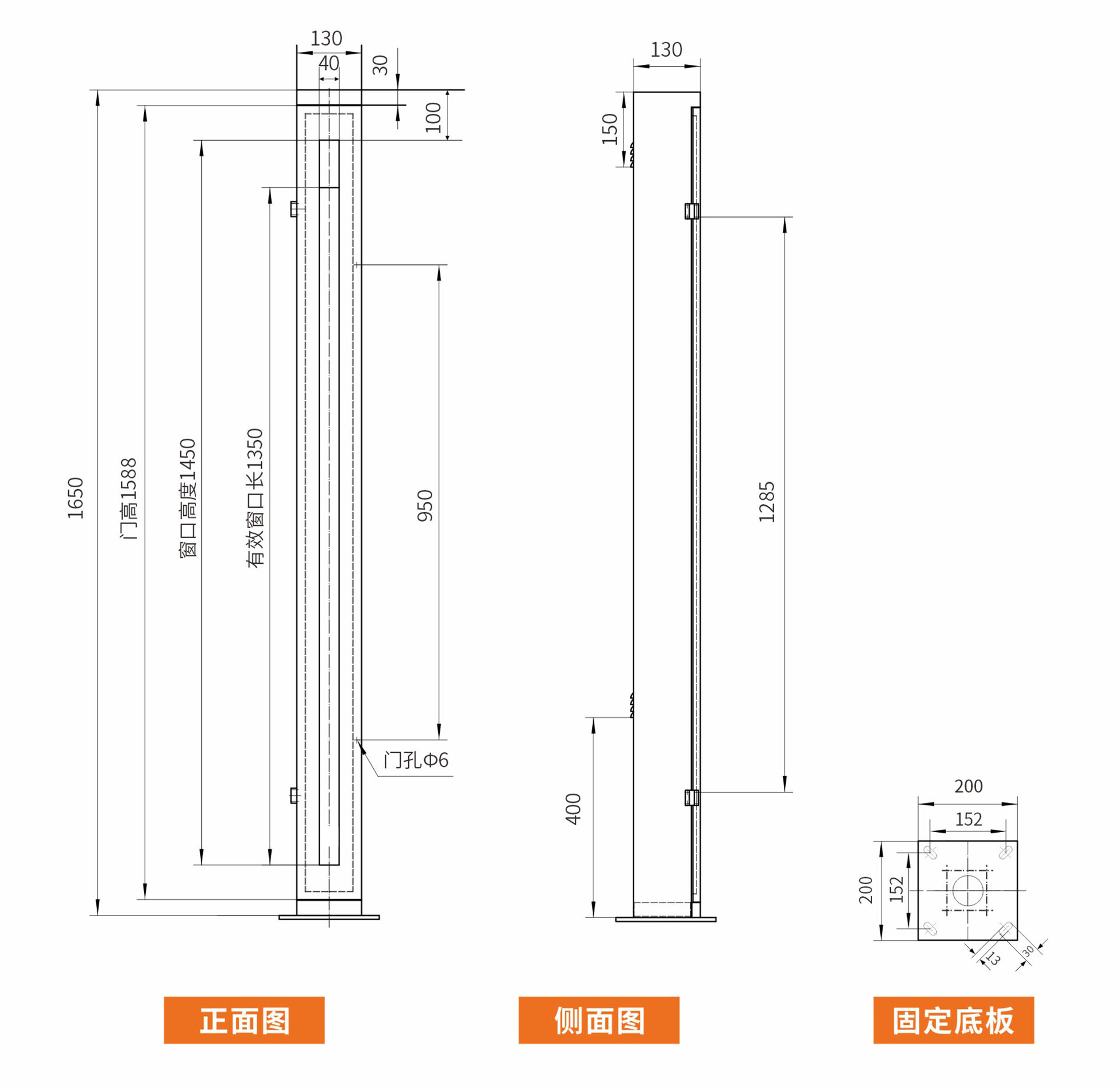

尺寸图

尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件

立即登录

1、电源正、负极不能接反，否则LED玻璃加热指⽰灯⽆法⼯作。

2、加热功率为70*2=140W，所以加热电源功率不低于200W,否则电源带不动。

3、当插拔玻璃上的插线接头时，请按住接头的底部，确保接头不与玻璃脱落。请勿⼿掰玻璃上的插线接头。如果接头脱落必须⽤焊接或导电胶粘接恢复。

4、安装时请小心玻璃，并注意保护玻璃上的电热丝。
