整体解决方案在锂电装备头部企业涂布机中的应用

首页安全方案锂电

锂电涂布是极片制造的核心环节，涂布质量直接决定电池的良品率与长期可靠性。传统视觉检测方案在高速度、高精度场景下面临成本高、响应延迟等瓶颈；而正极材料对铜、锌、镍等金属杂质的严苛管控要求，更让检测与安全设备的材料选型成为一道“隐形门槛”。

深圳意普深耕行业近二十年，早已不是单一的产品选型与交付供应商，而是工业安全领域的综合服务商。本案例中，深圳意普以客户需求为核心，为锂电装备龙头企业提供定制化解决方案。从涂布机研发立项之初，意普技术团队便深度参与客户设备生命周期，与客户联合攻克结构适配、系统联调等环节，将ESM系列测量光幕与SLR11系列安全门锁与涂布机本体同步设计、同步验证，从检测与安全双维度为设备赋能。这背后，是意普近二十年工业安全技术积累与客户产线经验深度碰撞的系统成果。

项目背景

客户是宁德时代、比亚迪、三星等全球头部电池企业的核心设备供应商，其涂布机最高运行速度达150m/min、涂布宽度1450mm、面密度精度≤1%，。在新一代涂布机研发中，客户面临效率与安全双重挑战：极片涂布后，涂层可能出现孔洞、缺损等表面瑕疵，须在高速运行状态下实现实时在线检测。正极材料对铜、锌、镍等金属杂质有严格管控要求，所有接触浆料和极片的零部件均不得含有上述金属。传统视觉检测方案在超过80m/min的涂布线上存在成本高、数据处理复杂、响应延迟等瓶颈。涂布机烘箱、辊系等危险运动部件须防止人员误入造成机械伤害，安全门锁同样须满足不含铜锌镍的材料要求。

方案设计

针对检测精度、材料管控要求与安全防护的多重挑战，深圳意普将ESM系列测量光幕与SLR11系列安全门锁集成至客户新一代涂布机设计中：

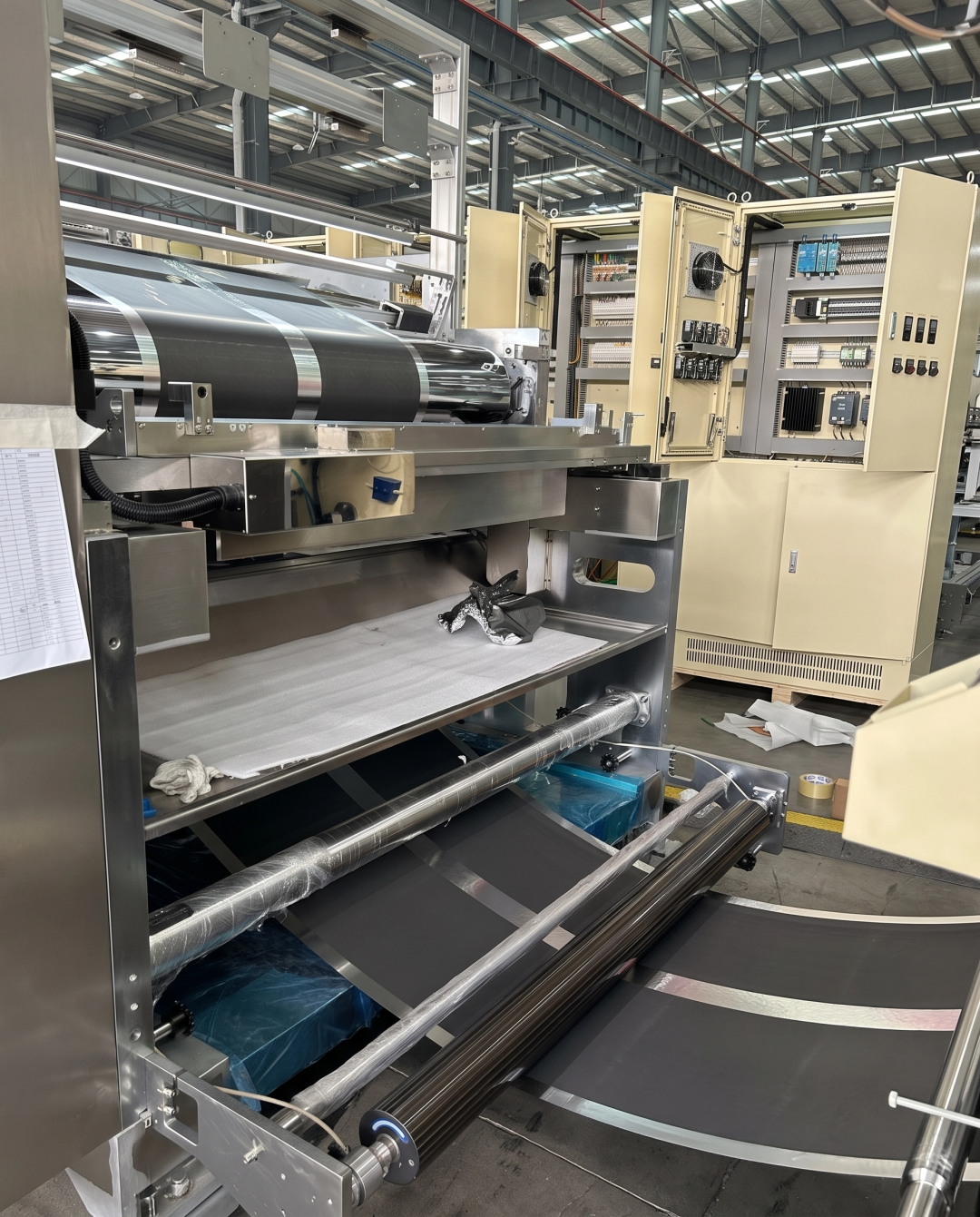

在涂布滚轮正前方嵌入安装ESM系列测量光幕，对运行中的极片进行高精度快速扫描。响应速度＜1ms，精准识别极片表面5mm×5mm微小瑕疵，匹配150m/min高速涂布线的实时检测需求。 SLR11系列安全门锁安装在涂布机出入口防护门上，2000N锁定力有效防止防护门误开启，避免机械伤害事故。安全等级达PL e/Cat.4，满足出口设备的国际认证要求。RFID检测+唯一编码防止未授权人员进入。29.7mm×29.7mm小巧截面，可在不超过30mm的铝框上直接安装，无需额外支架。相比传统视觉方案，大幅降低设备制造成本与后期维护复杂度。不含铜、锌、镍，ESM系列与SLR11系列共同实现全链路材料合规，从源头避免了金属杂质污染风险。

项目效果

涂布速度从80m/min提升至150m/min，缺陷漏检率降低超90%，助力设备提升性能。缺陷检出响应时间从10ms级缩短至1ms以内，孔洞检测精度从10mm×10mm提升至5mm×5mm。产品均不含铜锌镍，从检测到安全全链路材料合规，适配正极材料生产线严苛要求。有效防止机械伤害，保障人员安全。 PL e/Cat.4安全等级助力涂布机通过国际客户安全审核，助力设备出海。

客户评价

李总

深圳意普ESM系列装上去之后，5mm的瑕疵都能实时抓到，响应很快，成本还降了一大截。材料不含铜锌镍这一点也帮我们省了很多事，以前采购安全门锁还要专门确认材质，SLR11系列直接满足要求，不需要额外做材料验证。意普团队全程参与涂布机联合开发，从产品选型到结构适配再到系统联调，配合度很高。这套方案不是“后装”上去的，是跟我们的设备一起设计出来的。
